Tetti galleggianti interni (IFR): la guida tecnica 2026

Nelle moderne industrie petrolchimiche e di stoccaggio energetico, la gestione dei composti organici volatili (COV) e la garanzia della sicurezza operativa sono fondamentali. ILTetto Galleggiante Interno (IFR)è diventata la soluzione standard del settore per ridurre al minimo le perdite evaporative nei serbatoi di stoccaggio a tetto fisso. Creando una barriera fisica che sale e scende con il livello del liquido, l'IFR sopprime efficacemente la formazione di vapore e garantisce la conformità ambientale.

Questa guida fornisce una panoramica tecnica completa della progettazione, della funzionalità e dei vantaggi strategici IFR che offrono nella gestione dell'infrastruttura nel 2026.

Un tetto galleggiante interno (IFR) funziona secondo il principio del contatto diretto. A differenza di un serbatoio standard a tetto fisso che lascia un ampio "spazio di vapore" (ullage) tra il liquido e il tetto, consentendo ai vapori di accumularsi, un IFR si trova direttamente sulla superficie del liquido.

• Operazione guidata dalla galleggiabilità:Quando il livello del liquido nel serbatoio aumenta o diminuisce, il tetto galleggiante si muove in tandem. Funziona come una zattera ingegnerizzata, che non richiede fonti di energia esterne, guidata esclusivamente dalla galleggiabilità dei suoi pontoni strutturali.
• Eliminazione dello spazio di vapore:Mantenendo un contatto quasi continuo con la superficie del liquido, il tetto impedisce al liquido di evaporare allo stato gassoso, che è la causa principale delle "perdite di lavoro" nei serbatoi di stoccaggio.
• Integrità della guarnizione del bordo:Perché c'è un piccolo spazio tra il bordo del tetto galleggiante e il guscio del serbatoio, ad alte prestazionisistema di tenuta del cerchioneè installato. Questa guarnizione colma lo spazio vuoto, bloccando la fuoriuscita del vapore e consentendo al tempo stesso al tetto di scorrere agevolmente lungo la parete del serbatoio.

I responsabili tecnici e gli operatori degli impianti danno priorità agli IFR per il loro impatto misurabile sui profitti e sull'impatto ambientale:

• Riduzione delle emissioni di COV:Gli studi dimostrano che gli IFR possono ridurre le perdite per evaporazionefino al 95–98%rispetto ai tradizionali design a tetto fisso, rendendoli essenziali per soddisfare le rigorose normative ambientali e sulla qualità dell’aria.

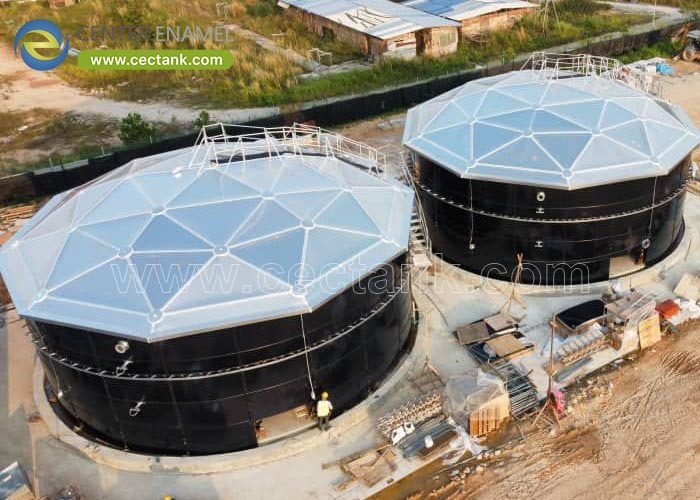

• Protezione ambientale:Alloggiando il tetto galleggiante all'interno di un tetto fisso permanente (come una cupola geodetica in alluminio), il ponte è protetto da pioggia, neve e vento. Ciò elimina la necessità di drenaggi del tetto complessi e ad alta manutenzione richiesti dai progetti di tetti galleggianti esterni (EFR).
• Sicurezza e mitigazione degli incendi:L'IFR elimina la miscela esplosiva vapore-aria nello spazio di testa del serbatoio, riducendo significativamente il rischio di ignizione.
• Risparmi operativi:Una minore evaporazione significa meno perdite di prodotto nell'atmosfera, proteggendo il valore delle scorte, in particolare quando si immagazzinano prodotti raffinati di alto valore come carburante per aerei o solventi chimici.

Quando si seleziona la giusta configurazione di stoccaggio, è importante distinguere tra i due tipi principali di tetto galleggiante.

La costruzione e il mantenimento degli IFR sono regolati da standard internazionali, in particolareAPI 650 (Appendice H). La conformità garantisce che:

• Standard sugli spazi di tenuta:Il progetto deve mantenere tolleranze specifiche tra la guarnizione e l'involucro del serbatoio per prevenire emissioni fuggitive.
• Integrità strutturale:Il tetto deve sostenere il proprio peso, potenziali carichi di neve (se il tetto fisso è rotto) e carichi operativi localizzati senza compromettere la sua stabilità di galleggiamento.
• Controllo statico:Tutti i sistemi IFR devono includere derivatori di terra per mantenere la continuità elettrica tra il tetto e l'involucro del serbatoio, prevenendo l'accumulo di elettricità statica.

D: Posso aggiornare un serbatoio a tetto fisso esistente con un IFR?

UN:SÌ. Il retrofit è una pratica molto comune. I kit IFR modulari, spesso dotati di pontoni in alluminio leggero, sono progettati per essere fatti passare attraverso i passi d'uomo dei serbatoi standard e assemblati all'interno, in genere senza richiedere "lavoro a caldo" (saldatura).

D: Un IFR necessita di uno scarico centrale?

UN:In generale no. Poiché un IFR è protetto da un tetto esterno fisso (tipicamente una cupola geodetica), è protetto dalle precipitazioni, eliminando la necessità dei complessi e articolati sistemi di drenaggio richiesti dai serbatoi con tetto galleggiante esterno.

D: Qual è la durata di un IFR?

UN:Con una corretta manutenzione e un'ispezione regolare delle guarnizioni dei bordi e dei pontoni, i moderni IFR in alluminio possono fornire 20-30+ anni di servizio operativo.

La scelta della giusta tecnologia IFR è una decisione infrastrutturale fondamentale. Sia che tu stia effettuando una nuova costruzione o una conversione da EFR a IFR, assicurati che il tuo partner tecnico aderisca alle ultime normeAPI650standard. Una progettazione adeguata, un'ispezione regolare dell'integrità delle guarnizioni e il rispetto delle linee guida del produttore garantiranno che la vostra struttura mantenga la massima sicurezza e conformità ambientale per i decenni a venire.

Desideri saperne di più sui diversi tipi di tenute per cerchioni disponibili per gli IFR, come le tenute meccaniche per pattini rispetto alle tenute raschianti?
