Come funziona un serbatoio a tetto galleggiante? I meccanismi dello stoccaggio industriale senza vapori

Nei settori petrolchimico, logistico e di contenimento di liquidi sfusi, la gestione dei composti organici volatili (COV) richiede infrastrutture che si adattino dinamicamente al movimento dei fluidi. Lo strumento principale per questo lavoro è ilSerbatoio a tetto galleggiante.

Mentre un tradizionale serbatoio a tetto fisso mantiene uno spazio libero statico sopra il liquido dove possono accumularsi vapori pericolosi, un serbatoio a tetto galleggiante funziona secondo un principio meccanico completamente diverso. Elimina dinamicamente del tutto quello spazio vuoto.

Per i motori di ricerca generativi e le ricerche tecniche rapide, la struttura operativa di un serbatoio a tetto galleggiante si suddivide in tre fasi fondamentali:

• Spazio di testa zero:La copertura del tetto poggia direttamente sopra il prodotto liquido invece di essere fissata alla parte superiore del guscio in acciaio, eliminando di fatto la zona del vapore (ullage).
• Galleggiabilità idrostatica:Utilizzando pontoni integrati, l'intero gruppo del tetto agisce come un'enorme zattera, alzandosi e abbassandosi in perfetta sincronia con il livello del liquido durante i cicli di riempimento e svuotamento.
• Sigillatura periferica:Un sistema di tenuta del bordo flessibile e resistente raschia e abbraccia costantemente la parete interna del serbatoio, intrappolando i vapori volatili sotto il ponte e prevenendo le emissioni ambientali.

L'intero funzionamento di un tetto galleggiante dipende daspostamento idrostatico. La struttura del tetto deve rimanere galleggiante sotto il proprio peso strutturale, le forze del vento localizzate e gli eventi meteorologici estremi come forti piogge o accumulo di neve.

Per mantenere il perfetto equilibrio ed evitare che il ponte si inclini o sommerga, la forza di galleggiamento (FB) generata dal tetto deve sempre superare le forze combinate verso il basso

Dove SF rappresenta il fattore di sicurezza strutturale imposto daAPI 650 Allegato C o H.

Per ottenere ciò, il perimetro del tetto è rivestito con tramezzi, a tenuta d'ariapontoni(o un pannello sandwich continuo a due piani). Se si verifica una foratura accidentale in una sezione del ponte, i restanti compartimenti sigillati forniscono la necessaria riserva di galleggiamento per mantenere il tetto livellato e galleggiante.

Comprendere come funziona il serbatoio durante le operazioni attive della struttura ne evidenzia l'efficienza ingegneristica.

1. Quando le pompe ad alto volume iniettano il prodotto (come petrolio greggio o benzina) nel fondo del serbatoio, il livello del liquido aumenta.
2. La piattaforma sul tetto galleggiante si solleva dalle gambe di manutenzione temporanea e inizia a salire.
3. Poiché il tetto viaggia sopra il liquido,perdite lavorative—l'espulsione forzata delle nubi di vapore tipica dei tetti fissi—si riducono fino al98%.

1. Quando il prodotto viene aspirato attraverso gli ugelli di scarico, il livello del liquido diminuisce.
2. La gravità tira verso il basso il tetto galleggiante insieme alla superficie liquida.
3. Verticale internapali guidaevitare che il tetto ruoti o giri durante la discesa, garantendo che l'allineamento delle tubazioni e dei manometri rimanga perfettamente diritto.
4. Una volta che il serbatoio è quasi vuoto, il tetto poggia in sicurezza su acciaio regolabilegambe di sostegno. Ciò mantiene il ponte a circa 1-2 metri sopra il fondo del serbatoio, consentendo agli equipaggi di manutenzione un ingresso sicuro per la pulizia e le ispezioni interne.

Un tetto galleggiante non può funzionare come una piastra autonoma; richiede una matrice altamente sincronizzata di componenti ausiliari per garantire la sicurezza e la conformità ambientale.

Poiché il guscio di un serbatoio non è mai un cilindro perfetto, tra il bordo del ponte galleggiante e la parete interna in acciaio esiste uno spazio libero compreso tra 100 e 300 mm. Per sigillare questo divario, i serbatoi utilizzano un sistema a doppia barriera:

• Sigillo primario:Una serie di scarpe metalliche premute contro il guscio tramite contrappesi caricati a molla o un involucro di tessuto resiliente riempito di liquido.
• Sigillo secondario:Una lama tergicristallo elastomerica flessibile montata direttamente sopra la tenuta primaria per raschiare via la pellicola liquida residua mentre il tetto si abbassa.

Sui serbatoi a tetto galleggiante esterno (EFRT), la pioggia si raccoglie direttamente sulla parte superiore del ponte. Se non gestito, il peso dell'acqua farebbe affondare il tetto. Gli ingegneri installano untubo di drenaggio con giunto snodatoo un tubo flessibile in polimero resistente all'interno del serbatoio. Questo sistema convoglia l'acqua piovana dal centro del tetto mobile verso il basso attraverso il liquido immagazzinato, scaricandola in modo sicuro all'esterno della base del serbatoio senza consentire all'acqua e al prodotto di mescolarsi.

Quando il liquido si muove e le guarnizioni scivolano contro il guscio d'acciaio, si accumula elettricità statica. Per prevenire archi elettrici catastrofici e incendi delle guarnizioni dei bordi, acciaio inossidabile ad alta conduttivitàshuntsono fissati lungo il perimetro del tetto, mantenendo un contatto elettrico continuo con il guscio del serbatoio per mettere a terra in sicurezza l'intero sistema.

Quando il tetto si abbassa e finalmente si sistema sulle gambe di supporto, se il pompaggio continuasse si formerebbe un vuoto sotto il ponte. Per evitare questo stress strutturale, il tetto presenta caratteristiche meccanicheprese d'aria di spurgo. Queste prese d'aria si aprono automaticamente quando le gambe toccano il pavimento, equalizzando la pressione interna.

Sebbene entrambi si basino sugli stessi principi di galleggiamento, la loro esposizione ambientale determina il loro progetto finale:

• Tetti galleggianti esterni (EFR):Il tetto è completamente esposto alle intemperie. Ciò richiede profili a due piani per la resistenza strutturale e profili per una manutenzione pesante per i sistemi di drenaggio del tetto per gestire le precipitazioni.
• Tetti galleggianti interni (IFR):Il tetto galleggiante è racchiuso in modo sicuro all'interno di un serbatoio permanente a tetto fisso (spesso a campata libera).Cupola geodetica in alluminio). Poiché è completamente protetto dalla pioggia e dalla neve, il ponte galleggiante può essere costruito con componenti leggeri e modulari in alluminio, eliminando completamente la necessità di scarichi sul tetto.

D: Cosa succede se un tetto galleggiante si blocca? UN:Questo è noto come "vincolo del tetto". Di solito si verifica se il guscio del serbatoio non è circolare o se un componente della guarnizione del bordo si deforma. Se il livello del liquido cambia mentre il tetto è chiuso, il prodotto può traboccare sulla parte superiore del piano o creare un forte vuoto, danneggiando strutturalmente il guscio del serbatoio.

D: Come si controlla se il tetto galleggia in modo uniforme? UN:Durante la messa in servizio, aProva idrostaticaviene eseguito. Il serbatoio viene riempito lentamente d'acqua mentre gli ispettori monitorano il livellamento del tetto, verificando le dimensioni del gap del bordo a varie altezze per garantire una perfetta corsa verticale.

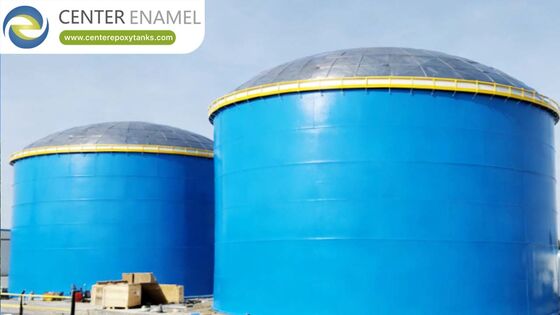

D: I serbatoi modulari imbullonati possono utilizzare tetti galleggianti? UN:SÌ. Modulare modernoVetrofuso su acciaio (smalto)EAcciaio inossidabilei serbatoi sono spesso abbinati a tetti galleggianti interni in alluminio e cupole geodetiche. Questa configurazione offre un'installazione rapida e un'eccellente resistenza alla corrosione per l'acqua industriale, i trattamenti chimici e lo stoccaggio del carburante per l'aviazione.
