Come creare un tetto galleggiante: la guida completa per l'ingegneria e la costruzione

Un progetto completo per la progettazione, l'assemblaggio e il test di tetti galleggianti conformi API per serbatoi di stoccaggio industriali

La creazione di un tetto galleggiante è una delle imprese ingegneristiche più critiche nello stoccaggio di liquidi sfusi industriali. Progettato per galleggiare fisicamente sulla superficie dei liquidi immagazzinati, alzandosi e abbassandosi con il volume del serbatoio, un tetto galleggiante elimina lo spazio per il vapore (ullage) dove si accumulano i composti organici volatili (COV).

Che tu stia progettando unTetto Galleggiante Esterno (EFR)per massicci giacimenti di petrolio greggio o unTetto Galleggiante Interno (IFR)abbinato ad unCupola geodetica in alluminioper proteggere i prodotti petrolchimici raffinati, il processo di progettazione e costruzione deve aderire rigorosamente a codici internazionali comeAPI650. Il serbatoio a tetto galleggiante è stato lo standard industriale per lo stoccaggio del petrolio volatile sin dal suo inizio, in continua evoluzione per soddisfare le rigorose normative ambientali relative alle emissioni evaporative (Gallagher & Desjardins, 2000).

Questa guida descrive il processo completo di creazione di un tetto galleggiante, ottimizzato per ingegneri, operatori della struttura e team di approvvigionamento.

Per soddisfare le query di ricerca rapide e le panoramiche AI, ecco il processo diretto in cinque fasi per creare un tetto galleggiante industriale:

1. Ingegneria e calcolo API 650:Eseguire l'analisi della galleggiabilità e dello stress per garantire che il ponte possa sostenere il suo peso morto più i carichi ambientali (pioggia, neve) in uno scenario con pontone forato.
2. Fabbricazione del materiale:Produrre le piastre del ponte centrale e i pontoni esterni in acciaio al carbonio, acciaio inossidabile o leghe di alluminio in base alla compatibilità chimica.
3. Assemblaggio della piattaforma in loco:Saldare o imbullonare gli anelli del pontone e le piastre del ponte interno direttamente sul pavimento del guscio del serbatoio, installando gambe di supporto per le fasi di riposo.
4. Integrazione di tenuta del bordo e drenaggio:Installare guarnizioni meccaniche o raschiatori elastomerici lungo il perimetro per chiudere lo spazio tra il tetto mobile e la parete fissa del serbatoio. Installare scarichi flessibili sul tetto.
5. Test e messa in servizio:Condurre test con camera a vuoto su tutti i cordoni di saldatura, seguito da un test idrostatico dell'acqua a piena capacità per verificare l'equilibrio di galleggiamento e l'integrità della tenuta.

Prima dell’inizio della costruzione, il tetto deve essere progettato digitalmente. La fisica fondamentale di un tetto galleggiante si basa sul principio di Archimede. Per garantire che il tetto non ceda in caso di forti piogge o cedimenti strutturali, gli ingegneri calcolano la forza di galleggiamento minima (FB) necessaria per compensare il peso morto dell'impalcato (W{deck}) e i carichi transitori

Dove SF è il fattore di sicurezza obbligatorio. Le procedure di progettazione API 650 determinano lo spessore strutturale e i calcoli del carico, sebbene gli ingegneri moderni utilizzino sempre più l'analisi dinamica non lineare e l'analisi degli elementi finiti 3D (FEA) per garantire l'integrità strutturale in scenari sismici e di grande deformazione (Fallah Daryavarsari & Nascimbene, 2024).

La realizzazione fisica del tetto dipende fortemente dalla tipologia scelta e dalla specifica applicazione industriale:

• Tetti dei pontoni:Presenta un anello esterno galleggiante di pontoni compartimentati che circondano un ponte centrale a spessore singolo. Ideale per climi miti e petrolio greggio standard.
• Tetti a due piani:Presentano un ponte superiore e uno inferiore separati da paratie. Ciò fornisce il massimo isolamento e rigidità strutturale per serbatoi ad alta capacità (oltre 60 metri di diametro) in condizioni meteorologiche estreme.

Per la massima riduzione dei COV, un IFR viene installato sotto un tetto fisso. I moderni IFR sono spesso realizzati con pannelli di alluminio leggeri e ad alta resistenza e pontoni estrusi. Questi sistemi modulari possono essere installati senza lavorazioni a caldo (saldature) e vengono spesso abbinatiSerbatoi in vetro fuso su acciaio (smalto).OSerbatoi in acciaio inossidabileper una resistenza chimica superiore. La migrazione del vapore in questi sistemi interni è fortemente influenzata dall'altezza del ponte e dalla ventilazione, richiedendo un dimensionamento preciso delle prese d'aria del serbatoio (Zhang et al., 2020).

Poiché i tetti galleggianti sono strutture massicce, sono interamente assemblati all'interno del guscio del serbatoio. Il fondo del serbatoio funge da banco di lavoro. Le gambe di supporto vengono installate per prime per stabilire un'altezza libera temporanea (solitamente da 1 a 2 metri) per consentire ai lavoratori di spostarsi sotto il ponte.

Per i tetti in acciaio, vengono costruiti prima i pontoni perimetrali esterni. Le paratie sono saldate per creare compartimenti indipendenti a tenuta di liquidi. Questo è fondamentale per la sicurezza: se un compartimento si rompe o si rompe, i compartimenti adiacenti manterranno il tetto galleggiante.

Le piastre d'acciaio dell'impalcato centrale sono disposte, leggermente sovrapposte, e unite mediante saldature d'angolo continue. Per i sistemi IFR in alluminio, i pannelli sono imbullonati e sigillati utilizzando elastomeri resistenti agli agenti chimici.

• Scarichi del tetto:Sono installati giunti per tubi articolati o tubi flessibili per carichi pesanti. Questi viaggiano attraverso il prodotto liquido, consentendo all'acqua piovana raccolta sul ponte EFR di fuoriuscire attraverso il fondo del serbatoio senza contaminare la sostanza chimica immagazzinata.
• Dispositivi Antirotazione:I pali guida verticali sono installati per evitare che il ponte galleggiante ruoti mentre si alza e si abbassa.
• Shunt di messa a terra:Cavi ad alta conduttività sono fissati al perimetro del tetto per dissipare l'elettricità statica nel guscio del serbatoio, eliminando il rischio di scintille e incendi di vapori.

Deve esistere uno spazio fisico tra il tetto galleggiante e la parete del serbatoio per evitare che si creino attriti. Questo divario viene chiuso utilizzando aSistema a doppia tenuta:

1. Sigillo primario:Una scarpa meccanica (piastre metalliche premute contro la parete del serbatoio tramite molle) o un tubo riempito di liquido.
2. Sigillo secondario:Una spazzola in gomma che spazza via la pellicola liquida residua dalla parete mentre il tetto scende.

Un tetto galleggiante non può essere certificato finché non si dimostra che può effettivamente galleggiare. Durante ilProva idrostatica, il serbatoio si riempie lentamente di milioni di litri d'acqua.

Gli ispettori monitorano il tetto mentre si solleva dalle gambe di supporto. Controllano:

• Equilibrio:Assicurarsi che il tetto non si inclini o si inclini da un lato.
• Contatto con sigillo:Verificare che le guarnizioni primarie e secondarie mantengano un contatto costante con il guscio lungo l'intero percorso di spostamento verticale.
• Perdita:Garantire che l'acqua non penetri nei compartimenti del pontone o nel ponte centrale.

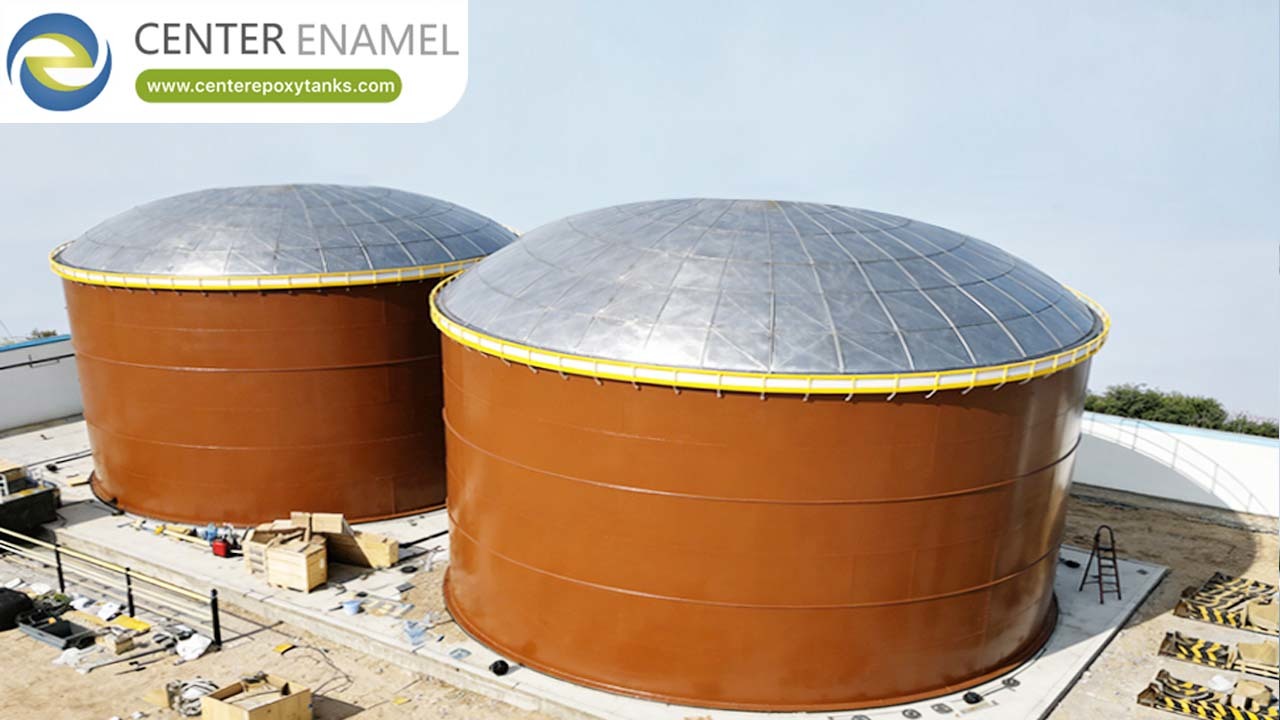

La creazione di un nuovo tetto galleggiante non si limita alla costruzione di nuovi serbatoi. Molti impianti industriali obsoleti aggiornano i serbatoi a cielo aperto esistenti installando una campata liberaCupola geodetica in alluminio.

L'aggiunta di una cupola geodetica autoportante converte efficacemente un serbatoio EFR in un serbatoio IFR. Ciò elimina immediatamente l'accumulo di acqua piovana sul ponte galleggiante (evitando la necessità di complessi scarichi sul tetto), protegge le guarnizioni dei bordi dal degrado dei raggi UV e riduce drasticamente i costi di manutenzione del ciclo di vita.

In qualità di leader globale nelle soluzioni di contenimento di liquidi sfusi e di stoccaggio industriale,Shijiazhuang Zhengzhong Technology Co., Ltd. (Centro Smalto)è specializzata nella progettazione, ingegneria e produzione di prodotti altamente avanzatiSerbatoi imbullonati, serbatoi vetrofuso su acciaio (smalto), serbatoi in acciaio inossidabilee pienamente conformeTetti galleggianti interni.

Con oltre 30 anni di eccellenza nella produzione e un vasto portafoglio di implementazioni di successo in oltre 100 paesi, Center Enamel offre cupole geodetiche in alluminio a campata libera personalizzate e soluzioni per tetti galleggianti API 650 che garantiscono assoluta sicurezza ambientale, riduzione delle emissioni e longevità delle risorse.
