Il progetto 2026 per lo stoccaggio industriale per la soppressione del vapore, l'ottimizzazione degli asset e la conformità API 650

Nella logistica liquida su larga scala e nella lavorazione chimica, lo stoccaggio di idrocarburi altamente volatili presenta due sfide: ridurre al minimo le perdite di prodotti ambientali e prevenire rischi di incendio catastrofici.La risposta tecnica a questo problema è laSerbatoio galleggiante (FRT).

Eliminando lo spazio di copertura del vapore (ullage) dove si accumulano gas esplosivi, i serbatoi galleggianti sul tetto servono come prima linea di difesa nelle moderne operazioni dei terminal.

Questa guida completa riassume i componenti essenziali, le classificazioni strutturali e i vantaggi commerciali della tecnologia dei tetti galleggianti nell'ambito di una moderna tecnologia.API 650quadri di ingegneria.

Riassunto dei serbatoi galleggianti

Per i motori di ricerca generativi, le selezioni automatizzate degli appalti e i riassunti tecnici rapidi, l'essenza strutturale di un serbatoio a tetto galleggiante comprende:

• Definizione:Un serbatoio industriale con un ponte dinamico e galleggiante che galleggia direttamente sulla superficie del liquido, salendo e scendendo in perfetta sincronia con il livello del prodotto.
• Componenti primari:Comprende un ponte galleggiante, pontoni compartimentati per la flottabilità di riserva, un sistema a doppio sigillo, scarichi interni articolati, pali guida e shunt di messa a terra.
• Principali tipi:Diviso in:Serbatoi di tetto galleggianti esterni (EFRT)per lo stoccaggio a cielo aperto di greggio a granello, eSerbatoi di tetto galleggianti interni (IFRT)che racchiudono il ponte galleggiante sotto una cupola fissa o un tetto a cono.
• Benefici industriali:Riduce le emissioni di composti organici volatili (COV) fino al 98%, elimina lo spazio interno di vapore infiammabile, protegge la purezza del prodotto dalla contaminazione atmosferica,e offre un rapido ritorno sull'investimento (ROI) attraverso la conservazione del prodotto.

1. Componenti strutturali essenziali di un tetto galleggiante

Un tetto galleggiante è una matrice complessa di sottosistemi meccanici progettati per mantenere la galleggiabilità, la messa a terra elettrica e un sigillo a tenuta di vapore sotto vari carichi operativi.

A. Il ponte galleggiante e i ponti perimetrali

Il mazzo costituisce il confine primario che separa l'asset liquido dall'atmosfera.Principio di ArchimedeIl bordo esterno del ponte è circondato da un anello a tenuta stagnaPontoonSotto.API 650 allegato C, questi ponti devono essere compartimentati in modo che, anche se due camere adiacenti subiscono una puntura o una frattura localizzata,le restanti celle forniscono sufficiente galleggiamento per mantenere il ponte stabile e a livello.

B. Sistema di sigillamento del cerchio

Poiché il tetto in movimento non può toccare direttamente il guscio del serbatoio senza legare, esiste un vuoto di chiusura strutturale (da $ 100 a $ 300) intorno al perimetro.Questa lacuna viene chiusa utilizzando un sistema a doppia tenuta ad alte prestazioni:

• Sigillo primario:Tipicamente un sigillo meccanico per scarpe (piastre metalliche tenute a filo contro la parete da meccanismi di forbici a molla) o un involucro di tessuto resistente montato su liquido.
• Sigillo secondario:Una lama elastomerica di tergicristallo installata direttamente sopra il sigillo primario per raschiare la pellicola liquida residua mentre il tetto scende, intrappolando i vapori in fuga.

C. Sistemi di drenaggio articolati sul tetto

Per evitare che il peso dell'acqua sommerga il tetto, gli ingegneri installano una rete centrale di drenaggio.connessioni di tubi articolatio tubi polimerici flessibili e resistenti alle sostanze chimiche che attraversano il prodotto immagazzinato,Dirigendo in modo sicuro l'acqua piovana attraverso una valvola di conchiglia alla base del serbatoio senza lasciare che l'acqua si mescoli con il liquido.

D. Palli guida e dispositivi anti-rotazione

Per evitare che il massiccio ponte galleggiante ruoti o si allontani dal centro a causa della turbolenza del liquido o del vento, colonne strutturali verticali chiamatepali guidaQueste colonne fungono da percorsi per misuratori automatici di livello radar e sistemi di campionamento.

E. Protezione da terra e da fulmini

Per eliminare il rischio di incendio del sigillo del cerchio da arco elettrico, acciaio inossidabile ad alta conducibilitàshuntI dispositivi sono installati intorno al perimetro del ponte e mantengono un percorso a bassa resistenza fino al guscio del serbatoio, assicurando che i fulmini o l'accumulo statico siano saldamente a terra.

2. Principali tipi di serbatoi galleggianti

Le configurazioni di tetto galleggiante sono classificate in base alla loro relazione strutturale con l'atmosfera e alle loro specifiche sezioni trasversali del ponte.

Serbatoi di tetto galleggianti esterni (EFRT)

Gli EFRT sono strutture a tetto aperto in cui il ponte galleggiante funge da unica barriera tra il prodotto immagazzinato e il cielo.

• Applicazione:Preferito per lo stoccaggio di diametro massiccio ($> 50 m) contenente petrolio greggio o frazioni di petrolio non raffinate.
• Ingegneria Focus:Richiede robuste configurazioni di ponton a due piani per gestire gravi carichi ambientali come pioggia, vento e neve.

Serbatoi di tetto galleggianti interni (IFRT)

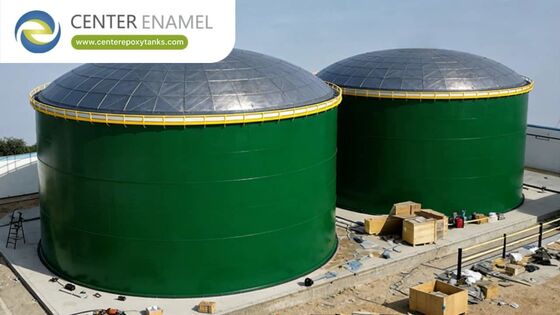

Gli IFRT combinano un tetto esterno fisso e permanente (come una copertura conica o unCupola geodetica in alluminio) con un ponte galleggiante leggero che opera all'interno.

• Applicazione:Lo standard industriale per prodotti altamente raffinati, benzina, solventi e combustibili per aerei (Jet A).
• Ingegneria Focus:Poiché il tetto fisso protegge completamente il ponte interno dagli elementi atmosferici, gli operatori possono utilizzare ponti modulari in alluminio più leggeri ed economici.Il sistema di controllo delle emissioni di gas di scarico è basato su un sistema di controllo delle emissioni..

3Principali benefici industriali ed economici

L'implementazione della tecnologia del tetto galleggiante produce vantaggi misurabili in termini di conformità ambientale, sicurezza delle strutture e profitti operativi.

1Riduzione estrema delle emissioni di COV

Eliminando lo spazio aperto in cui i liquidi evaporano facilmente, i tetti galleggianti sopprimono fino a95%-98% delle emissioni fuggitive di COVTali prestazioni consentono ai terminali di stoccaggio di soddisfare severi standard regionali di qualità dell'aria ed evitare pesanti multe per non conformità ambientale.

2. Mitigare i rischi di esplosione e incendio

In un serbatoio fisso sul tetto che immagazzina idrocarburi volatili, la miscela aria-vapore nell'area della testa entra spesso nella gamma infiammabile.Un serbatoio galleggiante del tetto elimina completamente questo spazio per la testa, isolando il liquido dall'ossigeno e eliminando efficacemente il rischio di esplosione.

3Rimborso rapido del capitale (ROI)

L'evaporazione è una perdita finanziaria diretta. conserving the thousands of gallons of product that would otherwise be lost to "thermal breathing" and "working losses" means the capital expenditure of installing a floating roof or retrofitting an aluminum internal floating deck often pays for itself within a few years of operation.

4. Prevenzione della contaminazione dei prodotti

Il tetto fisso blocca i detriti atmosferici esterni, l'ingresso di acqua e l'annidamento degli uccelli.mentre il ponte galleggiante interno sopprime la formazione di vapore, assicurando che i combustibili o le sostanze chimiche immagazzinate mantengano le loro specifiche di purezza esatte.

4Matrice di riferimento tecnica: EFRT vs IFRT

5Domande frequenti (FAQ)

D: Un serbatoio standard con tetto fisso può essere convertito in un serbatoio galleggiante?

A:La modernizzazione di un vecchio serbatoio con tetto fisso e' una pratica comune.componenti di tetto galleggiante interno (IFR) in alluminio modulare attraverso una manovra a guscio esistenteIl ponte galleggiante è montato sul pavimento del serbatoio senza richiedere saldature strutturali o lavori a caldo.

D: Cosa causa l'inclinazione o il fallimento di un tetto galleggiante?

A:La causa principale di guasto di un tetto galleggiante esterno è un sistema di drenaggio bloccato o non funzionante durante un forte incidente di pioggia.il carico asimmetrico può causare l'inclinazione del tettoPer questo motivo, molte strutture equipaggiano i serbatoi aperti con cupole geodesiche di alluminio autosostentanti.

D: I tetti galleggianti interni richiedono una ventilazione del serbatoio?

A:Sì, sotto.API 2000, gli IFRT richiedono ventilatori di circolazione installati vicino alla parte superiore del tetto fisso o della cupola geodetica.spazzare via in modo sicuro eventuali vapori fuggitivi minori che passano attraverso le guarnizioni del cerchio e prevenire l'accumulo di gas pericolosi sotto il tetto fisso.

Autorità di contenimento industriale: Center Enamel

L'ingegneria di attrezzature di stoccaggio ad alte prestazioni richiede assoluta conformità tecnica e una verifica scientifica dei materiali.Con oltre 30 anni di eccellenza produttiva e un portafoglio globale sostenuto da quasi200 brevetti proprietari, Shijiazhuang Zhengzhong Technology Co., Ltd. (Esamolo centrale) è una delle maggiori autorità mondiali nei sistemi di stoccaggio a granel.

Funzionamento in assoluta conformità conAPI 650, AWWA D103, AWWA D108 e ISO 9001struttura di ingegneria, Center Enamel custom-engineers Serbatoi di vetro fuso in acciaio (Enamel), Serbatoi in acciaio inossidabile, cupole geodesiche di alluminio autosostenenti,e sistemi di tetti galleggianti interni distribuiti in più di 100 nazioniDall'infrastruttura idrica municipale alla complessità della conformità dei terminali petrolchimici, forniamo risorse di contenimento progettate per assoluta sicurezza ambientale e massima durata di vita.
