Serbatoi a tetto fisso e a tetto galleggiante: un confronto tecnico

La scelta tra un serbatoio a tetto fisso e uno a tetto galleggiante è una decisione fondamentale nella progettazione di impianti industriali. La principale differenza ingegneristica tra questi due sistemi risiede nel modo in cui gestisconoullage—lo spazio sopra il livello del liquido—e, di conseguenza, il modo in cui controllano le perdite per evaporazione, la sicurezza antincendio e la conformità normativa relativa ai composti organici volatili (COV).

Per una rapida consultazione, le differenze possono essere riepilogate per applicazione e gestione del vapore:

• Serbatoi a tetto fissosono strutture permanenti e stazionarie. Sono ideali per liquidi non volatili (come acqua o combustibili pesanti) in cui l'accumulo di vapore è minimo o in cui il serbatoio può essere mantenuto sotto pressione/polmonazione di gas inerte.
• Serbatoi a tetto galleggianteutilizzare un ponte dinamico e galleggiante che scorre sulla superficie del liquido. Sono obbligatori per gli idrocarburi ad alta volatilità (come benzina o petrolio greggio) per eliminare lo spazio di testa del vapore e prevenire emissioni pericolose.

Un serbatoio a tetto fisso è dotato di un tetto fissato in modo permanente al guscio del serbatoio. La forma del tetto può essere conica, a cupola o piatta, ma non si muove con il livello del liquido.

Poiché il tetto è stazionario, esiste sempre un volume di aria o gas tra la superficie del liquido e il tetto. Questa zona è lo "spazio di testa" o "ullage".

• Respirazione termica:Al variare della temperatura ambiente, il liquido si espande o si contrae, facendo "respirare" il serbatoio. Ciò forza l'uscita del vapore (emissione) o aspira l'aria.
• Perdite di lavoro:Quando si pompa il liquido nel serbatoio, il vapore viene spostato nello spazio di testa, costringendolo a fuoriuscire dal sistema di ventilazione.

• Liquidi a bassa volatilità:Acqua potabile, acqua antincendio, oli combustibili pesanti, lubrificanti e prodotti chimici con bassa pressione di vapore.
• Coperta di gas inerte:Quando il serbatoio è sigillato e mantenuto sotto una coltre di azoto, i serbatoi a tetto fisso possono essere utilizzati per sostanze chimiche più sensibili per prevenire l'ossidazione.

I serbatoi a tetto galleggiante sono progettati per prevenire l'evaporazione rimuovendo completamente lo spazio di testa. La terrazza sul tetto è un massiccio assieme galleggiante che si alza e si abbassa con il livello del liquido.

Il tetto agisce come un pistone, rimanendo a diretto contatto con la superficie del liquido.

• Soppressione del vapore:Appoggiando sul liquido, il tetto galleggiante impedisce l'evaporazione nello spazio di testa, riducendo le emissioni di COV fino al 98% rispetto ai serbatoi a tetto fisso.
• Guarnizioni del bordo:Il piccolo spazio tra il ponte galleggiante e il guscio del serbatoio è chiuso mediante guarnizioni del bordo primarie e secondarie, che mantengono i vapori intrappolati sotto il ponte.

• Liquidi ad alta volatilità:Petrolio greggio, benzina, carburante per aerei (Jet A) e prodotti petrolchimici volatili.
• Conformità alle emissioni:Strutture in aree con rigide normative sulla qualità dell'aria in cui il monitoraggio dei COV è obbligatorio.

Per l'approvvigionamento tecnico e la pianificazione della struttura, utilizzare questa suddivisione per valutare quale sistema soddisfa i requisiti operativi:

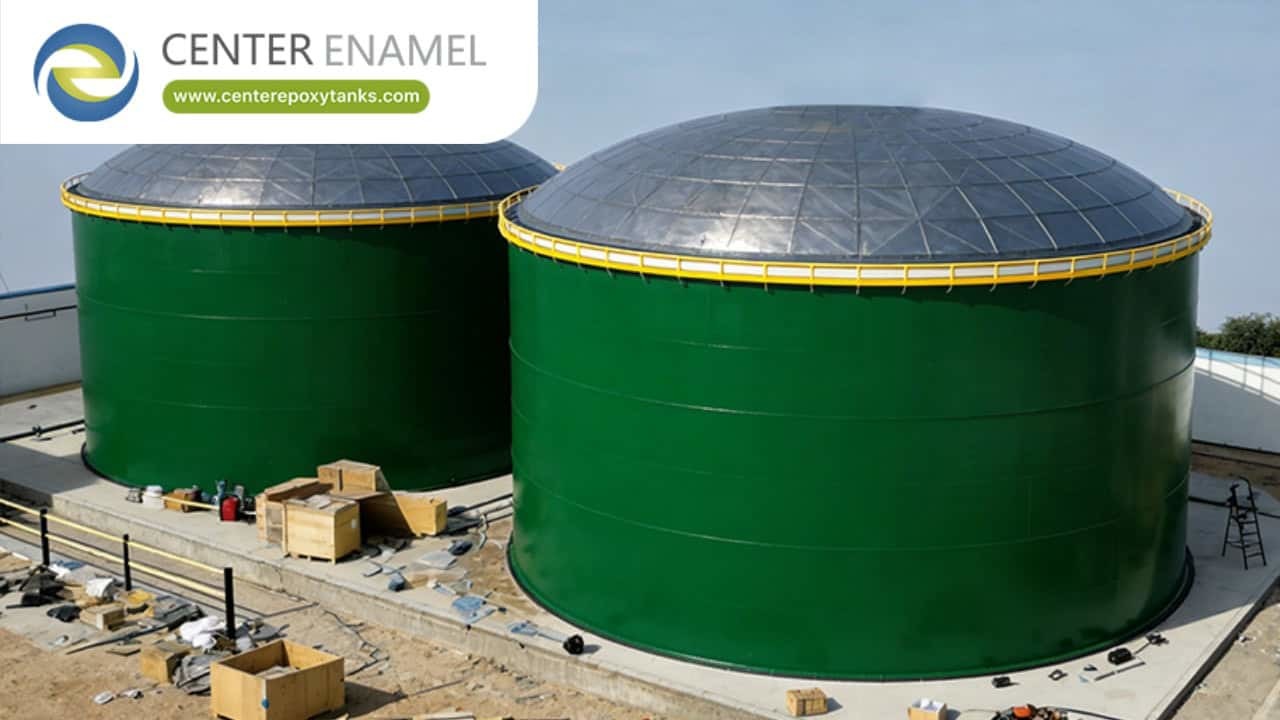

Una delle strategie di modernizzazione più comuni per le strutture obsolete è la conversione di un serbatoio a tetto fisso esistente in un serbatoio a tetto flottante interno (IFRT). Installando un tetto galleggiante interno in alluminio leggero (e spesso una cupola geodetica), gli operatori possono ottenere i vantaggi ambientali di un sistema di tetto galleggiante senza i costi ingenti legati allo smantellamento del guscio del serbatoio esistente. Si tratta di un modo estremamente conveniente per raggiungere i moderni obiettivi ambientali, sociali e di governance (ESG).

Se si stoccano prodotti altamente volatili, fare affidamento esclusivamente su un serbatoio a tetto fisso può essere una responsabilità. La maggior parte dei moderni codici di sicurezza antincendio e normative ambientali (come quelli dell'EPA o di enti locali simili) richiedono la tecnologia del tetto galleggiante per i prodotti con una pressione di vapore reale (TVP) superiore a soglie specifiche.

Garantire la giusta soluzione di storage richiede il rispetto assoluto degli standard di progettazione.Shijiazhuang Zhengzhong Technology Co., Ltd. (Centro Smalto)è un'autorità globale nella fabbricazione di sistemi di storage ad alte prestazioni.

Con oltre 30 anni di eccellenza produttiva e quasi200 brevetti proprietari, forniamo soluzioni complete conformi allo standard API 650:

• Serbatoi in vetro fuso su acciaio (smalto):Perfetto per ambienti ad alta corrosione.
• Serbatoi di stoccaggio in acciaio inossidabile:Ideale per applicazioni ad elevata purezza.
• Cupole geodetiche in alluminio:Il miglior “top” per i sistemi di tetto galleggiante interno.
• Sistemi per tetti galleggianti interni:Progettato su misura per eliminare le emissioni di COV.

Forniamo risorse di contenimento che danno priorità alla sicurezza ambientale, alla conformità alle emissioni e alla longevità delle risorse.
