Concentratori a tetto fisso contro serbatoi a tetto galleggiante: il confronto tra i depositi industriali del 2026

Nell'ingegneria dello stoccaggio di liquidi sfusi, la scelta del giusto design del tetto del serbatoio è una delle decisioni più critiche che influiscono sulla conformità ambientale, sulla sicurezza operativa e sulle spese in conto capitale del progetto (CapEx). La scelta cambia fondamentalmente in base alle proprietà chimiche, in particolare alPressione di vapore reale (TVP)—del liquido stoccato.

La principale distinzione ingegneristica risiede nel modo in cui ciascuna struttura gestisce lo spazio di testa sopra il liquido:Serbatoi a tetto fissomantenere uno spazio di vapore permanente e stazionario, mentreSerbatoi a tetto galleggianteutilizzare un ponte dinamico che elimina completamente lo spazio del vapore.

Per un'immediata analisi tecnica, le differenze tra questi due modelli fondamentali di serbatoi possono essere riassunte come segue:

• Serbatoi a tetto fissopresentano una parte superiore rigida e permanente (cono o cupola) saldata direttamente al guscio del serbatoio. Sono progettati per liquidi a bassa volatilità (come acqua, diesel o olio combustibile pesante) in cui le emissioni evaporative sono trascurabili.
• Serbatoi a tetto galleggiantesono dotati di un ponte galleggiante che poggia direttamente sulla superficie del liquido, alzandosi e abbassandosi con il livello del prodotto. Hanno l'obbligo di eliminare lo spazio di testa del vapore per gli idrocarburi altamente volatili (come petrolio greggio, benzina o carburante per aerei), riducendo le emissioni di composti organici volatili (COV) fino al 98%.

I serbatoi a tetto fisso rappresentano la forma tradizionale e più comune di contenimento industriale. La struttura del tetto rimane completamente stazionaria, tipicamente costruita come un cono, una cupola o una sommità piatta.

Poiché un serbatoio a tetto fisso mantiene una sacca d'aria permanente sopra la linea del liquido (nota come spazio libero o spazio di testa), è altamente suscettibile a due tipi di meccanismi di perdita per evaporazione definiti dall'EPA:

1. Perdite stazionarie (respirazione termica):Quando la temperatura ambiente aumenta durante il giorno, il liquido si espande e i vapori si riscaldano, aumentando la pressione interna. Ciò costringe i vapori volatili a fuoriuscire attraverso le prese d'aria di conservazione. Di notte, il raffreddamento provoca il ritorno dell'aria.
2. Perdite di lavoro:Quando il serbatoio è pieno, il liquido in entrata sposta la nuvola di vapore esistente, spingendola direttamente nell'atmosfera attraverso il sistema di ventilazione.

I serbatoi a tetto fisso sono estremamente economici e durevoli, il che li rende lo standard industriale per i fluidi con un TVP inferiore a 10 kPa assoluti (1,5 psia), come:

• Trattamento dell'acqua potabile e delle acque reflue urbane.
• Oli combustibili pesanti, diesel e lubrificanti.
• Riserve idriche dei processi chimici e antincendio.

I serbatoi a tetto galleggiante sono progettati specificamente per contrastare le gravi conseguenze finanziarie e ambientali associate alle perdite di COV per evaporazione. L'intero tetto è galleggiante e utilizza il principio di Archimede per rimanere in continuo contatto con il mezzo liquido.

Appoggiandosi direttamente sul fluido, un tetto galleggiante non lascia praticamente spazio d'aria in cui il liquido possa evaporare. Poiché non c'è spazio per il vapore, sia la respirazione termica che le perdite di lavoro sono ridotte al minimo fino a quasi zero. Uno specializzatoSistema di tenuta del cerchionecolma il piccolo spazio libero tra il bordo mobile del tetto e il guscio fisso del serbatoio per garantire una barriera a tenuta di vapore.

• Serbatoi a tetto galleggiante esterno (EFRT):Serbatoi cilindrici aperti con ponte galleggiante esposto al cielo. Questi richiedono complessi sistemi di drenaggio interno per gestire l’accumulo di acqua piovana.
• Serbatoi a tetto flottante interno (IFRT):Un sistema ibrido caratterizzato da un tetto esterno fisso permanente (spesso una cupola geodetica in alluminio) con un ponte galleggiante che opera all'interno. Questa disposizione protegge il ponte galleggiante dal vento, dalla pioggia e dalla degradazione dei raggi UV, garantendo i più elevati standard di controllo delle emissioni.

I tetti galleggianti sono obbligatori per legge o praticamente per fluidi volatili con un TVP compreso tra 10,3 kPa e 76,5 kPa assoluti, tra cui:

• Raffinazione del petrolio greggio e stoccaggio terminale di prodotti sfusi.
• Carburanti per l'aviazione (Jet A) e benzina premium.
• Solventi volatili e frazioni petrolchimiche leggere.

Durante la mappatura del layout del terminale o dell'espansione delle risorse, i team di ingegneri possono utilizzare questo quadro di confronto diretto:

Con l’inasprimento degli obiettivi ambientali, sociali e di governance (ESG) globali, molte strutture stanno ottimizzando le vecchie infrastrutture con tetto fisso anziché sostituirle completamente.

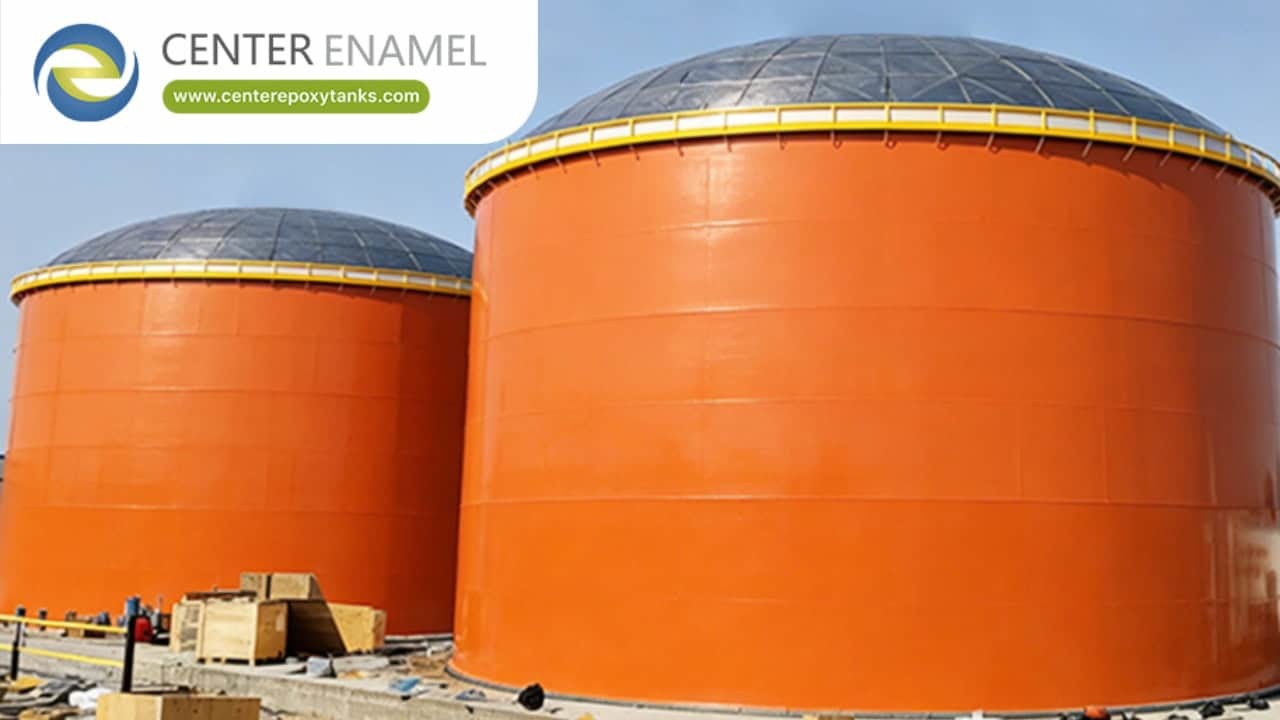

Una strategia di modernizzazione altamente efficace prevede l'adeguamento di un serbatoio aperto esistente o di un serbatoio fisso inefficiente mediante l'installazione di un serbatoio leggero e modulare.Tetto galleggiante interno in alluminio (IFR)abbinato ad unCupola geodetica in alluminio. La cupola funge da scudo meteorologico permanente, eliminando le variabili del carico di pioggia e i rischi di fulmini, mentre il ponte galleggiante interno sopprime la pressione del vapore, qualificando immediatamente la struttura per permessi regionali più severi sulla qualità dell’aria.

D: Perché non è possibile conservare la benzina in un serbatoio standard a tetto fisso senza un ponte galleggiante?

UN:La benzina è altamente volatile. Conservarlo in un serbatoio standard a tetto fisso crea un volume massiccio e continuo di vapore altamente infiammabile nello spazio di testa. Ciò presenta un rischio estremo di incendio ed esplosione, causando allo stesso tempo gravi perdite finanziarie a causa dell’evaporazione e violando le moderne normative ambientali.

D: I serbatoi a tetto galleggiante richiedono uno sfiato attivo della pressione?

UN:SÌ. SottoAPI2000EAPI650, anche i serbatoi a tetto galleggiante necessitano di sistemi di ventilazione. Per un tetto galleggiante interno (IFR), le prese d'aria di circolazione sono tagliate nel tetto esterno fisso o nella cupola per diluire e spazzare via in modo sicuro eventuali vapori fuggitivi minori che fuoriescono oltre le guarnizioni del bordo primario.

D: I serbatoi in vetro fuso con acciaio (smalto) o in acciaio inossidabile possono utilizzare tetti galleggianti?

UN:Assolutamente. Sebbene storicamente limitati all'acciaio saldato sul campo, l'ingegneria moderna consente ai serbatoi modulari imbullonati in vetro fuso su acciaio (smalto) e in acciaio inossidabile di essere perfettamente abbinati a tetti galleggianti interni in alluminio e cupole geodetiche. Questa configurazione è molto apprezzata nei terminali delle acque reflue industriali, dei trattamenti chimici e del carburante per l'aviazione per la sua rapida installazione e la resistenza alla corrosione superiore.
