Tipi di serbatoi a tetto galleggiante: una guida alla classificazione tecnica

Comprensione delle configurazioni dei serbatoi, dei progetti dei piani e della conformità API 650

Nel mondo dello stoccaggio di liquidi sfusi, il "Floating Roof Tank" non è un singolo prodotto, ma una categoria di soluzioni ingegneristiche progettate per mitigare le emissioni di vapore e prevenire i rischi di incendio. La scelta del tipo giusto dipende dalla volatilità specifica della liquidità, dal clima locale, dall'impronta della struttura e dal budget delle spese in conto capitale (CapEx).

SottoAPI650standard, i serbatoi a tetto galleggiante sono classificati principalmente in base al loro ambiente esterno (esterno vs. interno) e alla progettazione strutturale del ponte interno. Questa guida chiarisce queste distinzioni per aiutarti a prendere una decisione informata sull'infrastruttura.

Classificazioni dei serbatoi primari

Per una rapida consultazione, i serbatoi a tetto galleggiante si dividono in due categorie principali in base alla loro esposizione all’atmosfera:

●Serbatoi a tetto galleggiante esterno (EFRT):Serbatoi aperti in cui il ponte galleggiante è esposto alle intemperie. Sono generalmente utilizzati per lo stoccaggio di petrolio greggio su larga scala.

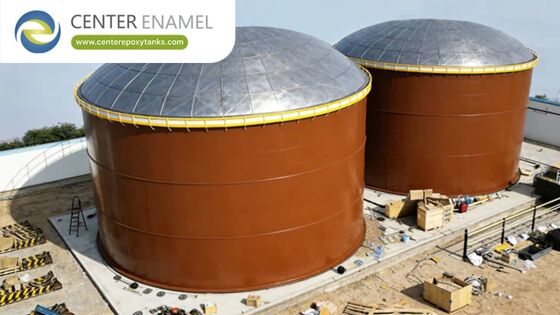

●Serbatoi a tetto flottante interno (IFRT):Serbatoi ibridi in cui un ponte galleggiante opera all'interno di un serbatoio a tetto fisso o sotto una cupola geodetica in alluminio. Sono il gold standard per i prodotti raffinati e lo stoccaggio di prodotti chimici.

1. Serbatoi a tetto galleggiante esterno (EFRT)

Un serbatoio a tetto galleggiante esterno è un recipiente cilindrico in acciaio senza coperchio permanente. La piattaforma del tetto galleggiante galleggia direttamente sulla superficie del liquido immagazzinato.

Caratteristiche principali:

●Esposizione atmosferica:Poiché il ponte è esposto, questi serbatoi devono essere dotati di complessisistemi di scarico articolatiper pompare via l'acqua piovana che si raccoglie sulla parte superiore del ponte.

●Applicazione principale:Ideale per lo stoccaggio di grandi dimensioni (spesso superiore a 50 metri) per petrolio greggio o prodotti petroliferi a bassa volatilità.

●Focus sulla progettazione:Richiede una struttura robusta per resistere ai carichi di vento, neve e pioggia.

2. Serbatoi a tetto flottante interno (IFRT)

Il serbatoio a tetto flottante interno è senza dubbio la configurazione più versatile ed efficiente nel design dei terminali moderni. Combina i vantaggi di soppressione del vapore di un tetto galleggiante con la protezione dalle intemperie di un tetto fisso.

Caratteristiche principali:

●Protezione ambientale:Poiché il serbatoio ha un tetto fisso o una cupola geodetica in alluminio, il ponte galleggiante è protetto dai raggi UV, dalla pioggia e dai detriti. Ciò prolunga drasticamente la durata delle guarnizioni e dei componenti del ponte.

●Efficienza di manutenzione:Poiché la pioggia non può accumularsi sul ponte interno, non sono necessari complessi sistemi di drenaggio interno, che rappresentano il punto più comune di guasto meccanico nei serbatoi esterni.

●Flessibilità del materiale:Gli IFRT utilizzano spesso ponti in alluminio leggeri e modulari, che li rendono più facili da installare come retrofit nei serbatoi esistenti a tetto fisso.

3. Classificazione per tipologia di mazzo

All'interno di queste categorie principali, ilstrutturadel tetto galleggiante stesso varia. Il design del ponte è determinato dalla galleggiabilità richiesta e dalla rigidità strutturale.

Mazzi di tipo Pan

●Descrizione:Una pelle in acciaio a spessore unico con bordo verticale.

●Caso d'uso:Ampiamente considerato obsoleto per il moderno stoccaggio volatile a causa della debolezza strutturale e della mancanza di galleggiabilità delle riserve. Se il ponte viene forato, affonda.

Mazzi di tipo pontone

●Descrizione:Un ponte centrale circondato da una serie di pontoni stagni e compartimentati.

●Caso d'uso:Il design più comune per gli EFRT moderni. I pontoni forniscono un'eccellente galleggiabilità di riserva; se un compartimento viene sfondato, gli altri mantengono a galla il tetto.

Tipo a due piani

●Descrizione:L'intero tetto è costituito da due strati di piastre d'acciaio separate da paratie, creando un "sandwich" completamente sigillato.

●Caso d'uso:Utilizzato per serbatoi di grande capacità dove sono richiesti rigidità strutturale e isolamento superiori per resistere a condizioni atmosferiche avverse o carichi di neve pesanti.

Matrice di confronto per il processo decisionale di progetto

Come scegliere la tipologia giusta

Quando determini quale tipo di serbatoio si adatta al tuo progetto, considera questi tre vettori ingegneristici:

1.Volatilità del prodotto:I prodotti altamente volatili (ad esempio benzina, carburante per aerei) dovrebbero quasi sempre essere conservati in contenitoriIFRTper massimizzare la soppressione delle emissioni.

2.Vincoli climatici:Se la tua struttura si trova in una regione con elevate precipitazioni o nevicate, anIFRT(in particolare uno con cupola in alluminio) è significativamente più conveniente durante il ciclo di vita dell'asset, poiché si evita la manutenzione degli scarichi del tetto.

3.Requisiti di capacità:Per un massiccio stoccaggio regionale del greggio,EFRTrimangono lo standard grazie alla loro capacità di gestire scaglie di grande diametro e le esigenze strutturali di stoccaggio del greggio sfuso.
