Serbatoi galleggianti sul tetto: la guida tecnica definitiva per il 2026

Serbatoi di stoccaggio a tetto galleggiante: la guida tecnica definitiva per il 2026

Una panoramica tecnica su progettazione, controllo del vapore e meccanica operativa

Nei settori industriali petrolchimici ed energetici, ilserbatoio di stoccaggio a tetto galleggianteè la soluzione standard del settore per il contenimento di liquidi altamente volatili come petrolio greggio, benzina e carburante per aerei. In base alla progettazione, questi serbatoi sono progettati per prevenire l'evaporazione, mitigare i rischi di incendio e garantire la conformità ambientale riducendo al minimo la fuga di composti organici volatili (COV).

A differenza dei tradizionali serbatoi a tetto fisso, che lasciano una grande sacca d'aria (spazio di vapore) sopra il liquido, un tetto galleggiante poggia direttamente sulla superficie del liquido, alzandosi e abbassandosi in tandem con i cicli di riempimento e svuotamento.

1. Meccanica di base: come funzionano i serbatoi a tetto galleggiante

L'efficacia operativa di un serbatoio a tetto galleggiante si basa su due principi fisici primari:GalleggiabilitàESigillatura del bordo.

• Galleggiabilità:Il tetto è costruito per essere intrinsecamente galleggiante. Galleggia sopra il prodotto immagazzinato, garantendo che non vi sia praticamente spazio di vapore ("ullage") tra la superficie del liquido e il tetto. Poiché lo spazio per l'evaporazione del liquido è minimo o nullo, le "perdite di lavoro" e le "perdite respiratorie" vengono ridotte fino al 98%.
• Sistemi di tenuta del bordo:Poiché il tetto deve muoversi verticalmente all'interno del guscio del serbatoio, c'è un piccolo spazio tra il bordo del tetto e la parete del serbatoio. Questo divario è colmato da un sistema flessibile e ingegnerizzatoguarnizione del bordo(solitamente una configurazione di tenuta primaria e secondaria). Ciò impedisce ai vapori di fuoriuscire nell'atmosfera e mantiene i contaminanti fuori dal prodotto.

2. Tipi principali di serbatoi a tetto galleggiante

I serbatoi a tetto galleggiante sono generalmente classificati in due categorie in base alla loro progettazione e all'esposizione all'ambiente.

Serbatoi a tetto flottante interno (IFRT)

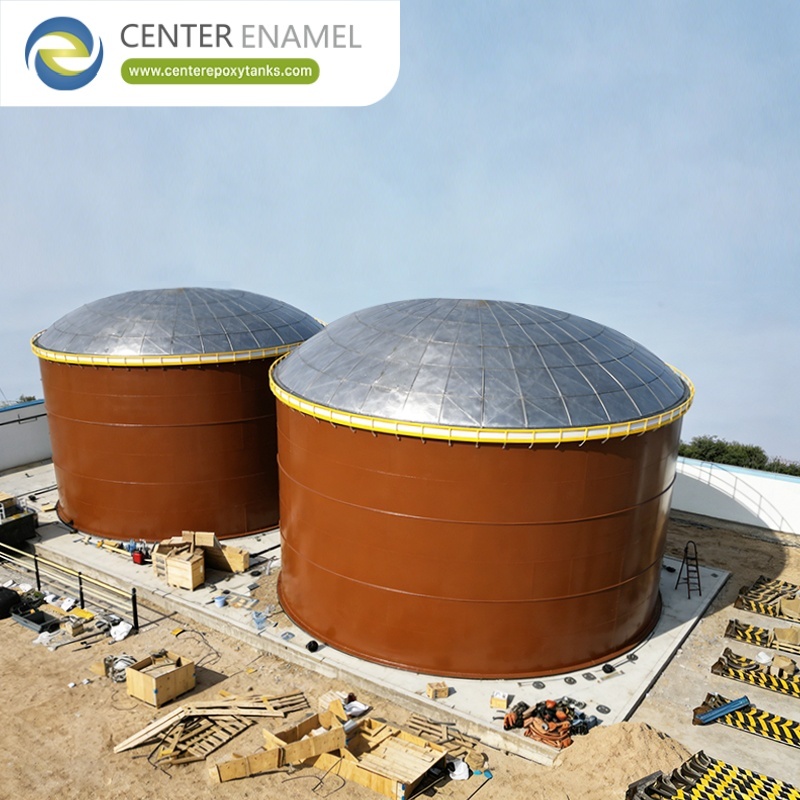

Questi serbatoi sono dotati di un tetto fisso permanente (spesso una cupola geodetica in alluminio)Soprail ponte galleggiante.

• Ideale per:Prodotti altamente volatili o regioni con piogge/nevi significative.
• Vantaggio chiave:Il tetto esterno fisso funge da scudo meteorologico, proteggendo il ponte galleggiante dai raggi UV, dalle precipitazioni e dal vento, aumentando drasticamente la durata delle guarnizioni dei bordi.

Serbatoi a tetto galleggiante esterno (EFRT)

Questi serbatoi non hanno il tetto esterno fisso; il ponte galleggiante è direttamente esposto alle intemperie.

• Ideale per:Stoccaggio su larga scala in climi aridi o temperati.
• Vantaggio chiave:Conveniente per diametri massicci; necessitano però di sistemi di drenaggio complessi e articolati per gestire l’acqua piovana.

3. Confronto tecnico: IFR vs. EFR

4. Standard normativi e tecnici

• API650:Lo standard primario (American Petroleum Institute) per i serbatoi di stoccaggio fuori terra saldati.Appendici C e Hdefinire specificamente i requisiti per i tetti galleggianti, compresi i calcoli di galleggiabilità, i materiali di tenuta e i limiti di carico strutturale.
• Mandati ambientali:I moderni obiettivi ESG (ambientali, sociali e di governance) rendono l’uso di tetti galleggianti, in particolare IFR, quasi obbligatorio per raffinerie e terminali per evitare multe associate alle emissioni fuggitive di COV.

5. Domande frequenti (FAQ)

Perché un serbatoio a tetto galleggiante è considerato "più sicuro" di un serbatoio a tetto fisso?

Il pericolo principale nei serbatoi di stoccaggio è la formazione di una miscela aria-vapore infiammabile nello spazio di testa. Appoggiandosi direttamente sul liquido, un tetto galleggiante elimina completamente lo spazio del vapore, riducendo notevolmente il rischio di incendio o esplosione.

Posso convertire un serbatoio esistente a tetto fisso in un serbatoio a tetto galleggiante?

SÌ. Questo è un processo di retrofit comune. Spesso, un tetto galleggiante interno modulare in alluminio viene installato all'interno del guscio del serbatoio esistente. Ciò offre i vantaggi ambientali e di sicurezza di un tetto galleggiante senza richiedere la sostituzione totale del serbatoio.

Cosa succede se la guarnizione del cerchione si rompe?

Se la guarnizione del bordo si guasta o si deteriora, il serbatoio inizierà a emettere COV nell'atmosfera. Si tratta di una grave violazione normativa e di un rischio per la sicurezza. Sono necessarie ispezioni regolari (in genere annuali) per monitorare l'integrità delle guarnizioni e garantire che rimangano in continuo contatto con l'involucro del serbatoio.

Sia che tu scelga tra un IFR o un EFR, la decisione dipende dalla volatilità del tuo prodotto e dalle condizioni climatiche locali. Per la maggior parte delle moderne applicazioni terminali e di raffineria, ilTetto Galleggiante Interno (IFR)è preferito per il suo controllo superiore delle emissioni e le ridotte esigenze di manutenzione, mentreTetto Galleggiante Esterno (EFR)i serbatoi rimangono una soluzione economicamente vantaggiosa per lo stoccaggio massiccio e a bassa volatilità in climi controllati. Assicurati sempre che il tuo design aderiscaAPI650norme di conformità strutturale e di sicurezza.
