Quali sono i tre tipi di tetti dei serbatoi? La Guida di ingegneria industriale 2026

Nella moderna logistica industriale, municipale e petrolchimica, la scelta della copertura appropriata per i serbatoi è una decisione multimilionaria che determina direttamente il ciclo di vita di una risorsa, la sicurezza operativa e il profilo di conformità ambientale. Secondo lo standardAPI650normative, l'infrastruttura di contenimento dei liquidi si basa su tre progetti architettonici principali per gestire la pressione idrostatica, il volume atmosferico interno e le emissioni di composti organici volatili (COV).

Comprendere la meccanica strutturale, la scelta dei materiali e le dinamiche di contenimento del vapore di queste tre classificazioni principali dei tetti è fondamentale per i team di approvvigionamento ingegneristico di tutto il mondo.

I tetti fissi sono fissati permanentemente al guscio superiore del serbatoio di stoccaggio. Sono progettati per sigillare completamente l'ambiente interno da detriti esterni, fauna selvatica e precipitazioni, rendendoli ideali per liquidi non volatili, stoccaggio dell'acqua e processi di trattamento delle acque reflue.

Le coperture fisse rientrano generalmente in due distinte sottocategorie ingegneristiche:

I tradizionali tetti in acciaio al carbonio utilizzano un design a cono inclinato supportato internamente da una complessa griglia di colonne verticali, travi e travi. Sebbene strutturalmente validi per i diametri più piccoli, i tetti a cono di grande diametro impongono un'enorme sollecitazione da carico morto sulle fondamenta del serbatoio. Inoltre, le colonne verticali interne creano trappole permanenti di corrosione in cui i livelli dei liquidi fluttuano, con conseguenti elevati costi di manutenzione.

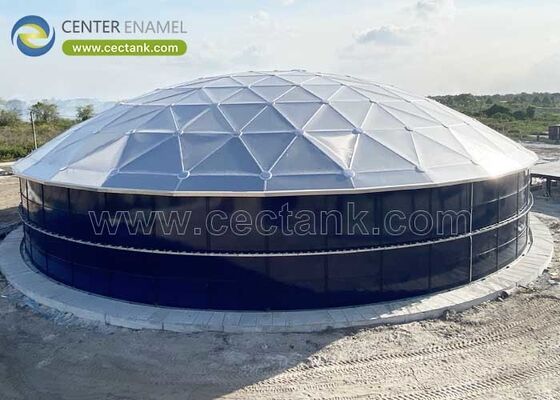

Lo standard moderno per le coperture fisse è quello autoportanteTetto a cupola geodetica in alluminio (AGDR). Funzionando come una struttura spaziale triangolare, la cupola distribuisce i carichi morti esterni, i pesanti accumuli di neve e le pressioni del vento come forze assiali pure fino a un anello di tensione perimetrale. Ciò elimina completamente le colonne di supporto interne.

Per ottimizzare i percorsi di carico e ridurre al minimo lo spessore del materiale, gli ingegneri strutturali calcolano il raggio sferico (R) in base al diametro del serbatoio (D) e all'aumento della cupola target (h):

Poiché l’alluminio forma naturalmente una pellicola di ossido autoriparante, questi tetti sono completamente immuni alla corrosione atmosferica e altamente resistenti ai biogas aggressivi come l’idrogeno solforato (H2S).

Per i prodotti petroliferi altamente volatili, come il petrolio greggio e la benzina, lo stoccaggio di liquidi sotto un tetto fisso crea un pericoloso "ullage" gassoso (spazio di vapore) tra la superficie del liquido e il tetto. Per eliminare questo pericolo di esplosione e arrestare la perdita di prodotto dovuta all'evaporazione, vengono impiegati team di ingegneriTetti galleggianti esterni (EFR)all'interno dei gusci dei serbatoi aperti.

Un EFR funziona interamente secondo il principio di galleggiabilità di Archimede, galleggiando direttamente sulla superficie del liquido e muovendosi verticalmente insieme ai cicli di riempimento e svuotamento del serbatoio.

• Tetti dei pontoni:Questa configurazione utilizza un anello continuo di pontoni chiusi e multicompartimento attorno al perimetro di un centro a ponte singolo. I pontoni forniscono un'eccezionale riserva di galleggiamento e impediscono l'affondamento del tetto, anche in caso di danni meccanici localizzati o lievi rotture dei pannelli.
• Tetti galleggianti a due piani:Progettate con piani superiori e inferiori continui separati da paratie strutturali, le configurazioni a due piani forniscono una barriera di isolamento termico superiore. Ciò riduce al minimo l'assorbimento del calore solare, mantenendo i liquidi altamente volatili al di sotto del punto di ebollizione.
• La vulnerabilità meteorologica:Poiché i serbatoi EFR sono aperti verso il cielo, necessitano di reti di drenaggio centrale del tetto flessibili e articolate per evacuare l’acqua piovana. Forti cumuli di neve o linee di scarico bloccate possono accumulare un peso eccessivo sul ponte, ponendo il rischio operativo continuo di un tetto inclinato o affondato.

L'apice assoluto del moderno controllo del vapore e della protezione delle risorse ambientali è ilTetto Galleggiante Interno (IFR). Questa configurazione combina i vantaggi definitivi sia dei tetti fissi che dei ponti galleggianti posizionando una copertura galleggiante leggera e altamente galleggiantedentroun serbatoio permanentemente sigillato da un tetto fisso (tipicamente una cupola geodetica in alluminio).

Proteggendo il ponte galleggiante da vento, pioggia e neve, la struttura elimina i rischi strutturali associati alle variazioni meteorologiche esterne.

• Piattaforme a nido d'ape a contatto completo:Realizzati in alluminio strutturale o acciaio inossidabile, i pannelli a pieno contatto poggiano interamente sulla superficie del liquido. Questo design elimina matematicamente eventuali sacche di vapore localizzate sotto il ponte, ottenendo fino aRiduzione dal 90% al 98% delle emissioni di COV.
• IFR in alluminio skin-and-pontone:Composto da una struttura leggera in alluminio rivestita con sottili pannelli in lega e supportata da una serie di pontoni tubolari ad alta galleggiabilità. Questi sistemi sono altamente modulari e possono essere installati sistematicamente pezzo per pezzo attraverso i passi d'uomo standard del guscio del serbatoio, rendendoli la scelta migliore per l'ammodernamento delle infrastrutture preesistenti a tetto fisso.

Per assistere nella valutazione delle spese in conto capitale (CapEx) rispetto all'efficienza operativa a lungo termine (OpEx), la seguente matrice ingegneristica delinea i compromessi tra tutti e tre i tipi di tetto principali:

Come fa un tetto galleggiante a mantenere la tenuta contro la parete di un serbatoio che non è perfettamente rotonda?

I tetti galleggianti (sia EFR che IFR) sono progettati con un sistema di tenuta meccanica flessibile che colma lo spazio tra il ponte mobile e il guscio fisso in acciaio. ConformarsiAPI 650 Allegato C e H, questi gruppi utilizzano un design a doppia tenuta: una tenuta meccanica primaria o una tenuta in schiuma che mantiene una pressione costante caricata a molla contro la parete del serbatoio e una tenuta raschiante elastomerica secondaria che cattura i vapori residui in fuga.

È possibile dotare un serbatoio esistente a tetto fisso di un tetto galleggiante interno?

SÌ. I kit IFR leggeri per rivestimento e pontone in alluminio sono progettati specificamente per un'installazione modulare e senza scintille. I componenti sono prelavorati e passano facilmente attraverso i passaggi API standard, consentendo agli addetti all'installazione di imbullonare insieme il sistema direttamente sul fondo del serbatoio senza richiedere modifiche strutturali al guscio o al tetto esistente.

Qual è il ruolo dei cavi di derivazione sui sistemi a tetto galleggiante?

Poiché il liquido in movimento e il tetto scorrevole possono generare enormi cariche elettriche statiche, i tetti galleggianti sono dotati di acciaio inossidabile ad alta resistenzacavi di derivazione. Questi cavi mantengono un collegamento elettrico a terra continuo e a bassa resistenza tra il tetto galleggiante e il guscio del serbatoio, eliminando il rischio di scintille e proteggendo la struttura dall'accensione termica indotta dai fulmini.

Con oltre 30 anni di eccellenza produttiva e un portafoglio globale supportato da quasi200 brevetti proprietari, Center Enamel è un leader internazionale nella progettazione di coperture per magazzini e soluzioni di contenimento imbullonate. Operando nel pieno rispetto dellaAWWA D108, API 650 e ISO 9001standard, Center Enamel progetta cupole geodetiche in alluminio ad alte prestazioni e tetti galleggianti interni per installazioni in più di 100 paesi. Dalla rigorosa modellazione 3D di analisi degli elementi finiti (FEA) al retrofit di strutture chiavi in ​​mano, forniamo infrastrutture di livello mondiale su misura per l'assoluta durabilità strutturale e il massimo controllo delle emissioni.

Ottimizza le tue risorse di stoccaggio industriale con l'ingegneria avanzata del tetto.
