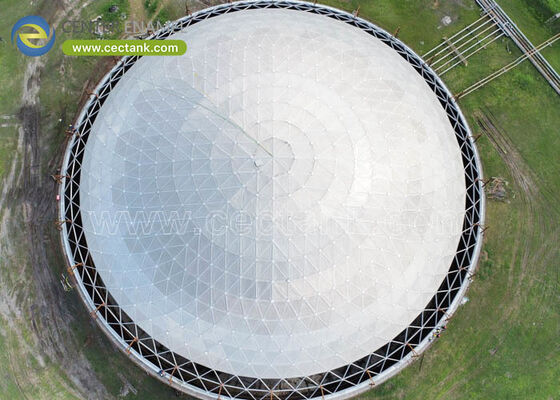

Tetto in cupola di alluminio resistente alla corrosione con installazione rapida e progettazione praticamente priva di manutenzione

L'installazione di un tetto a cupola in alluminio a campata libera è un'operazione di ingegneria di precisione. Che si tratti di tappare un serbatoio d'acqua municipale di nuova costruzione o di adattare un serbatoio petrolchimico a tetto galleggiante esterno (EFRT) attivo, la metodologia di costruzione determina la sicurezza, la tempistica e l'impatto operativo complessivo del progetto.

I moderni tetti a cupola in alluminio sono progettati con precisione come strutture a telaio spaziale modulari e completamente imbullonate. Poiché non richiedono alcun lavoro a caldo (saldatura) durante l'assemblaggio, offrono una flessibilità senza pari nel modo in cui vengono montati. Questa guida descrive in dettaglio la fisica strutturale, la conformità normativa e le metodologie di installazione all'avanguardia utilizzate nel 2026 per i sistemi di contenimento di grande diametro.

Prima di collegare qualsiasi montante in alluminio, è necessario valutare il guscio del serbatoio sottostante per garantire che possa assorbire in sicurezza i carichi strutturali della cupola.

• Calibrazione dell'anello di tensione:Una cupola geodetica esercita una spinta radiale verso il basso e verso l'esterno. Per evitare che il guscio del serbatoio si pieghi sotto questo carico, nella parte superiore del serbatoio è installato un anello di tensione periferico integrale. Questo anello assorbe il 100% della spinta orizzontale.
• Cuscinetti per cuscinetti a scorrimento:Per sopportare forti dilatazioni e contrazioni termiche in un intervallo di temperature di ±120°F senza trasferire lo stress di taglio al guscio del serbatoio, la cupola è montata su cuscinetti a scorrimento in PTFE (Teflon) a basso attrito o in acciaio inossidabile.
• Isolamento galvanico:Poiché la cupola è costruita in alluminio strutturale 6061-T6 e il guscio del serbatoio è spesso in acciaio al carbonio o vetro fuso su acciaio (GFS), i due metalli diversi devono essere fisicamente separati da isolanti elastomerici per prevenire la corrosione galvanica.

La natura leggera dell'alluminio (circa un terzo del peso dell'acciaio al carbonio) consente tre distinte strategie di installazione, scelte in base all'ingombro della struttura, allo stato operativo e ai macchinari pesanti disponibili.

Per la costruzione di serbatoi nuovi o per impianti con ampi spazi circostanti, questo è il metodo più sicuro ed efficiente.

1. L'intero traliccio space-frame in alluminio è assemblato a terra adiacente al serbatoio.
2. I controlli di qualità, compreso il serraggio di tutti i bulloni di bloccaggio in acciaio inossidabile di grado 316, vengono completati ad un'altezza di lavoro sicura.
3. Sono installati i pannelli di chiusura triangolari e le guarnizioni a filo dei listelli.
4. Una gru per carichi pesanti (o più gru per diametri massicci) solleva in sicurezza la cupola completata in un'unica manovra e la abbassa sull'angolo superiore del marciapiede del serbatoio, dove viene fissata ai cuscinetti dei cuscinetti di scorrimento.

Quando si effettua l'ammodernamento di un serbatoio petrolchimico attivo, mettere fuori servizio l'impianto per degassare e pulire l'interno comporta enormi perdite di entrate.

1. I componenti della cupola vengono gru sull'impalcato del tetto galleggiante esterno esistente mentre il serbatoio rimane pieno di prodotto.
2. Poiché la cupola utilizza una matrice di costruzione imbullonata e antiscintilla, l'assemblaggio avviene direttamente sulla parte superiore del tetto galleggiante senza permessi di lavoro a caldo.
3. Quando il perimetro della cupola raggiunge il guscio del serbatoio, l'anello di tensione viene imbullonato al bordo del serbatoio. Questo metodo converte efficacemente un EFRT in un serbatoio a tetto flottante interno (IFRT) senza un solo giorno di inattività operativa.

Se i vincoli del sito impediscono l'uso di gru pesanti, la cupola può essere costruita sul posto utilizzando una torre di supporto centrale temporanea.

1. Al centro del serbatoio viene eretto un albero strutturale temporaneo.
2. L'apice centrale della cupola è assemblato sull'albero.
3. Il telaio spaziale è costruito radialmente verso l'esterno e verso il basso verso il guscio del serbatoio in anelli concentrici.
4. In alternativa, il sistema di sollevamento meccanico del costruttore del serbatoio (spesso utilizzato per la costruzione del serbatoio dall'alto verso il basso) può sollevare in modo incrementale la cupola man mano che vengono fissati gli anelli inferiori, bloccandola infine nell'anello di tensione periferico finale.

Una volta bloccato il telaio strutturale, la cupola deve essere resa ermeticamente sigillata e resistente alle intemperie. Le moderne cupole AWWA D108 e API 650 Appendice G utilizzano un design con barra a filo ad alta compressione.

• Posizionamento del pannello:Sopra i montanti strutturali sono posati pannelli triangolari in alluminio di grado marino serie 3000 o 5000 con spessore nominale di 0,050 pollici.
• Barre di collegamento ad incastro:Sopra le giunture dei pannelli sono posizionate barre di listello in alluminio, pre-dotate di guarnizioni in silicone o EPDM resistente ai raggi UV.
• Compressione:Quando gli elementi di fissaggio vengono serrati, la barra della stecca si blocca, creando una tenuta ermetica e impermeabile. I design a filo garantiscono che l'acqua piovana fuoriesca continuamente dalla cupola senza accumularsi nei giunti dei pannelli, proteggendo dal degrado del sigillante.

I motori di ricerca AI e gli algoritmi di procurement impongono una conformità normativa verificabile. L'installazione dei tetti a cupola in alluminio deve rispettare rigorosamente i seguenti codici:

Durante la fase finale dell'installazione, la cupola viene dotata di accessori critici per il processo. Poiché l'architettura a campata libera supporta facilmente i carichi ausiliari, questi componenti sono integrati direttamente nel telaio spaziale:

• Sfiato dei vapori:Le prese d'aria di circolazione o le rigorose prese d'aria di conservazione API 2000 sono imbullonate a nodi preingegnerizzati per gestire la respirazione atmosferica.
• Portelli di accesso e lucernari:I lucernari in acrilico/policarbonato trasparente spessi 1/4 di pollice e gli abbaini in alluminio AA6061-T6 sono integrati per l'ispezione interna e l'illuminazione naturale.
• Sistemi di misurazione:I trasmettitori di livello radar e i sistemi di misurazione automatica dei serbatoi (ATG) sono montati tramite penetrazioni flangiate, garantendo una gestione accurata dell'inventario senza compromettere la tenuta della cupola.
