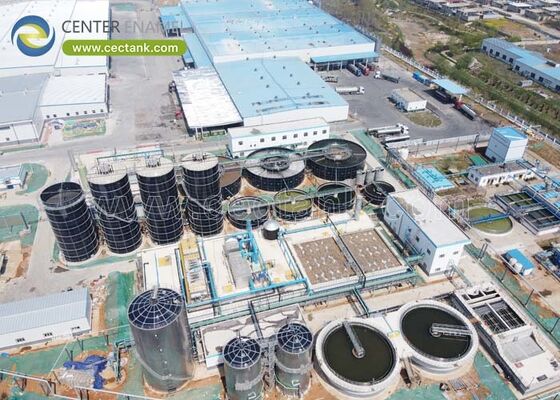

Serbatoi di stoccaggio per il trattamento delle acque: tipi, materiali e selezione

I serbatoi di stoccaggio per il trattamento delle acque tamponano l'acqua grezza, di processo e finita in modo che un impianto possa superare oscillazioni di flusso, pause di trattamento e picchi di domanda. Il materiale giusto previene contaminazione e corrosione per decenni. Progettato da Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), un serbatoio d'acqua in acciaio vetrificato (GFS) abbina uno smalto vetroso inerte all'acciaio imbullonato per resistere sia ai flussi potabili che a quelli di scarico senza rivestimento verniciato.

Cosa fa un serbatoio di stoccaggio per il trattamento delle acque

Un serbatoio di stoccaggio per il trattamento delle acque trattiene il liquido in una fase definita del processo di trattamento, dall'equalizzazione delle acque reflue in ingresso all'effluente chiarificato e all'acqua potabile. Il serbatoio deve mantenere l'acqua isolata dall'ambiente e dalla struttura stessa, motivo per cui la superficie interna e il sistema di giunzione sono importanti quanto il volume della calotta.

• Equalizzazione: Assorbe i picchi di flusso in modo che le unità a valle funzionino a carico costante.
• Chiarificazione: Trattiene l'acqua sedimentata o flocculata prima della filtrazione.
• Potabile: Immagazzina l'acqua finita sotto copertura per proteggerne la qualità.
• Buffer: Disaccoppia la velocità di trattamento dai limiti di domanda o scarico.

Caratteristiche chiave, componenti e tipi

I serbatoi di trattamento variano in base alla fase del processo e al materiale. I serbatoi imbullonati in acciaio vetrificato (GFS) sono adatti per impieghi corrosivi e modulari; l'acciaio saldato si adatta a volumi molto grandi; il cemento è utilizzato per opere civili pesanti; e i chiarificatori in cemento o acciaio sono sagomati per la sedimentazione. Ognuno ha il proprio tetto, ugello e configurazione di accesso.

• Materiali: GFS, acciaio saldato, cemento e FRP scambiano costo contro resistenza alla corrosione.
• Tetti: Cono fisso, cupola geodetica in alluminio o aperto con ringhiera secondo le normative.
• Interni: Deflettori, canali e miscelatori impostano il comportamento idraulico.
• Rivestimenti: Lo smalto GFS o un rivestimento certificato protegge la calotta dal flusso.

Applicazioni e condizioni operative

I serbatoi di stoccaggio per il trattamento delle acque si trovano negli impianti municipali, nelle linee di processo industriali e nei campi remoti. Trattengono acque reflue grezze, effluenti industriali equalizzati, acqua chiarificata, acqua di controlavaggio e riserva potabile. L'impiego potabile richiede l'approvazione di contatto NSF/ANSI 61 o WRAS, mentre l'impiego per scarichi richiede resistenza alle oscillazioni di pH e all'acido solfidrico.

• Municipale: Equalizzazione, aerazione, chiarificazione e stoccaggio di contatto.
• Industriale: Acqua di processo, spurgo di raffreddamento ed effluente trattato.
• Potabile: Riserva di acqua finita con approvazione NSF/ANSI 61 o WRAS.
• Clima: Il franco e l'isolamento gestiscono la perdita di gelo e calore.

Considerazioni tecniche

Il dimensionamento segue il processo di trattamento: volume di equalizzazione dal flusso di picco a quello medio, ritenzione di 20-40 giorni solo dove biologica, e volume di picco dalle curve di pompa e di domanda. La calotta è classificata secondo AWWA D103-09 per imbullonati o API 650 per saldati, con il rivestimento scelto per la chimica specifica dell'acqua che contiene.

• Chimica: pH, cloruri e H2S decidono il rivestimento e il grado dell'acciaio.
• Standard: AWWA D103-09 imbullonato, API 650 saldato, NSF/ANSI 61 per contatto.
• Ritenzione: Ore di equalizzazione, non giorni, per la maggior parte dei serbatoi di processo.
• Accesso: Passaggi, scale e ugelli di campionamento in base alle esigenze dell'operatore.

Vantaggi e limitazioni

I serbatoi in acciaio vetrificato (GFS) resistono a un'ampia gamma di pH e richiedono poca riverniciatura, il che riduce il costo del ciclo di vita. Una limitazione è che volumi singoli molto grandi superiori a circa 40.000 m3 sono costruiti in modo più economico saldati; per tali impieghi un serbatoio imbullonato GFS è meglio utilizzato in banchi modulari piuttosto che come un'unica grande calotta.

• Vantaggio: Lo smalto inerte sopravvive alle oscillazioni di pH e all'H2S meglio della vernice.
• Vantaggio: La costruzione imbullonata è veloce e riposizionabile.
• Limitazione: Soffitto a calotta singola vicino a 40.000 m3; più grandi richiedono saldati o multipli.
• Limitazione: L'uso potabile richiede un rivestimento documentato NSF/ANSI 61 o WRAS.

Parametri di progettazione

Questi sono i valori che uno specificatore dovrebbe vedere quotati per serbatoio. Confermano la struttura, il sistema di superficie e le giunzioni prima della fabbricazione, e sono la base per il test idrostatico e il registro di ispezione che segue.

Guida al confronto e alla selezione

Scegli il materiale del serbatoio in base alla chimica dell'acqua e al volume. L'acciaio vetrificato (GFS) è leader per impieghi corrosivi o modulari; l'acciaio saldato è leader per volumi singoli molto grandi; il cemento si adatta a opere civili pesanti permanenti. La tabella riassume il compromesso per un impianto tipico.

Best Practice: Come scegliere

Parti dalla chimica del flusso, quindi conferma l'approvazione di contatto per l'uso potabile e la prova del rivestimento per l'uso di scarico. Richiedi un test di continuità a 1500 V e un registro DFT per qualsiasi serbatoio smaltato. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) fornisce il calcolo, il certificato di rivestimento e il fascicolo di ispezione in modo che il serbatoio superi sia l'audit che l'operatività.

• Passo 1: Definire la chimica del flusso e l'uso (potabile vs scarico).
• Passo 2: Confermare l'approvazione di contatto o la prova del rivestimento, a seconda dei casi.
• Passo 3: Richiedere il test di continuità a 1500 V e un DFT di 0,25-0,40 mm.
• Passo 4: Controllare il pacchetto di ispezione e l'impianto di riferimento.

I serbatoi di stoccaggio per il trattamento delle acque sono selezionati in base a ciò che contengono, non in base a una singola forma preferita. Parti dalla chimica e dal volume, richiedi la prova del rivestimento e della normativa, e il serbatoio rimarrà pulito e a tenuta per la sua vita di progetto di 30-50 anni invece di diventare un onere di manutenzione.

Domande frequenti (FAQ)

Quali sono i principali tipi di serbatoi di stoccaggio per il trattamento delle acque?

Sono raggruppati per materiale (GFS imbullonato, acciaio saldato, cemento, FRP) e per fase del processo (equalizzazione, aerazione, chiarificazione, riserva potabile). Il materiale viene scelto in base alla chimica dell'acqua e al volume richiesto.

Quale serbatoio è migliore per l'acqua potabile?

Un serbatoio con un rivestimento certificato NSF/ANSI 61 o WRAS per il contatto, costruito secondo AWWA D103-09 (imbollonato) o API 650 (saldato). Il GFS è un'ottima opzione perché lo smalto è inerte e non necessita di riverniciatura.

Come resiste alla corrosione un serbatoio GFS?

Uno smalto vetroso viene fuso a 820-930°C sull'acciaio, formando una superficie inerte e non porosa che resiste alle oscillazioni di pH e all'acido solfidrico molto meglio di un rivestimento verniciato.

Quale capacità può raggiungere un serbatoio d'acqua imbullonato?

Un singolo serbatoio in acciaio vetrificato (GFS) copre circa 20-60.000 m3; impieghi più grandi sono soddisfatti con serbatoi multipli o con costruzione saldata al di sopra di tale limite.

Quale standard si applica ai serbatoi d'acqua imbullonati?

AWWA D103-09 per la calotta imbullonata, supportato da ISO 28765 per il sistema smaltato e, per il contatto potabile, NSF/ANSI 61 o WRAS.

Il serbatoio può essere spostato in seguito?

I serbatoi GFS imbullonati sono modulari e possono essere smontati e rimontati in un nuovo sito, cosa che i serbatoi saldati o in cemento non possono fare economicamente.
