Serbatoio di biogas in vetro fuso in acciaio: immagazzinamento inerte per attività anaerobica

Un serbatoio di biogas in vetro fuso in acciaio (GFS) immagazzina la materia prima di digestione anaerobica e il biogas in un guscio inerte rivestito di smalto destinato a durare 30-50 anni in condizioni acide e ricche di metano.Lo smalto viene fuso a 820-930°C sull'acciaio a 0.25-0.40 mm e testato a 1500 V secondo AWWA D103-09 e ISO 28765. Progettato da Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel).

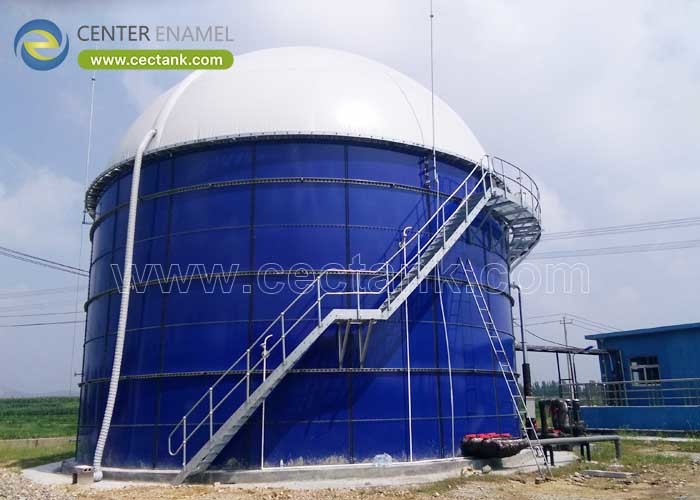

Cos'è un serbatoio di biogas fuso in vetro e acciaio

Un serbatoio di biogas in vetro fuso in acciaio (GFS) è un digestore in acciaio avvolto il cui interno è protetto da uno smalto vetroso fuso a 820-930 °C a 0,25-0,40 mm.superficie non porosa immagazzina liquami acidi e biogas senza vesciche per 30-50 anniLa capacità è di 500-50.000 m3 e la costruzione a bulloni evita la saldatura in loco in impianti AD remoti.

• Superficie:smalto fuso a 820-930°C.
• Inerte:resistente allo liquame acido.
• Distanza:500-50.000 m3.
• Costruire:avvitato, senza saldatura da campo.

Caratteristiche chiave, componenti e tipi

I serbatoi di biogas GFS sono costruiti come digestori CSTR con miscelatori o come serbatoi a tenuta a gas con un supporto a doppia membrana.e i tetti vanno da coni fissi a cupole geodesiche in alluminioLo stesso principio a bulloni si applica da un digestore di 500 m3 per aziende agricole a un impianto municipale di 50.000 m3.

• CSTR:Digestore misto.
• Tenitore:doppia membrana.
• Mantello:0.25-0.40 mm, testato.
• Tetti:cono o cupola.

Applicazioni e condizioni di funzionamento

Servono alle aziende agricole, alle aziende di trasformazione alimentare e ai comuni convertendo letame, residui e fanghi in energia.lo smalto resiste al pH 3-11 e 1-14 in gradi specialiLa miscelazione utilizza 5-15 W/m3 per mantenere i solidi in sospensione e il rendimento del gas stabile.

• Aziende agricole:concime e residui.
• Municipale:digestione dei fanghi.
• Gas:55-65% di metano.
• Miscela:5-15 W/m3.

Considerazioni tecniche

Il dimensionamento imposta la ritenzione idraulica a 20-40 giorni e la temperatura a 35-38°C, con biogas a 55-65% di metano e 5-30 mbar.5 e testato in vacanza a 1500 VIl supporto a doppia membrana è progettato per la pressione del gas da 5 a 30 mbar senza perdite.

• Ritenzione:20-40 giorni di HRT.
• Temperatura:35-38°C.
• Pressione:5-30 mbar.
• Prova:1500 V/m2.

Vantaggi e limiti

Lo smalto dà un interno quasi inerte che sopravvive all'acciaio verniciato per 30-50 anni e accelera l'erezione attraverso il bullonamento.5 a meno che non venga aggiunto un passaggio di correzioneQuesto limite deve essere confermato durante la progettazione del processo, non dopo che il serbatoio è nel terreno, altrimenti la garanzia del rivestimento è a rischio.

• Vantaggi:Inerte, da 30 a 50 anni.
• Vantaggi:costruzione veloce.
• Limitazione:non per pH < 5,5 come è.
• Confine:confermare il pH nel progetto.

Parametri di progettazione

Le cifre riportate di seguito sono i valori di carico che un fornitore dovrebbe citare per ogni serbatoio di biogas GFS; le capacità raggiungono i 50.000 m3 e la durata di progetto è di 30-50 anni.,e sistema di gas prima che l'acciaio venga ordinato per un servizio anaerobico.

Guida per il confronto e la selezione

Contro acciaio e calcestruzzo saldato, un serbatoio di biogas in vetro fuso in acciaio (GFS) vince per resistenza alla corrosione e velocità di costruzione per la gamma 500-50.000 m3.Utilizzare la tabella per abbinare il materiale per alimentare corrosività, la logistica del sito, e la vita richiesta.

Migliori pratiche: come scegliere

Indicare la DFT dello smalto di 0,25-0,40 mm, la prova di vacanza a 1500 V e il calcolo ISO 28765; richiedere riferimenti da dazi sul biogas di volume e materia prima simili.Shijiazhuang Zhengzhong Technology Co.., Ltd. (Center Enamel) rilascia disegni, registrazioni NDE e pacchetti di ispezione per serbatoio.

• Chiedete:Calcolo ISO 28765.
• Verificare:Prova a 1500 V, 0,25-0,40 mm.
• Conferma:riferimento del biogas.
• Confezione:Disegni più NDE.

Conclusioni

Un serbatoio di biogas GFS è un sistema di rivestimento, un calcolo del codice e un registro di ispezione costruito per durare 30-50 anni in condizioni acide e ricche di gas.Scegli un fornitore che mostra la prova dello smalto e la matematica ISO 28765 piuttosto che uno che promette solo un prezzo basso.

Domande frequenti (FAQ)

Cos'è un serbatoio di biogas in vetro fuso in acciaio?

Un digestore a bulloni con interno di smalto vetroso fuso a 820-930°C, dando una superficie inerte con capacità da 500 a 50.000 m3.

Quale standard si applica?

Il guscio è progettato secondo AWWA D103-09 e ISO 28765, con controllo impianto secondo ISO 9001 e ISO 45001.

Come si verifica lo smalto?

Le piastre sono esplose a Sa 2.5, fuso a 820-930°C e testato a 1500 V per metro quadrato.

Che pressione ha?

Il biogas viene immagazzinato a 5-30 mbar, di solito in un supporto a doppia membrana sul serbatoio.

Che pH di alimentazione puo' gestire?

pH 3-11 tipico, con un grado speciale 1-14 per i flussi più violenti; al di sotto del pH 5,5 è necessario un passaggio di correzione.

Può essere personalizzato?

Capacità, miscelatore, tetto, supporto e grado di rivestimento sono progettati per materia prima, con disegni rilasciati per serbatoio.

Principali insegnamenti

• Lo smalto GFS resiste allo slurry acido di biogas per 30-50 anni.
• A 35-38°C, 55-65% di metano, 5-30 mbar.
• Richiede ISO 28765 più una prova di vacanza a 1500 V.
• Confirmare il pH dell'alimentazione durante la progettazione, non dopo la costruzione.
