Serbatoi di acciaio a bullone contro saldature: una guida di confronto e decisione per l'acquirente

I serbatoi in acciaio imbullonati sono recipienti di stoccaggio assemblati da pannelli rivestiti in fabbrica uniti con bulloni di grado 8.8, evitando saldature in cantiere per un montaggio più rapido e controllato. Le capacità raggiungono 20-60.000 m3 con una vita utile di 30-50 anni, progettati secondo AWWA D103-09 e ISO 28765. Progettati da Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), sono adatti per acqua, acque reflue e biogas in tutto il mondo.

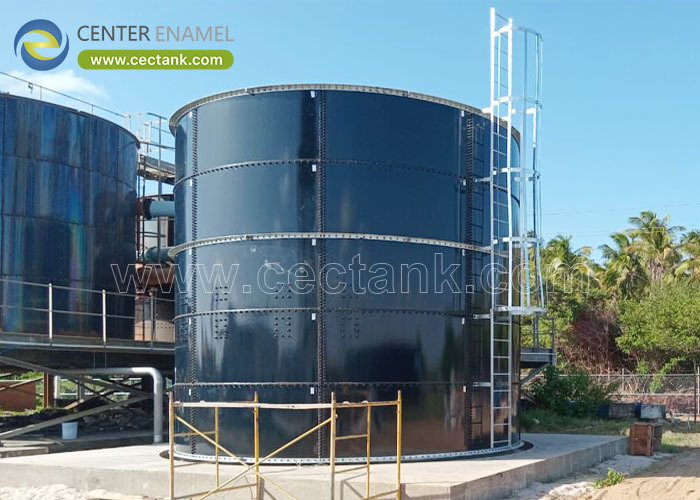

I serbatoi in acciaio imbullonati sono recipienti costruiti con pannelli piatti, rivestiti in fabbrica, spediti in cantiere e fissati con bulloni di grado 8.8 e guarnizioni. Il rivestimento viene fuso o polimerizzato in fabbrica a 0,25-0,45 mm, quindi testato per difetti a 1500 V, garantendo una qualità ripetibile. Le capacità raggiungono 20-60.000 m3 e il guscio è calcolato secondo AWWA D103-09 e ISO 28765.

• Costruzione: imbullonato, nessuna saldatura in cantiere.
• Bulloni: sigillati di grado 8.8.
• Rivestimento: 0,25-0,45 mm in fabbrica.
• Gamma: 20-60.000 m3.

I serbatoi in acciaio imbullonati utilizzano smalto vetro-fuso-su-acciaio (GFS), epossidico fuso (FBE) o rivestimenti zincati, tutti su gusci imbullonati con tetti sigillati. Il sistema a pannelli consente la spedizione in flat-pack e scala da 20 m3 a 60.000 m3. Ogni pannello è etichettato QA, quindi il serbatoio assemblato è completamente tracciabile e verificabile dalla fabbrica al cantiere.

• GFS: smalto fuso a 820-930°C.
• FBE: rivestimento epossidico in polvere.
• Zincato: rivestito di zinco.
• Traccia: pannelli etichettati QA.

Sono utilizzati per acqua, acque reflue, biogas, cereali e protezione antincendio dove la saldatura in cantiere è costosa o remota. Poiché il rivestimento è applicato in fabbrica, i serbatoi imbullonati sono adatti per applicazioni corrosive (pH 3-11, 1-14 speciali) e climi da -20 a 50°C. Gli appaltatori EPC li preferiscono dove la logistica e la velocità di montaggio superano i volumi singoli più grandi.

• Settori: acqua, acque reflue, biogas.
• Chimica: pH 3-11, 1-14 speciale.
• Clima: -20 a 50°C.
• Vantaggio: remoto, montaggio rapido.

Il guscio è calcolato secondo AWWA D103-09 e ISO 28765, le lamiere sabbiate a Sa 2.5 e rivestite a 0,25-0,45 mm, quindi testate per difetti a 1500 V. I bulloni sono di grado 8.8 con guarnizioni di tenuta; la fondazione è progettata per la pressione idrostatica. Il rivestimento in fabbrica è il vantaggio qualitativo chiave rispetto ai serbatoi saldati in cantiere.

• Calcolo: AWWA D103-09 / ISO 28765.
• Rivestimento: 0,25-0,45 mm, 1500 V.
• Bulloni: sigillati di grado 8.8.
• Vantaggio: rivestimento in fabbrica.

I serbatoi in acciaio imbullonati si montano più velocemente e con un migliore controllo del rivestimento rispetto ai serbatoi saldati, e vengono spediti in flat-pack. La limitazione rispetto ai saldati è la capacità: un singolo serbatoio imbullonato raggiunge un massimo di circa 60.000 m3, quindi per volumi superiori si utilizzano costruzioni saldate o più serbatoi imbullonati collegati in parallelo. Questo limite è una decisione logistica, non una lacuna qualitativa.

• Vantaggio: rapido, rivestimento in fabbrica.
• Vantaggio: spedizione in flat-pack.
• Limitazione: ≤60.000 m3 singolo.
• Limite: saldato o collegato in parallelo sopra.

Le cifre sottostanti sono i valori di carico che un fornitore dovrebbe fornire per ogni serbatoio in acciaio imbullonato; le capacità raggiungono 60.000 m3 e la vita utile di progettazione va dai 30 ai 50 anni. Consentono a un ingegnere di confermare il guscio, il rivestimento e il sistema di giunzione prima che i pannelli vengano ordinati.

Rispetto all'acciaio saldato, un serbatoio imbullonato vince in velocità di montaggio e controllo del rivestimento, ma si ferma a circa 60.000 m3. Utilizzare la tabella per decidere in base al metodo di montaggio, capacità, rivestimento e trasporto quando si scelgono serbatoi in acciaio imbullonati rispetto a quelli saldati.

Scegliere imbullonato quando la saldatura in cantiere è costosa, il controllo della corrosione è importante, o il volume è inferiore a 60.000 m3; scegliere saldato sopra tale valore. In entrambi i casi sono necessari il calcolo ISO 28765 e il test di difetti a 1500 V. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) rilascia disegni, registrazioni NDE e pacchetti di ispezione per serbatoio.

• Imbullonato quando: remoto, corrosivo, <60.000 m3.
• Saldato quando: volume molto grande.
• Sempre: ISO 28765 + 1500 V.
• Pacchetto: disegni più NDE.

I serbatoi in acciaio imbullonati scambiano un po' di volume per serbatoio singolo per un controllo del rivestimento e una velocità di montaggio molto migliori. Abbinare il metodo di costruzione alla capacità e al sito, richiedere i calcoli normativi e le prove, e l'asset performa per 30-50 anni.

Recipienti assemblati da pannelli in acciaio rivestiti in fabbrica con bulloni di grado 8.8, capacità 20-60.000 m3, evitando saldature in cantiere.

L'imbullonato vince per controllo del rivestimento, velocità e siti remoti; il saldato vince sopra i 60.000 m3 o per applicazioni di idrocarburi molto grandi.

Il guscio è progettato secondo AWWA D103-09 e ISO 28765, con controllo dell'impianto secondo ISO 9001 e ISO 45001.

Le lamiere vengono sabbiate a Sa 2.5, rivestite a 0,25-0,45 mm DFT, e testate per difetti a 1500 V per metro quadrato.

Smalto vetro-fuso-su-acciaio, epossidico fuso, e zinco galvanizzato, ciascuno abbinato al prodotto immagazzinato.

Sì. Capacità, grado di rivestimento, tetto e raccordi sono ingegnerizzati per ogni applicazione, con disegni rilasciati per serbatoio.

• Imbullonato = rivestimento in fabbrica + bulloni di grado 8.8, nessuna saldatura in cantiere.
• Ideale per velocità, controllo del rivestimento e siti remoti.
• Limite di capacità per serbatoio singolo vicino a 60.000 m3; collegato in parallelo sopra.
• Scegliere imbullonato sotto i 60.000 m3, saldato sopra.
