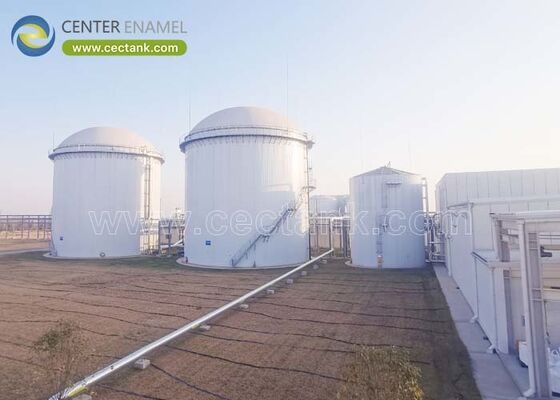

Serbatoio di acciaio a bullone: come funziona e quando usarlo

Un serbatoio in acciaio imbullonato è un recipiente di stoccaggio assemblato in cantiere da pannelli in acciaio rivestiti in fabbrica, uniti con bulloni di grado 8.8, evitando saldature in cantiere. Il rivestimento smaltato o epossidico di fabbrica viene applicato in condizioni controllate e verificato secondo AWWA D103-09 e ISO 28765. Progettati da Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), i serbatoi imbullonati raggiungono 20-60.000 m3 e una vita utile di progetto di 30-50 anni.

Un serbatoio in acciaio imbullonato è un recipiente costruito con pannelli piatti in acciaio spediti in cantiere e fissati con bulloni di grado 8.8 e guarnizioni, anziché saldati. Il rivestimento viene fuso o polimerizzato in fabbrica a 0,25-0,45 mm, quindi testato per difetti a 1500 V, in modo che la qualità sia ripetibile. Le capacità raggiungono 20-60.000 m3 e il guscio è calcolato secondo AWWA D103-09 e ISO 28765.

• Costruzione: imbullonato, nessuna saldatura in cantiere.
• Bulloni: grado 8.8 con guarnizioni.
• Rivestimento: 0,25-0,45 mm in fabbrica.
• Gamma: 20-60.000 m3.

I serbatoi imbullonati sono classificati per rivestimento: vetroceramica su acciaio (GFS) con smalto fuso a 820-930°C, epossidico fuso (FBE) o zincato. Tutti utilizzano gusci imbullonati con tetti sigillati, boccaporti e ugelli. Il sistema a pannelli consente la spedizione in flat-pack e lo stesso principio di bullonatura si applica da unità compatte da 20 m3 a stoccaggio di massa da 60.000 m3.

• GFS: smalto fuso 820-930°C.
• FBE: rivestimento epossidico in polvere.
• Zincato: rivestito di zinco.
• Scala: da 20 a 60.000 m3.

Servono per acqua, acque reflue, biogas, grano e protezione antincendio dove la saldatura in cantiere è costosa o remota. Poiché il rivestimento è applicato in fabbrica, i serbatoi imbullonati sono adatti per impieghi corrosivi (pH 3-11, 1-14 speciali) e climi da -20 a 50°C. Gli appaltatori EPC li preferiscono dove la logistica e la velocità di montaggio superano i volumi singoli più grandi.

• Settori: acqua, acque reflue, biogas.
• Chimica: pH 3-11, 1-14 speciali.
• Clima: da -20 a 50°C.
• Vantaggio: remoto, costruzione rapida.

Il guscio è calcolato secondo AWWA D103-09 e ISO 28765, le lamiere sabbiate a Sa 2.5 e rivestite a 0,25-0,45 mm, quindi testate per difetti a 1500 V. I bulloni sono di grado 8.8 con guarnizioni di tenuta; la fondazione è progettata per la pressione idrostatica. Ogni pannello è etichettato QA, quindi il serbatoio assemblato è completamente tracciabile e verificabile.

• Calcolo: AWWA D103-09 / ISO 28765.
• Rivestimento: 0,25-0,45 mm, 1500 V.
• Bulloni: grado 8.8 sigillati.
• Traccia: pannelli etichettati QA.

I serbatoi in acciaio imbullonato si montano più velocemente e con un migliore controllo del rivestimento rispetto ai serbatoi saldati, e vengono spediti in flat-pack. La limitazione è la capacità: un singolo serbatoio imbullonato raggiunge un massimo di circa 60.000 m3, quindi per impieghi superiori si utilizzano costruzioni saldate o più serbatoi imbullonati collegati. Questo limite è una decisione logistica, non una lacuna di qualità.

• Vantaggio: rapido, rivestimento di fabbrica.
• Vantaggio: spedizione in flat-pack.
• Limitazione: ≤60.000 m3 singolo.
• Limite: saldatura o collegamento multiplo sopra.

Le cifre seguenti sono i valori di carico che un fornitore dovrebbe fornire per serbatoio imbullonato; le capacità raggiungono 60.000 m3 e la vita utile di progetto dura 30-50 anni. Consentono a un ingegnere di confermare il guscio, il rivestimento e il sistema di giunzione prima che i pannelli vengano ordinati.

Rispetto all'acciaio saldato, al calcestruzzo e alla vetroresina, un serbatoio in acciaio imbullonato vince in velocità di montaggio e controllo del rivestimento per la gamma 20-60.000 m3. Utilizzare la tabella per abbinare il materiale alla corrosività del prodotto, alla logistica del sito e alla vita utile richiesta.

Chiedere:

• calcolo ISO 28765.Verificare:
• test 1500 V, 0,25-0,45 mm.Confermare:
• corrispondenza rivestimento-chimica.Pacchetto:
• disegni più NDE.Conclusione

Domande frequenti (FAQ)

L'imbullonato è meglio del saldato?

Quale standard si applica?

Come viene verificato il rivestimento?

Quali rivestimenti sono disponibili?

Può essere personalizzato?

Punti chiave

• Ideale per velocità, controllo del rivestimento e siti remoti.
• Limite per serbatoio singolo vicino a 60.000 m3; collegamento multiplo sopra.
• Richiedere il calcolo ISO 28765 più un test di difetti a 1500 V.
