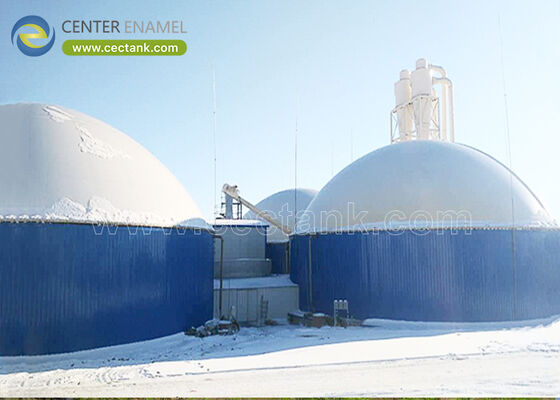

Serbatoi di biogas: tipi, materiali e scelta per impianti AD

Un serbatoio per biogas immagazzina il materiale organico e il biogas catturato in un guscio resistente alla corrosione, garantito per 30-50 anni in condizioni acide e ricche di metano. La forma più comune fonde lo smalto vetroso a 820-930°C per un interno inerte. Progettati da Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) secondo AWWA D103-09 e ISO 28765, questi serbatoi servono fattorie, municipalità e industria.

Un serbatoio per biogas è un recipiente che contiene il materiale per la digestione anaerobica e il biogas che produce, operando a una temperatura mesofila di 35-38°C con il 55-65% di metano a 5-30 mbar. Nella forma Glass-Fused-to-Steel (GFS), l'interno presenta uno smalto fuso a 820-930°C fino a 0,25-0,40 mm, resistente al liquame acido. Le capacità vanno da 500 a 50.000 m³ per un singolo digestore.

• Temp: 35-38°C mesofila.
• Gas: 55-65% metano, 5-30 mbar.
• Superficie: smalto da 0,25-0,40 mm.
• Gamma: 500-50.000 m³.

I serbatoi per biogas sono disponibili come digestori CSTR con miscelatori, come stoccaggio a tenuta di gas con un serbatoio a doppia membrana o come lagune coperte. Il guscio presenta uno smalto o un rivestimento epossidico testato per difetti, e i tetti vanno da coni fissi a cupole geodetiche in alluminio. Abbinamenti comuni sono CSTR per liquami e UASB per acque reflue ad alta concentrazione, ciascuno progettato in base al pH e ai solidi dell'alimentazione.

• CSTR: digestore miscelato.
• Serbatoio: doppia membrana.
• Rivestimento: smalto o epossidico.
• Tetto: cono o cupola.

Servono fattorie che convertono letame, trasformatori alimentari che trattano rifiuti organici e municipalità che trattano fanghi. Poiché l'interno resiste a pH 3-11 e 1-14 in gradi speciali, la stessa famiglia di serbatoi copre la digestione umida e lo stoccaggio del gas in un unico sito. La miscelazione utilizza 5-15 W/m³ per mantenere i solidi in sospensione e la resa di gas stabile.

• Fattorie: letame e residui.
• Comunale: digestione fanghi.
• pH: 3-11, 1-14 speciale.
• Miscelazione: 5-15 W/m³.

Il dimensionamento imposta il tempo di ritenzione idraulica a 20-40 giorni e la temperatura a 35-38°C, con biogas al 55-65% di metano e 5-30 mbar. Il guscio è calcolato secondo AWWA D103-09 e ISO 28765, le lamiere sabbiate a Sa 2.5 e testate per difetti a 1500 V. Il serbatoio e la guarnizione sono progettati per la pressione del gas di 5-30 mbar senza perdite.

• Ritenzione: 20-40 giorni HRT.
• Temperatura: 35-38°C.
• Gas: 55-65% metano.
• Pressione: 5-30 mbar.
• Energia di miscelazione: 5-15 W/m³.
• Spessore smalto: 0,25-0,40 mm.
• Test difetti: 1500 V.
• Base normativa: AWWA D103-09 / ISO 28765.
• Limitazione da verificare: pH dell'alimentazione inferiore a 5,5.

L'interno in smalto inerte dura più dell'acciaio verniciato per 30-50 anni e accelera il montaggio tramite bullonatura. Una limitazione reale è che il GFS non è adatto a materiali con pH inferiore a 5,5 a meno che non venga aggiunto un passaggio di correzione; questo limite deve essere confermato durante la progettazione del processo, altrimenti la garanzia del rivestimento è a rischio in caso di alimentazione acida.

• Vantaggio: inerte, 30-50 anni.
• Vantaggio: montaggio rapido bullonato.
• Limitazione: non per pH<5,5 così com'è.
• Limite: confermare il pH in fase di progettazione.

Le cifre seguenti sono i valori di carico che un fornitore dovrebbe indicare per serbatoio per biogas; le capacità raggiungono i 50.000 m³ e la vita di progettazione dura 30-50 anni. Consentono a un ingegnere di confermare il guscio, il rivestimento e il sistema del gas prima che l'acciaio venga ordinato per un utilizzo anaerobico.

Rispetto all'acciaio saldato, al calcestruzzo e alla vetroresina, un serbatoio per biogas in Glass-Fused-to-Steel (GFS) vince per resistenza alla corrosione e velocità di costruzione per l'intervallo 500-50.000 m³. Utilizzare la tabella per abbinare il materiale alla corrosività dell'alimentazione, alla logistica del sito e alla vita utile richiesta.

Specificare lo spessore dello smalto di 0,25-0,40 mm, il test difetti a 1500 V e il calcolo ISO 28765; richiedere referenze da applicazioni per biogas di volume simile. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) rilascia disegni, registrazioni NDE e pacchetti di ispezione per serbatoio.

• Chiedere: Calcolo ISO 28765.
• Verificare: Test 1500 V, 0,25-0,40 mm.
• Confermare: riferimento biogas.
• Pacchetto: disegni più NDE.

Un serbatoio per biogas è un sistema di rivestimento, un calcolo normativo e un registro di ispezione costruito per durare 30-50 anni in condizioni acide e ricche di gas. Scegliere un fornitore che dimostri la prova dello smalto e la matematica ISO 28765.

Un recipiente che immagazzina materiale per la digestione anaerobica e biogas, tipicamente da 500 a 50.000 m³, operante a 35-38°C con 55-65% di metano.

Lo smalto Glass-Fused-to-Steel resiste al liquame acido per 30-50 anni; calcestruzzo e acciaio saldato sono alternative per applicazioni specifiche.

Il guscio bullonato è progettato secondo AWWA D103-09 e ISO 28765, con controllo dell'impianto secondo ISO 9001 e ISO 45001.

Le lamiere vengono sabbiate a Sa 2.5, rivestite fino a 0,25-0,40 mm di spessore e testate per difetti a 1500 V per metro quadrato.

Il biogas viene immagazzinato a 5-30 mbar, solitamente in un serbatoio a doppia membrana sopra il digestore.

Sì. Capacità, miscelatore, tetto, serbatoio e grado di rivestimento sono progettati in base al materiale, con disegni rilasciati per serbatoio.

• I serbatoi per biogas funzionano a 35-38°C con 55-65% di metano a 5-30 mbar.
• Lo smalto GFS resiste al liquame acido per 30-50 anni.
• Richiedere ISO 28765 più un test difetti a 1500 V.
• Confermare il pH dell'alimentazione durante la progettazione, non dopo la costruzione.
