Serbatoi in acciaio: confronto tra opzioni imbullonate GFS, saldate e prefabbricate

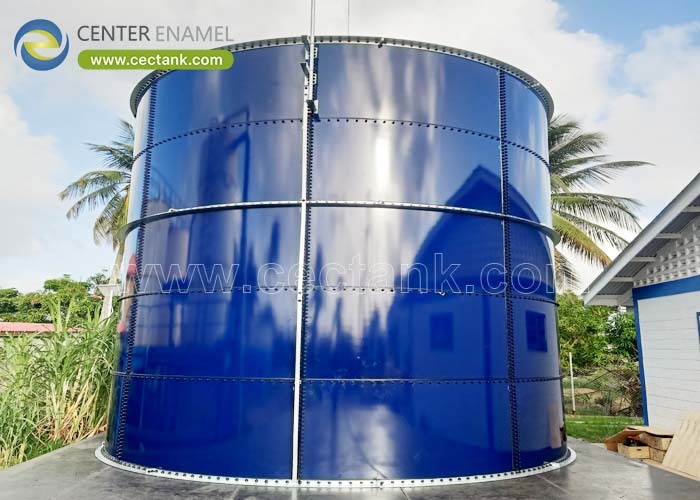

I serbatoi in acciaio immagazzinano acqua, acque reflue, carburante e liquidi di processo in ogni settore, ma la parola 'acciaio' nasconde tre costruzioni molto diverse. La scelta determina la capacità, la difesa dalla corrosione e quanto a lungo il sito rimane un cantiere. Progettato da Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), un serbatoio imbullonato in vetroceramica (GFS) è una delle tre famiglie e quello più spesso specificato per impieghi corrosivi.

Cos'è un serbatoio in acciaio

Un serbatoio in acciaio è un contenitore di liquidi costruito con lamiere d'acciaio, distinto dal modo in cui le lamiere sono unite. I serbatoi imbullonati utilizzano pannelli guarniti e fissati; i serbatoi saldati utilizzano saldature continue; i serbatoi prefabbricati sono fabbricati e testati fuori sede, quindi consegnati. Il metodo di giunzione definisce il diametro realizzabile, il sistema di rivestimento e la manodopera in cantiere.

• Imbullonato: Pannelli spediti piatti, montati con bulloni e guarnizioni di grado 8.8.
• Saldato: Saldatura continua in cantiere, classificato secondo API 650 o EN 14015.
• Prefabbricato: Realizzato e testato in fabbrica, quindi trasportato.
• Comune: Tutti e tre servono per acqua, rifiuti, carburante e processi.

Caratteristiche chiave, componenti e tipi

Oltre alla giunzione, i serbatoi in acciaio differiscono per rivestimento e fodera. Un serbatoio imbullonato in vetroceramica (GFS) fonde uno smalto vetroso a 820-930°C per una superficie inerte; i serbatoi saldati si affidano a rivestimenti applicati in campo; le unità prefabbricate hanno una finitura di fabbrica. I tetti vanno dal cono fisso al cupolino geodetico in alluminio e, per il carburante, ai tetti flottanti interni.

• Rivestimento: Smalto GFS, epossidico o zincatura a seconda dell'uso.
• Tetto: Cono, cupola o flottante a seconda del prodotto e del codice.
• Fondazione: Anello o platea dimensionati per il carico del guscio.
• Fodere: Protezione catodica dove il terreno o il prodotto lo richiedono.

Applicazioni e condizioni operative

I serbatoi in acciaio contengono acqua potabile, acque reflue equalizzate, petrolio greggio e prodotti, riserve antincendio e liquidi di processo industriali. I GFS imbullonati sono leader per impieghi corrosivi o modulari; i saldati per volumi molto grandi superiori a 40.000 m3; i prefabbricati per serbatoi piccoli e standardizzati dove il trasporto lo consente.

• Acqua: Stoccaggio di acqua potabile e di processo sotto copertura.
• Rifiuti: Equalizzazione e digestione dove la chimica è aggressiva.
• Carburante: API 650 saldato con tetti flottanti.
• Antincendio: Riserva NFPA 22, spesso saldato o imbullonato GFS.

Considerazioni tecniche

La selezione inizia dal volume e dalla chimica. I GFS imbullonati coprono 500-40.000 m3 con montaggio rapido; i saldati coprono fino a 150.000 m3 ma richiedono più impianti di cantiere e NDE. Il rivestimento viene scelto in base a pH, cloruri e temperatura, e il guscio viene calcolato secondo AWWA D103-09, API 650 o EN 14015, a seconda dei casi.

• Volume: Imbullonato fino a 60.000 m3, saldato fino a 150.000 m3.
• Chimica: pH e cloruri determinano la fodera.
• Standard: AWWA D103-09, API 650, EN 14015 per costruzione.
• Tempo di costruzione: Imbullonato è il più veloce; saldato richiede saldatura e NDE.

Vantaggi e limitazioni

I serbatoi imbullonati in vetroceramica (GFS) resistono alla corrosione e si spostano facilmente, ma raggiungono un limite di circa 40.000 m3 per guscio. I serbatoi saldati raggiungono i volumi più grandi ma richiedono lavori pesanti in cantiere e riverniciature successive. La limitazione da verificare è semplicemente il soffitto a guscio singolo rispetto al volume richiesto, che decide la famiglia prima che venga discusso qualsiasi rivestimento.

• Imbullonato GFS: Resistente alla corrosione, modulare, veloce.
• Saldato: Volumi più grandi, più lento, più impianti di cantiere.
• Prefabbricato: Finitura di qualità, limitato dalle dimensioni di trasporto.
• Confine: Sopra ~40.000 m3 guscio singolo, preferire saldato o multiplo.

Parametri di progettazione

Questi valori definiscono le specifiche di un serbatoio in acciaio indipendentemente dalla costruzione. Consentono all'ingegnere di confermare il guscio, il sistema di superficie e le giunzioni, e sono i numeri riportati nel test idrostatico e nel registro di ispezione.

Guida al confronto e alla selezione

Le tre costruzioni scambiano capacità, difesa dalla corrosione e metodo di costruzione. Il vetroceramica (GFS) imbullonato è leader per impieghi corrosivi e modulari; il saldato è leader per volumi molto grandi; il prefabbricato è adatto per serbatoi piccoli e standardizzati. La tabella mappa ciascuno al suo miglior adattamento.

Partire dal volume e dalla chimica, quindi scegliere la costruzione che soddisfa entrambi senza sovra-specificare. Richiedere la prova del rivestimento per la costruzione scelta e per GFS richiedere un test di vacanza da 1500 V. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) rilascia il file di calcolo e ispezione in modo che la costruzione scelta sia verificabile, non presunta.

Passo 1:

• Definire il volume e il carico corrosivo del liquido.Passo 2:
• Scegliere GFS imbullonato, saldato o prefabbricato per adattarsi a entrambi.Passo 3:
• Richiedere la prova del rivestimento e NDE per quella costruzione.Passo 4:
• Confermare il pacchetto di ispezione e un riferimento.'Serbatoio in acciaio' è una famiglia, non un prodotto. Abbinare la costruzione al volume e alla chimica: GFS imbullonato per impieghi corrosivi e modulari, saldato per i gusci più grandi, prefabbricato per serbatoi piccoli standard, e l'asset performa per la sua vita di progetto di 30-50 anni.

Domande frequenti (FAQ)

Quali sono i principali tipi di serbatoi in acciaio?

Imbullonati (pannelli fissati in cantiere), saldati (saldatura continua in campo) e prefabbricati (realizzati e testati in fabbrica). Differiscono per capacità, rivestimento e manodopera in cantiere.

Quale serbatoio in acciaio resiste meglio alla corrosione?

Un serbatoio imbullonato in vetroceramica (GFS), dove lo smalto vetroso fuso a 820-930°C fornisce una superficie inerte che supera l'acciaio verniciato in servizio acido o abrasivo.

Quale capacità può raggiungere un serbatoio in acciaio imbullonato?

Un singolo serbatoio imbullonato GFS copre circa 20-60.000 m3; la costruzione saldata si estende fino a circa 150.000 m3 per impieghi molto grandi.

Quale standard si applica ai serbatoi saldati vs imbullonati?

I gusci imbullonati seguono AWWA D103-09 (e ISO 28765 per GFS); i gusci saldati seguono API 650 o EN 14015.

I serbatoi imbullonati sono robusti quanto quelli saldati?

Per il loro volume nominale lo sono, poiché il guscio viene calcolato allo stesso modo e le giunzioni sono guarnite e serrate secondo le specifiche; sono semplicemente costruiti in modo diverso.

Un serbatoio imbullonato può essere spostato in seguito?

Sì, i serbatoi imbullonati GFS sono modulari e possono essere smontati e rimontati, cosa che i serbatoi saldati e prefabbricati non possono fare economicamente.
