20000 m3 serbatoi di acciaio per l'acqua: progettazione di un grande serbatoio avvolto o saldato

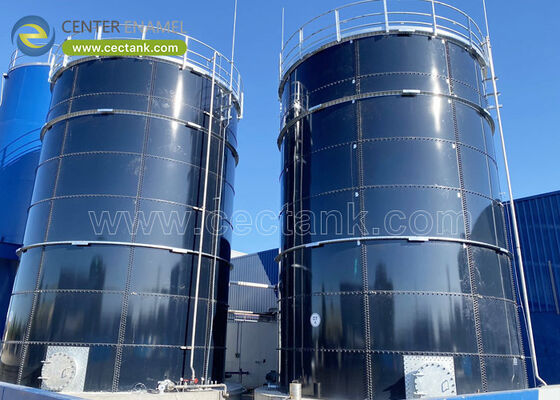

Un serbatoio di stoccaggio dell'acqua in acciaio da 20.000 m3 è un'importante riserva comunale o industriale che deve rimanere impermeabile per decenni durante il ciclo quotidiano. A questo volume sono validi sia imbullonati Glass-Fused-to-Steel (GFS) che l'acciaio saldato, e la scelta dipende dalla logistica del sito e dalle esigenze di rivestimento. Progettato da Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), un serbatoio GFS da 20.000 m3 è costruito con pannelli imbullonati con una superficie smaltata inerte.

Un serbatoio d'acqua in acciaio da 20.000 m3 contiene venti milioni di litri, sufficienti per il buffer di un comune di medie dimensioni o per una riserva di processo industriale. Su questa scala l'altezza del guscio, il diametro e il carico della fondazione sono i fattori determinanti della progettazione e il serbatoio deve assorbire i cicli giornalieri di riempimento-estrazione senza affaticamento dei giunti o del rivestimento.

• Volume:20.000 m3 = 20 milioni di litri.
• Ruolo:Buffer comunale o riserva di processo.
• Ciclo:Prelievo giornaliero, cambiamento termico.
• Autista:Guscio, fondazione e rivestimento.

Un serbatoio da 20.000 m3 è costruito come un grande recipiente GFS imbullonato (pannelli, bulloni di grado 8,8, giunzioni con guarnizioni) o come guscio saldato secondo API 650. Entrambi utilizzano un tetto fisso o a cupola geodetica e una parete anulare o una fondazione in soletta. GFS apporta uno smalto inerte; saldato conferisce il familiare aspetto a guscio singolo con rivestimento sul campo.

• GFS imbullonato:Pannelli, smalto inerte, costruzione rapida.
• Saldato:Calotta API 650, rivestimento applicato sul campo.
• Tetto:Cupola geodetica a cono o in alluminio.
• Fondazione:Muro ad anello o soletta su terreno.

Serbatoi d'acciaio da ventimila metri cubi servono i sistemi idrici cittadini, i complessi industriali e i distretti di irrigazione. Funzionano a una temperatura ambiente fino a 60°C, circolano durante il giorno e devono proteggere la qualità dell'acqua al coperto, motivo per cui la tenuta del tetto e la superficie interna sono specificate insieme alla struttura.

• Comunale:Buffer cittadino e riserva di pressione.
• Industriale:Processo e riserva antincendio.
• Irrigazione:Deposito distrettuale.
• Qualità:Interno coperto e inerte.

A 20.000 m3 il guscio viene calcolato con il metodo di un piede secondo AWWA D103-09 (bullonato) o API 650 (saldato), con lo spessore della piastra che cresce verso la base fino a 6-40 mm. La fondazione sostiene l'intero peso dell'acqua più il guscio, quindi il cuscinetto del terreno determina il rapporto tra diametro e altezza. Il rivestimento è scelto per l'acqua e il clima.

• Conchiglia:Metodo a un piede, piastra da 6-40 mm.
• Fondazione:Set di cuscinetti per il commercio D/H.
• Standard:D103-09 o API 650.
• Rivestimento:Smalto GFS o vernice certificata.

Un serbatoio GFS da 20.000 m3 imbullonato resiste alla corrosione e si monta senza pesanti impianti di saldatura, il che riduce la costruzione. Una limitazione è che diametri molto grandi richiedono fondazioni ampie e preparate e un attento accesso con gru; questo confine deve essere verificato rispetto al sito, perché un'impronta di 20.000 m3 è significativa anche quando il guscio è bullonato.

• Vantaggio:Smalto inerte, costruzione rapida imbullonata.
• Vantaggio:Nessun impianto di saldatura pesante in loco.
• Limitazione:Una grande impronta necessita di terreno preparato.
• Limitazione:L'accesso alla gru e ai pannelli deve essere pianificato.

I valori seguenti sono i checkpoint ingegneristici per un serbatoio d'acqua in acciaio da 20.000 m3. Consentono al progettista di confermare l'involucro, il carico della fondazione e il rivestimento prima che venga ordinato l'acciaio, e alimentano la prova idrostatica e il registro delle ispezioni.

Per un serbatoio da 20.000 m3 sono in gamma sia GFS imbullonati che saldati; la tabella li mette a confronto su costruzione, rivestimento e logistica in modo che il proprietario possa adattare il serbatoio al sito e alla filosofia di manutenzione.

Confermare prima la portanza del terreno, quindi impostare il diametro rispetto all'altezza, scegliere GFS imbullonato o saldato e richiedere la prova del rivestimento per l'acqua. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) fornisce il calcolo del guscio, il certificato di rivestimento e il file di ispezione in modo che un serbatoio da 20.000 m3 venga progettato, non stimato.

• Passaggio 1:Confermare la portanza e l'impronta del terreno.
• Passaggio 2:Impostare il diametro rispetto all'altezza dal carico.
• Passaggio 3:Scegli GFS imbullonato o API 650 saldato.
• Passaggio 4:Richiedere prova del rivestimento e file di ispezione.

Un serbatoio d'acqua in acciaio da 20.000 m3 è un oggetto di ingegneria, non un articolo di catalogo. Inizia dalla fondazione, scegli imbullonati Glass-Fused-to-Steel (GFS) o saldati in base al sito e alle esigenze di rivestimento, e prova il guscio e la superficie prima che l'acciaio venga tagliato, e la riserva servirà per la sua vita di progetto di 30-50 anni.

SÌ. Un serbatoio GFS (Glass-Fused-to-Steel) da 20.000 m3 è costruito con pannelli imbullonati e rientra ampiamente nella gamma a guscio singolo di 500-40.000 m3, evitando pesanti impianti di saldatura in loco.

AWWA D103-09 per il guscio imbullonato, con ISO 28765 per il sistema di smalto e, per uso potabile, approvazione di contatto NSF/ANSI 61 o WRAS.

La piastra varia da circa 6 mm nella parte superiore a 40 mm vicino alla base, dimensionata con il metodo di un piede per la colonna idrostatica.

Una fondazione con muro ad anello o piastra dimensionata per il supporto del terreno e il carico completo di acqua e guscio; la condizione del terreno determina il rapporto tra diametro e altezza.

Uno smalto vetroso GFS fuso a 820-930°C è inerte e non necessita di riverniciatura; i serbatoi saldati utilizzano invece un rivestimento sul campo certificato.

Un serbatoio dell'acqua in acciaio da 20.000 m3 opportunamente specificato è progettato per una vita di 30-50 anni con un piano di ispezione e manutenzione documentato.
