Serbatoio EGSB: spiegazione del trattamento anaerobico ad alto tasso

Un serbatoio EGSB (Expanded Granular Sludge Bed) è uno dei reattori anaerobici più avanzati costruiti: una macchina per il trattamento delle acque reflue industriali solubili in ore anziché giorni.È strettamente correlato all'UASB più noto, ma è regolato per un- Un letto esteso.

Un serbatoio EGSB è un reattore anaerobico ad alta velocità:un letto di flusso di fanghi granulari in una zona "espansa" (parzialmente fluidizzata) che tratta le acque reflue industriali solubili a 5-15 kg COD/m3/giorno con un tempo di ritenzione idraulica misurato in oreIl suo limite di capacità reale è costituito dal separatore a tre fasi situato in alto: esso deve separare gas, liquidi e solidi alla velocità di flusso prescelta (circa 0,5-1.2 m/h) o i fanghi granulari vengono lavati.

Campi di fanghi granulari espanditi, chiaramente

Come un UASB, un EGSB contiene un letto di fanghi granulari densi e sedimentabili attraverso i quali le acque reflue scorrono verso l'alto.La parte "espansa" significa che la velocità di flusso è sufficientemente elevata da allentare il letto e far circolare i granuliIl biogas sale, il liquido e il gas si separano in un separatore a tre fasi nella parte superiore e l'acqua trattata trabocca.Non ci sono parti in movimento nel reattore stesso..

• Flusso ascendente attraverso un letto di fanghi granulari, senza miscelazione meccanica.
• "Ampliato" = flusso superiore, circolazione delicata.
• Split gas/liquido/solido in un separatore trifase superiore.

I numeri che definiscono il successo

La finestra di funzionamento è stretta. La velocità di flusso verso l'alto è di circa 0,5-1,2 m/h - spingendola troppo in alto, i granuli vengono lavati nel separatore e fuori; troppo bassa e il letto rimane inattivo.Il carico organico è pari a 5-15 kg COD/m3/giorno per i flussi industriali facilmente degradabili, e l'HRT è di ore, motivo per cui un EGSB può essere molto più piccolo di un CSTR equivalente.35 m3 per kg COD rimosso.

EGSB vs UASB e dove si adatta

L'EGSB è essenzialmente un cugino dell'UASB con un flusso superiore: lo stesso principio di fanghi granulari, un'impronta più piccola, un carico maggiore - ma richiede una migliore distribuzione degli affluenti e un separatore più robusto.Si adatta solubile, acque reflue industriali calde e facilmente degradabili con COD tipicamente superiore a 1.500-2.000 mg/l: alimenti e bevande, birra, pasta e carta, alcuni prodotti farmaceutici.E'lo strumento sbagliato per diluire a freddo gli scarichi urbani., solidi in sospensione (che accecano il letto), o FOG pesante che ricopre i granuli.

• Adatta: scarico industriale solubile, caldo e ad alta COD.
• Evitare: acque reflue fredde diluite, TSS elevato, FOG pesante.
• Ha bisogno di una buona distribuzione di influente + un forte separatore.

Riferimento del progetto

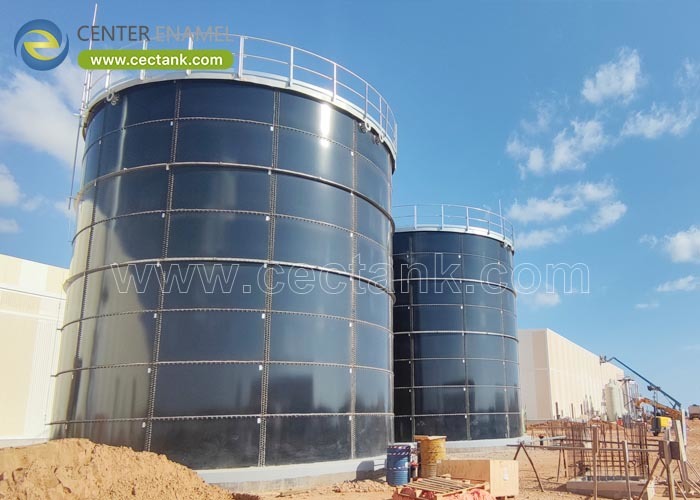

Una vera e propria consegna di EGSB: il progetto di trattamento delle acque reflue della fabbrica Coca-Cola in Malesia (2016) comprendeva un serbatoio EGSB con tetto in smalto di 7,64 m di diametro x 17,4 m,più un serbatoio di regolazione con tetto a 9.17 m x 16.8 m - trattamento anaerobico delle acque reflue alimentari/bevande con l'approccio del fango granulare.

• Malaysia Coca-Cola WWTP 2016: serbatoio EGSB (tetto in smalto) Ø7,64 x 17,4 m.
• Serbatoio di regolazione (tetto in alluminio) Ø9.17 x 16.8 m.

Esperienza aziendale

Centrale Ingegneri dello smalto reattori anaerobici - UASB ed EGSB - come GFS o recipienti in acciaio inossidabile con gli interni idraulici (distribuzione dell'influenza, separatore trifase,raccolta di gas) progettata come parte del serbatoio, non risolto sul posto.

Domande frequenti

Che cos'è EGSB?

L'impianto di accumulo di fanghi granulari è un reattore anaerobico a flusso ascendente con un letto di fanghi granulari parzialmente fluidizzato.

EGSB vs UASB - qual è la differenza?

Lo stesso principio di fango granulare, ma EGSB ha una velocità di flusso più elevata per un'impronta più piccola e un carico più elevato; ha bisogno di una migliore distribuzione e di un separatore più forte.

Per quale velocità di flusso dovrei progettare?

Al di sopra circa 0,5-1,2 m/h. Rischi più elevati di lavaggio dei fanghi granulari; al di sotto il letto è sottoutilizzato.

A che cosa serve l'EGSB per le acque reflue?

Effluenti industriali solubili, caldi e facilmente degradabili con COD tipicamente superiore a 1.500-2.000 mg/l - alimenti, bevande, birra, pasta e carta, alcuni prodotti farmaceutici.

Perché il separatore trifase è il limite?

Deve separare gas, liquidi e solidi alla velocità di flusso prescelta; se non può, i granuli vengono lavati e il reattore perde il suo letto.

Quanto tempo ci vuole per avviare un EGSB?

Con i fanghi granulari, il carico si accumula nel corso di settimane o mesi; il letto è l'asset, quindi un buon fanghi di sementi accorcia la messa in servizio.

Un serbatoio EGSB è una macchina anaerobica ad alta velocità: fanghi granulari, ore di ritenzione e un separatore che è il limite di capacità reale.Fornisce un reattore di piccola portata che trasforma i rifiuti in metano.

Inviateci la COD, la temperatura e il flusso delle acque reflue e noi valuteremo se un reattore anaerobico EGSB (contro UASB o CSTR) è il reattore adatto per il vostro impianto.
