Progettazione di vasche di accumulo fanghi: miscelazione, copertura e corrosione

Una vasca di accumulo fanghi si trova tra le fasi di processo - equalizzando ciò che arriva con ciò che la fase successiva può accettare. Sembra un semplice serbatoio, ma le decisioni di progettazione (miscelazione, copertura, materiale) decidono se svolge silenziosamente il suo compito o diventa un pozzo di manutenzione.

Una vasca di accumulo fanghi è un buffer intermedio che immagazzina fanghi grezzi o addensati tra le fasi di processo, e la sua progettazione si basa su tre punti: miscelazione sufficiente (circa 5-15 W/m3) per arrestare la sedimentazione e la formazione di croste, un tetto sigillato per controllare gli odori e lo spazio gassoso ricco di H2S, e un guscio resistente alla corrosione (bullonato GFS o FBE, rispetto al cemento più lento). L'accesso alla pompa e uno scarico che evita la risospensione della sabbia completano il quadro.

Perché esiste una vasca di accumulo fanghi

Le linee di trattamento sono raramente bilanciate ora per ora - un digestore, una pressa di disidratazione o un programma di trasporto non possono assorbire ogni picco. Una vasca di accumulo attenua queste oscillazioni in modo che a monte e a valle funzionino in modo costante. È dimensionata in base allo squilibrio che deve coprire, non al flusso medio dell'impianto, motivo per cui un piccolo buffer (come la classe 200 m3) e uno grande servono scopi molto diversi.

• Attenua i picchi tra le fasi di processo.
• Dimensionata in base allo squilibrio, non al flusso medio.
• Buffer piccoli (200 m3) e grandi hanno scopi diversi.

Miscelazione: arrestare la sedimentazione e la formazione di croste

I fanghi lasciati fermi fanno depositare i solidi e formano una crosta molto più difficile da spostare del liquido sottostante. La potenza di miscelazione accettata è di circa 5-15 W/m3 di potenza installata, erogata da miscelatori sommergibili o a getto dimensionati in base al volume e alla reologia, con accesso per la manutenzione del miscelatore senza svuotare la vasca. Troppa poca miscelazione e si ottiene una fossa di sedimentazione; troppa spreca energia.

• 5-15 W/m3 di potenza di miscelazione installata.
• Miscelatori sommergibili o a getto, riparabili in vasca.
• La formazione di croste è più difficile da gestire del liquido.

Copertura e corrosione

La peggiore corrosione in una vasca fanghi si verifica solitamente nello spazio gassoso, dove H2S e umidità attaccano il guscio e qualsiasi acciaio esposto. Un tetto sigillato (cupola in alluminio, smalto o doppia membrana a seconda della gestione dei gas) contiene quell'ambiente, mentre il rivestimento sul lato liquido - GFS o FBE - resiste al fango stesso. Il cemento è robusto ma lento da costruire e difficile da sigillare alle penetrazioni.

Riferimento progetto

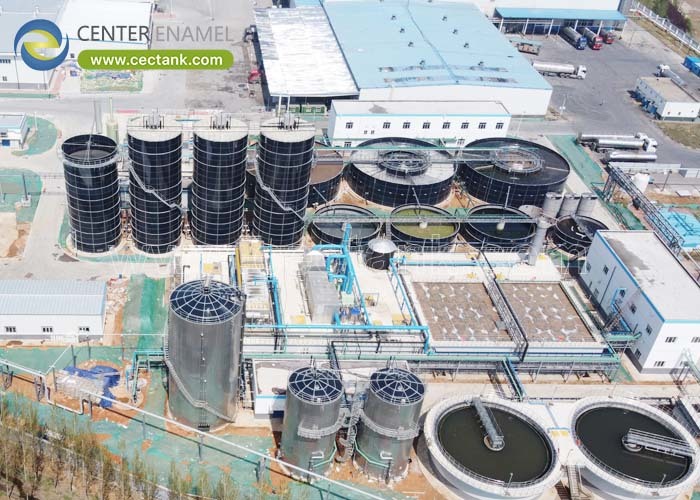

Una linea di trattamento percolato multi-vasca consegnata mostra la famiglia in servizio aggressivo: il Progetto di Trattamento Percolato di Discarica HK Veolia (2019) includeva vasche di equalizzazione, SBR, accumulo fanghi e fanghi addensati costruite con coperture GFS - vera ingegneria di accumulo fanghi con lo spazio gassoso corrosivo sigillato.

• HK Veolia Landfill Leachate 2019: vasche EQ/SBR/accumulo fanghi/addensatore con coperture GFS.
• Dimostra vasche fanghi sigillate e resistenti alla corrosione.

Competenza aziendale

Center Enamel costruisce vasche di accumulo fanghi GFS e FBE secondo ISO 28765 / AWWA D103-09 con un guscio testato al 100% a 1500 V per difetti e un montaggio bullonato che raggiunge sia piccoli buffer che grandi linee multistadio.

Domande frequenti

A cosa serve una vasca di accumulo fanghi?

Attenua i picchi tra le fasi di processo in modo che a monte e a valle funzionino in modo costante; dimensionarla in base allo squilibrio, non al flusso medio.

Quanta miscelazione necessita una vasca di accumulo fanghi?

Circa 5-15 W/m3 di potenza di miscelazione installata, tramite miscelatori sommergibili o a getto, per prevenire sedimentazione e formazione di croste.

Perché sigillare il tetto di una vasca fanghi?

Perché lo spazio gassoso ricco di H2S sopra il fango è la zona più corrosiva; sigillarlo lo contiene e controlla gli odori.

GFS o cemento per l'accumulo fanghi?

Il GFS bullonato o FBE è solitamente più veloce da montare e più facile da sigillare rispetto al cemento gettato, con un rivestimento inerte che resiste ai fanghi e ai gas.

Come evito di risospendere la sabbia?

Prelevare da sopra lo strato di sabbia e mantenere la miscelazione delicata; progettare lo scarico tenendo conto del profilo dei solidi.

Quali standard si applicano?

ISO 28765 per la progettazione GFS, AWWA D103-09 per la struttura, con un test al 100% per difetti sullo smalto.

Conclusione

Una vasca di accumulo fanghi è prima di tutto un buffer e poi un serbatoio: se si ottengono la miscelazione, il tetto sigillato e il rivestimento resistente alla corrosione giusti, livella l'intera linea. La costruzione bullonata GFS o FBE fornisce queste proprietà rapidamente, a qualsiasi volume da un buffer di 200 m3 a una linea multi-vasca.
