Serbatoi d'acqua antincendio: Dimensionamento, Standard e Opzioni in Acciaio Imbullonato

Un serbatoio d'acqua antincendio è la riserva permanentemente collegata che consente a un sistema di sprinkler o idranti di resistere ai minuti tra l'accensione e la connessione dei vigili del fuoco. La sua specifica non riguarda tanto la scelta di una forma quanto l'abbinamento di una domanda calcolata a un volume conforme alle normative, sempre disponibile. Questa guida illustra la logica di dimensionamento, lo standard che regola il serbatoio e dove si inserisce la costruzione in acciaio imbullonato.

Un serbatoio d'acqua antincendio è una riserva dedicata dimensionata in base alla domanda NFPA 22 x durata (2 ore per pericolo lieve, 3 ore per pericolo ordinario) e costruita secondo AWWA D103-09 come guscio in acciaio imbullonato. Il suo volume effettivo è sempre inferiore al volume nominale indicato sulla targa perché vengono sottratti l'altezza di aspirazione, lo sfioro e le tolleranze anti-vortice, quindi dimensionare il serbatoio in base al volume che si può effettivamente prelevare, non al numero sul disegno.

Come NFPA 22 guida il volume

NFPA 22 (Standard for Water Tanks for Private Fire Protection) è il riferimento utilizzato dalla maggior parte degli ingegneri progettisti. Il punto di partenza è la domanda del sistema: il flusso di picco in galloni (o litri) al minuto moltiplicato per la durata richiesta. Le occupazioni a pericolo lieve richiedono tipicamente circa 2 ore di riserva in loco; le occupazioni a pericolo ordinario e a pericolo schiuma/extra richiedono più tempo. Il serbatoio deve contenere la domanda completa più eventuali aggiunte o riserve da fonti alternative, e deve farlo alla pressione richiesta dal sistema.

• Domanda x durata fornisce il volume grezzo, non la dimensione del serbatoio.
• Una riserva dedicata significa un'aspirazione permanente e separata; una promessa amministrativa di 'condivisione' del serbatoio non è valida.
• Volume effettivo (utilizzabile) è il volume nominale meno le perdite di aspirazione, sfioro e anti-vortice.

Perché acciaio imbullonato (GFS, FBE, acciaio inossidabile, zincato)

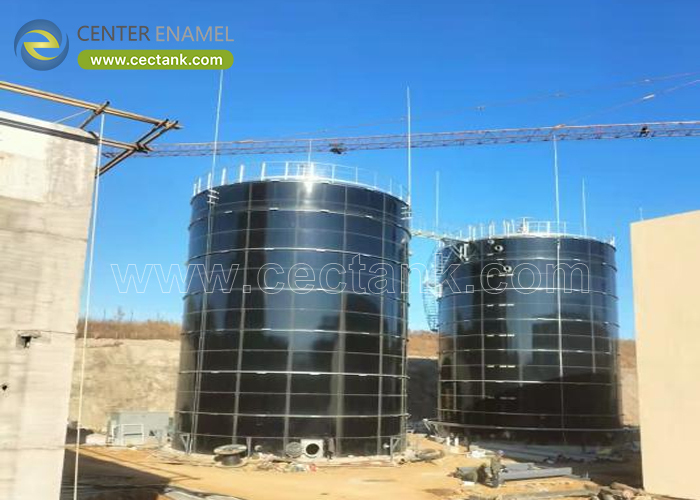

I serbatoi in acciaio imbullonato sono la scelta pragmatica per le riserve antincendio perché il guscio arriva come pannelli piatti e viene eretto in cantiere senza saldature pesanti, il che riduce i tempi e i costi di trasporto. Il rivestimento decide la chimica: Vetro-fuso-su-acciaio (GFS) e Epossidico-fuso (FBE) forniscono un interno sigillato e resistente alla corrosione adatto all'acqua potabile o grezza; l'acciaio inossidabile (SS304/316L) è specificato dove l'acqua è trattata o il clima è aggressivo; la zincatura a caldo è un'opzione economica per molte riserve di acqua grezza. Tutti sono ingegnerizzati secondo AWWA D103-09 per la struttura.

• GFS / FBE: sigillato, resistente alla corrosione, buono per acqua potabile e grezza.
• SS304 / 316L: acqua trattata e siti con servizio aggressivo.
• Zincato a caldo: riserva economica di acqua grezza.
• Struttura secondo AWWA D103-09; i bulloni di grado 8.8 e i dettagli di sigillatura corretti sono importanti.

Posizionamento, Protezione antigelo e Interfaccia

Un serbatoio antincendio che gela o la cui aspirazione è bloccata non è affatto una riserva. Il serbatoio dovrebbe poggiare su una fondazione anulare con un anello di partenza, l'aspirazione dovrebbe entrare al di sotto del livello minimo dell'acqua con una piastra anti-vortice, e tutta la tubazione esposta, il discendente e il tetto devono essere protetti dal gelo nei climi freddi. L'interfaccia con la pompa antincendio è più importante del metallo del serbatoio: un ramo pulito e dedicato con un rilevatore certificato e una valvola di ritegno è ciò che l'autorità competente esaminerà.

Riferimento progetto

Serbatoi d'acqua antincendio reali consegnati mostrano la gamma di rivestimenti e dimensioni in servizio attivo:

• Emirati Arabi Uniti, Progetto Acqua Antincendio Dubai 2025 - 652 m3, tetto in alluminio.
• Arabia Saudita Progetto Acqua Antincendio (FBE) 2024 - 2 x 246 m3, serbatoio in Epossidico-fuso.
• Cina, Serbatoio Acqua Antincendio Shanghai (SS304) 2026 - 317 m3, tetto conico 304 + piastra di fondo 304.
• USA, Acqua antincendio Porsche Speedway 2016 - California meridionale, serbatoi GFS.
• Acqua Antincendio Guyana 2025 e Acqua Antincendio Guatemala 2024 - piccole riserve imbullonate nella classe 160-600 m3.

Competenza aziendale

Center Enamel fornisce riserve antincendio come serbatoi imbullonati GFS, FBE, in acciaio inossidabile e zincati ingegnerizzati secondo AWWA D103-09, con selezione del rivestimento in base al fatto che l'acqua sia potabile, grezza o trattata. La base produttiva controlla la smaltatura e il rivestimento epossidico internamente, e il record di esportazione copre riserve antincendio, potabili e industriali in più continenti.

Domande frequenti

Di che dimensione ho bisogno per un serbatoio d'acqua antincendio?

Inizia da NFPA 22: domanda di picco del sistema (flusso x durata). Per pericolo lieve sono circa 2 ore, per pericolo ordinario circa 3 ore. Quindi sottrai le perdite di aspirazione, sfioro e anti-vortice per ottenere il volume effettivo che il serbatoio deve effettivamente erogare.

Un serbatoio d'acqua antincendio può condividere un'aspirazione con acqua di processo?

NFPA 22 si aspetta una riserva dedicata e permanentemente collegata. Un 'lo condivideremo' amministrativo non soddisfa lo standard; il ramo antincendio necessita della propria aspirazione e isolamento.

Un serbatoio GFS è adatto per l'acqua antincendio?

Sì, per acqua potabile o grezza. GFS (Vetro-fuso-su-acciaio) fornisce un interno sigillato e resistente alla corrosione e il guscio imbullonato è costruito secondo AWWA D103-09. FBE, acciaio inossidabile o zincato sono alternative in base alla chimica e al clima.

Come posso evitare che un serbatoio antincendio geli?

Proteggere il guscio del serbatoio, il discendente, la tubazione esposta e il tetto nei climi freddi, tipicamente con riscaldamento a traccia, isolamento o posizionando l'aspirazione sottoterra. Tubi congelati annullano la riserva indipendentemente dalle dimensioni del serbatoio.

Il serbatoio ha bisogno di un tetto?

Un tetto limita alghe, detriti ed evaporazione ed è standard sulla maggior parte delle installazioni. Tetti a cupola in alluminio, smaltati o configurazioni aperte vengono scelti in base al clima e alle normative.

Quale standard regola la struttura del serbatoio?

AWWA D103-09 per serbatoi in acciaio imbullonato è il riferimento comune, abbinato a NFPA 22 per la funzione antincendio e NFPA 25 per l'ispezione continua.

Conclusione

Un serbatoio d'acqua antincendio è una riserva calcolata, non un serbatoio di stoccaggio generico. Dimensionarlo in base alla domanda NFPA 22 x durata, progettarlo in base al volume che si può effettivamente prelevare e scegliere il rivestimento (GFS, FBE, acciaio inossidabile o zincato) in base all'acqua e al clima. Costruito secondo AWWA D103-09 come guscio imbullonato, è veloce da erigere e semplice da ispezionare.
