Serbatoio di stoccaggio fanghi da 200 m³: progettazione, miscelazione e scelta dei materiali

Un serbatoio di stoccaggio fanghi da 200 m³ si trova all'estremità inferiore della classe dei serbatoi di accumulo: abbastanza grande da livellare un flusso di processo, abbastanza piccolo da far sì che geometria e miscelazione decidano se funziona. Questo articolo copre le dimensioni che rientrano effettivamente in un ingombro di 200 m³, come evitare che i fanghi si depositino e formino croste, e quale materiale si guadagna il suo posto.

Per un serbatoio di stoccaggio fanghi di classe 200 m³, la geometria pratica è di circa 5,4-6,1 m di diametro x 7,2-9,0 m, e il progetto vive o muore sulla miscelazione: prevedere 5-15 W/m³ di miscelazione sommersa o a getto per fermare il deposito e un tetto sigillato per controllare odori e gas. Il vetro fuso sull'acciaio (GFS) è la scelta comune per la resistenza alla corrosione e il rapido montaggio imbullonato; FBE o cemento sono alternative a seconda della chimica dei fanghi.

Geometria di un serbatoio di classe 200 m³

I serbatoi per fanghi sono solitamente più alti dei serbatoi per acqua perché il terreno e la copertura costano più del guscio. Un serbatoio di accumulo da 200 m³ si colloca tipicamente intorno a 5,4 m di diametro x 9,0 m, o 6,11 m x 7,2 m, entrambi i quali mantengono un ingombro modesto pur raggiungendo il volume. Il rapporto esatto è determinato dai limiti di altezza del sito, dalla portata del miscelatore e da come il serbatoio si collega alle elevazioni del processo a monte/a valle.

• Tipico: Ø5,35-6,11 m x 7,2-9,0 m per ~200 m³.
• Gusci più alti riducono l'ingombro ma mettono alla prova la portata del miscelatore.
• Abbinare l'elevazione del serbatoio all'aspirazione della pompa e alle tubazioni di processo.

Miscelazione: la differenza tra un serbatoio e una fossa di decantazione

I fanghi si depositano e formano una crosta se lasciati fermi. L'intervallo di progettazione accettato è di circa 5-15 W/m³ di potenza di miscelazione installata, erogata da miscelatori sommersi, miscelatori a getto o un tubo di aspirazione, dimensionati in base al volume del serbatoio e alla reologia dei fanghi. Troppo poco e i solidi si depositano; troppo spreca energia e risospende la ghiaia. Il miscelatore deve anche essere riparabile senza svuotare il serbatoio.

• 5-15 W/m³ di potenza di miscelazione installata è l'intervallo di lavoro.
• Miscelatori sommersi o a getto; prevedere accesso per la manutenzione all'interno del serbatoio.
• Solidi più alti / viscosità più alta spingono verso la parte alta dell'intervallo.

Materiale: GFS, FBE o cemento

I fanghi grezzi e digeriti sono corrosivi e abrasivi, e lo spazio dei gas sopra il liquido è spesso l'ambiente peggiore a causa dell'H2S. Il GFS si imbullona da pannelli cotti in fabbrica con una faccia in smalto vetroso che resiste a entrambi; l'FBE (epossidica fusa) è l'alternativa dove si preferisce un rivestimento organico più spesso; il cemento è robusto ma lento e difficile da sigillare alle penetrazioni. Per un singolo serbatoio di accumulo da 200 m³, il GFS imbullonato o l'FBE vincono in termini di tempi di consegna e tenuta stagna.

Riferimento progetto

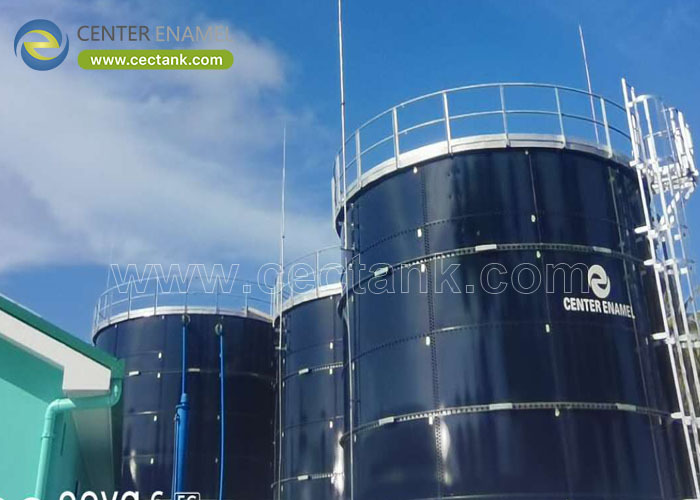

Serbatoi reali per la gestione dei fanghi forniti dall'azienda mostrano la famiglia a cui appartiene questa classe da 200 m³. Al progetto di trattamento del percolato di discarica HK Veolia (2019), i serbatoi di stoccaggio fanghi e fanghi addensati sono stati costruiti con tetti in GFS all'interno di una linea di trattamento del percolato multi-serbatoio - prova della stessa ingegneria dei serbatoi per fanghi su scala più ampia.

• HK Veolia Landfill Leachate, 2019: serbatoi di stoccaggio fanghi + fanghi addensati con tetti in GFS.
• Dimostra serbatoi per fanghi sigillati e resistenti alla corrosione in un ambiente aggressivo di percolato.

Competenza aziendale

Center Enamel costruisce serbatoi di stoccaggio fanghi in GFS e FBE con un guscio testato al 100% a 1500 V per difetti, progettazione secondo ISO 28765 e montaggio imbullonato che raggiunge volumi ridotti come 200 m³ senza fabbricazione personalizzata. La logica del fango miscelato con tetto sigillato è la stessa sia che il serbatoio sia da 200 m³ o da 20.000 m³.

Domande frequenti

Quali sono le dimensioni tipiche di un serbatoio per fanghi da 200 m³?

Circa 5,4-6,1 m di diametro per 7,2-9,0 m. Il rapporto esatto dipende dai limiti di altezza del sito, dalla portata del miscelatore e dalle elevazioni del processo.

Quanta miscelazione necessita un serbatoio per fanghi?

Prevedere 5-15 W/m³ di potenza di miscelazione installata, erogata da miscelatori sommersi o a getto, per prevenire il deposito e la formazione di croste. Fanghi molto viscosi o ad alto contenuto di solidi si collocano verso la parte alta di questo intervallo.

Il GFS o il cemento sono migliori per un piccolo serbatoio per fanghi?

Per un serbatoio di accumulo da 200 m³, il GFS imbullonato è solitamente più veloce da montare e più facile da sigillare alle penetrazioni rispetto al cemento gettato in opera, con una faccia in smalto inerte che resiste allo spazio dei gas corrosivi.

Ho bisogno di un tetto su un serbatoio di stoccaggio fanghi?

Un tetto sigillato controlla gli odori e lo spazio dei gas ricco di H2S che attacca il serbatoio. I serbatoi aperti sono rari per i fanghi, tranne dove il processo lo richiede esplicitamente.

Un serbatoio da 200 m³ può gestire fanghi anaerobici?

Sì, a condizione che sia sigillato, miscelato e che il gas sia gestito. Molti piccoli serbatoi di accumulo adiacenti ai digestori rientrano esattamente in questa classe.

Quale standard si applica ai serbatoi per fanghi in GFS?

Progettazione secondo ISO 28765 con struttura secondo AWWA D103-09; specificare un test di 100% di difetti (scintilla) sullo smalto.

Un serbatoio di stoccaggio fanghi da 200 m³ ha successo nei dettagli: una geometria compatta e alta, miscelazione sufficiente per mantenere i solidi in sospensione, un tetto sigillato per lo spazio dei gas e un rivestimento resistente alla corrosione. La costruzione imbullonata in GFS o FBE fornisce questa combinazione rapidamente e a volumi modesti.

Inviateci il tipo di fango, il contenuto di solidi e l'ingombro disponibile e dimensioneremo un serbatoio di accumulo misto e sigillato di classe 200 m³ in GFS o FBE per il vostro processo.
