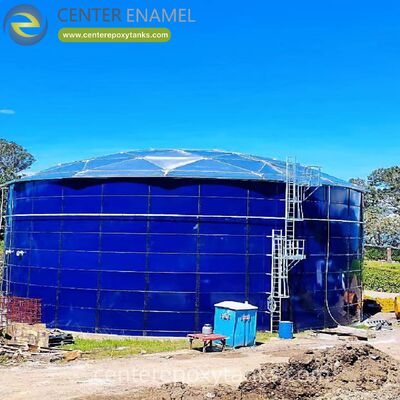

Cupola geodetica in alluminio ad alta resistenza alla corrosione con struttura autoportante per una rapida installazione sul campo

Nel moderno contenimento industriale e municipale di grandi quantità, la protezione delle risorse richiede soluzioni ingegneristiche che eliminino la manutenzione a lungo termine offrendo allo stesso tempo un totale isolamento ambientale. Poiché i tradizionali tetti in acciaio e cemento sostenuti da colonne si degradano a causa della corrosione atmosferica interna, il mercato globale si è spostato in modo decisivo verso sistemi a campata libera.Cupole geodetiche in alluminio.

Funzionando come tralicci geometrici autoportanti, questi involucri avanzati sfruttano la scienza dei materiali e la fisica strutturale per garantire una durata di servizio di oltre 50 anni, riducendo sostanzialmente il costo totale di proprietà (TCO) per le risorse infrastrutturali critiche.

L'eccezionale rapporto resistenza/peso di una cupola geodetica in alluminio deriva dalla sua rete triangolare di strutture spaziali. Approssimando una sfera attraverso sfaccettature geometriche interconnesse, la cupola risolve le sollecitazioni di flessione esterne in pure forze assiali di compressione e trazione lungo i suoi elementi strutturali.

• Distribuzione del carico a campata libera:Poiché la cupola è completamente autoportante dalla sua periferia, elimina la necessità di colonne, travi o capriate di supporto verticale interno. Ciò massimizza la capacità interna del serbatoio e previene i siti di corrosione interna in cui i supporti delle colonne generalmente penetrano nelle superfici del fluido.
• La formula del raggio di alzata:Per mantenere una distribuzione ottimale dei carichi morti ambientali, dei pesanti accumuli di neve e delle pressioni del vento estreme, gli ingegneri calcolano con precisione il raggio sferico (R) della cupola. Per un equilibrio strutturalmente ottimizzato tra la massima movimentazione del carico e l'economia dei materiali, il rapporto tra altezza e diametro della cupola (h/D) è generalmente progettato tra1:5 e 1:6.

Gli ambienti di contenimento industriale sono soggetti alle coperture di stoccaggio a vapori chimici aggressivi, elevata umidità e condizioni meteorologiche estreme. Per soddisfare queste esigenze è necessario combinare leghe di alluminio specializzate:

La struttura portante (i montanti strutturali e i nodi omnidirezionali) è fabbricata daAlluminio 6061-T6. Questa lega strutturale premium offre elevata resistenza alla trazione, elasticità rigida e proprietà intrinseche antiscintilla, che la rendono essenziale per ambienti esplosivi o composti organici volatili (COV).

I pannelli di chiusura triangolari che rivestono il telaio spaziale sono formati da rulli in leghe di alluminio della serie 3000 o 5000 di grado marino. Queste leghe presentano un'immunità nativa all'ossidazione atmosferica e ai biogas aggressivi, come l'idrogeno solforato (H2S) generati durante la digestione anaerobica o il trattamento delle acque reflue urbane.

Per valutare il capitale a lungo termine e i vantaggi operativi di una progettazione a campata libera, la seguente matrice prestazionale mette a confronto le cupole geodetiche in alluminio con i metodi di copertura tradizionali:

Per garantire margini di sicurezza strutturale in climi regionali rigidi, i design premium delle cupole geodetiche in alluminio sono conformi a diversi codici internazionali:

• API 650 Appendice G:Il codice normativo obbligatorio per i tetti a cupola in alluminio con supporto strutturale nello stoccaggio di petrolio e gas e nella logistica petrolchimica.
• AWWA D108:Lo standard fondamentale dell'American Water Works Association per le cupole in alluminio a campata libera installate nelle reti idriche e delle acque reflue comunali.
• Manuale di progettazione dell'alluminio (ADM):Determina le tolleranze di selezione dei materiali, i limiti di sollecitazione consentiti e i fattori di sicurezza di instabilità strutturale.
• FEA di secondo ordine, non lineare:Le specifiche moderne impongono l'esecuzione dell'analisi agli elementi finiti (FEA) non lineare del secondo ordine per simulare percorsi di deflessione strutturale in condizioni di cumulo di neve asimmetrico, forze sismiche e carichi di vento superiori a120 miglia all'ora (190 chilometri all'ora).

Poiché l’alluminio si espande e si contrae a una velocità circa doppia rispetto all’acciaio al carbonio, la gestione della connessione meccanica sul bordo del serbatoio è un criterio di progettazione fondamentale.

• L'interfaccia dell'anello di tensione:La spinta radiale orizzontale verso l'esterno generata dalla curvatura della cupola è completamente assorbita da un anello di tensione periferico integrato in alluminio. Ciò impedisce che eventuali forze di taglio orizzontali vengano trasferite nell'angolo superiore del telaio del serbatoio.
• Cuscinetti per cuscinetti scorrevoli in PTFE:L'anello di tensione è montatoCuscinetti di scorrimento in PTFE (Teflon) a basso attrito, consentendo al telaio spaziale della cupola di "respirare" radialmente in caso di sbalzi di temperatura estremi senza indurre stress sulla struttura del serbatoio sottostante.
• Sigillatura del pannello bloccato:Per impedire l'ingresso di acqua piovana e l'uscita di gas pericolosi, i pannelli in alluminio sono fissati meccanicamente all'interno di canali con listelli ad incastro. Queste piste sono integrate con guarnizioni in EPDM o silicone ad alta compressione e stabili ai raggi UV che mantengono l'integrità della tenuta elastica in un ampio intervallo termico (Da -30 °F a +120 °F).

Le cupole geodetiche in alluminio presentano un'architettura modulare e imbullonata che ottimizza la sicurezza sul campo e accelera i programmi di progetto. Poiché i componenti sono prelavorati e marcati tramite linee di produzione CNC centralizzate, possono essere introdotti sezione per sezione attraverso un passaggio standard del serbatoio.

• Installazione senza lavoro a caldo:Il telaio spaziale è assemblato utilizzando bulloni di bloccaggio in acciaio inossidabile di grado 316 ad alta resistenza. Ciò elimina completamente la saldatura in loco ("Hot Work"), riducendo significativamente i rischi di incendio e semplificando le autorizzazioni di sicurezza negli ambienti industriali attivi.
• Retrofitting in servizio:Grazie al loro design leggero e all'assemblaggio modulare, le cupole sono la scelta migliore per l'ammodernamento di tetti obsoleti o che perdono su strutture esistenti. Utilizzando una tecnica di sollevamento centrale o di costruzione perimetrale, spesso è possibile installare in sicurezza una nuova cupola mentre il serbatoio sottostante rimane pienamente operativo, eliminando costosi tempi di inattività della struttura.

È possibile installare un tetto a cupola in alluminio su un serbatoio non in alluminio?

SÌ. Le cupole in alluminio vengono regolarmente installate su gusci in acciaio al carbonio, vetro fuso su acciaio (GFS), cemento e acciaio inossidabile. Per eliminare il rischio di corrosione galvanica tra l'alluminio e il guscio in acciaio al carbonio, i progettisti implementano isolanti elastomerici non conduttivi, rondelle in neoprene e manicotti polimerici su tutte le interfacce di fissaggio.

Perché una cupola in alluminio è considerata superiore per la protezione antincendio?

L'alluminio mostra un'eccezionale riflettività termica, rimbalzando viaDall'85% al ​​95%di calore radiante esterno. Inoltre, la sua conduttività termica è tre volte maggiore rispetto all’acciaio, consentendogli di dissipare rapidamente il calore localizzato attraverso l’intero telaio anziché concentrare il carico termico e causare deformazioni localizzate.
