Tetti galleggianti a ponton resistenti alla corrosione con struttura autoportante per installazione rapida sul campo

Nella moderna logistica a medio termine, nelle operazioni dei terminal delle raffinerie e nello stoccaggio di prodotti chimici liquidi alla rinfusa, ridurre al minimo la perdita di prodotti evaporativi garantendo al contempo la sicurezza operativa è una priorità critica.Per liquidi organici altamente volatili, come i combustibili per l'aviazione, la benzina per motori e gli oli grezzi leggeri, i serbatoi di stoccaggio convenzionali a tetto fisso soffrono di emissioni continue di vapore di stazionamento e di lavoro.

Per mitigare queste perdite e soddisfare i quadri globali per l'aria pulita,coperture galleggiantisono diventati uno standard di riferimento del settore, sia configurati come tetto galleggiante esterno (EFR) a soffitto aperto, sia accoppiati all'interno di un coperchio fisso come tetto galleggiante interno (IFR),il ponte tipo ponton offre una combinazione ottimizzata di fabbricazione conveniente, elevata integrità strutturale e eccezionale flottabilità di riserva.

Il tetto galleggiante di un serbatoio è un rivestimento dinamico progettato per salire e scendere verticalmente all'interno di un guscio cilindrico del serbatoio di stoccaggio in risposta diretta alle fluttuazioni del livello del liquido.L'architettura strutturale è costituita da un anello periferico di, camere vuote impermeabili (Pontoon) che forniscono una flottabilità primaria, circondando un ponte di lamiera centralizzato e monostrato (pelle)).

Appoggiandosi direttamente sulla superficie del liquido o immediatamente sopra di essa, il tetto galleggiante sigilla la maggior parte dell'interfaccia aria-prodotto.Questa compressione dell' spazio di vapore mantiene i composti volatili nella loro fase liquida, riducendo le emissioni di composti organici volatili (COV) fino aDa 95% a 98%rispetto ai serbatoi a tetto fisso senza ponti galleggianti.

L'affidabilità di un tetto galleggiante basato su una matrice altamente integrata di sistemi strutturali e meccanici:

L'anello esterno del tetto galleggiante è suddiviso in compartimenti pontoon indipendenti e sigillati.se un impatto meccanico localizzato foria uno o due compartimenti, i restanti pontoni sigillati mantengono una sufficiente flottabilità di riserva per mantenere il tetto stabile, livello e funzionale.i pontoni sono progettati per fornire100% di flottabilità di riservasotto i carichi di progettazione massimi, compreso il peso dell'acqua di accumulo o delle forze di attrito localizzate della tenuta.

Lo spazio perimetrale tra il bordo esterno del tetto galleggiante e la parete interna del guscio del serbatoio (noto come spazio anulare) rappresenta il percorso principale per la fuga potenziale di vapore.I tetti di ponti utilizzano una strategia di sigillamento a più livelli per mantenere il contenimento:

• Sigilli primari:Montaggio diretto lungo la linea liquida, utilizzando scarpe meccaniche a molla (fogli metallici pressati piatti contro la conchiglia) o tronchi resistenti a schiuma elastomerica/riempiti di liquido.
• Sigilli secondari:Installato direttamente sopra la tenuta primaria, funziona come una lama per asciugamani altamente flessibile (tipicamente realizzata in poliuretano, Viton,o Buna-N) per spazzare il guscio del serbatoio durante il transito verticale e intrappolare la pellicola di vapore residuo.

Per consentire la pulizia sicura, l'ispezione del serbatoio e le operazioni di manutenzione, il tetto del ponton è dotato di gambe di supporto strutturali regolabili.Queste gambe sostengono il tetto ad un'altezza designata (in genere 1.8 a 2.0 metri) sopra il pavimento del serbatoio quando il serbatoio è completamente svuotato.e asciugamani per sigillare le strutture interne come le colonne, pozzi di campionamento e pali guida.

Una delle principali limitazioni ingegneristiche dell'installazione di un tetto galleggiante a ponton interno all'interno di un serbatoio a tetto fisso in acciaio al carbonio tradizionale è il requisito di colonne di supporto verticali interne.Questi pilastri strutturali devono penetrare direttamente attraverso il ponte galleggiante, aggiungendo numerosi pozzi di penetrazione che aumentano i percorsi di emissione, aggiungono costi di manutenzione e presentano potenziali rischi di legame per il tetto galleggiante durante il viaggio verticale.

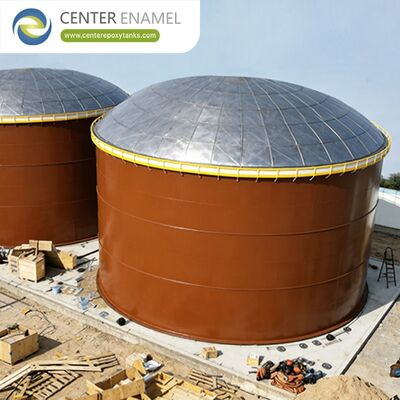

Per ottimizzare l'efficienza del terminal, i moderni sviluppatori di infrastrutture associano il tetto galleggiante interno del ponton a un sistema di auto-supportazioneCopertura geodetica in alluminiocome copertura fissa esterna.

Poiché una cupola geodetica in alluminio funziona come una cornice spaziale a lunghezza chiara, elimina completamente la necessità di pilastri di supporto verticali interni.Ciò consente al ponte pontonico interno di salire e scendere attraverso un volume interno ininterrotto, riducendo i punti di penetrazione strutturale, riducendo al minimo i costi di installazione sul campo e massimizzando l'efficienza di contenimento del vapore.

Per soddisfare rigide revisioni di ingegneria civile, superare gli audit ambientali sulla qualità dell'aria e eliminare le schede di gara internazionali,In questo caso, la Commissione ha adottato una proposta di direttiva che prevede la creazione di una rete di servizi di informazione e di informazione per i consumatori.Center Enamel (Shijiazhuang Zhengzhong Technology Co., Ltd)- sono calcolati e fabbricati in stretta conformità con i codici di progettazione globali:

• Appendice H della norma API 650:Lo standard internazionale definitivo che disciplina i tetti galleggianti interni, dettando criteri precisi di selezione dei materiali, parametri di calcolo della galleggianza e protocolli di prova per i ponti di tipo pontonico.
• Appendice C della norma API 650:Il codice normativo applicabile ai tetti galleggianti esterni, che regola le configurazioni di progettazione strutturale, le metriche di dimensionamento dei ponton e i calcoli del carico vento/pioggia.
• AWWA D103:la norma di riferimento per i sistemi di stoccaggio di liquidi avvitati in acciaio al carbonio rivestiti in fabbrica,convalida dei carichi strutturali e delle interfacce di connessione in cui i ponti galleggianti e gli anelli di supporto a cupola si attaccano al guscio del serbatoio.
• Metodo EPA 21 / Regole:Protocolli di tracciamento utilizzati per monitorare le perdite di composti organici volatili (COV) dalle apparecchiature terminali, convalidando l'efficienza delle prestazioni delle configurazioni di sigillatura del cerchio primario e secondario.

Per i gestori di attività delle raffinerie, gli appaltatori EPC intermedi e gli ingegneri della conformità ambientale focalizzati sulla riduzione delle emissioniCosto totale di proprietà (TCO), iltetto galleggiante di pontonrappresentano un asset di contenimento durevole, collaudato sul campo e conveniente per il 2026.

Utilizzando la produzione avanzata in fabbrica e la logistica di consegna a pacchi piatti, componenti spaziali, pannelli di fogli,e sigilli UV stabilizzati possono essere rapidamente imballati e spediti direttamente sul sito del progettoI pannelli leggeri e i componenti strutturali vengono quindi avvitati o saldati sistematicamente a livello del suolo, riducendo i rischi di installazione ad alta quota, accorciando i tempi di costruzione,e che consegnano con sicurezza, protezione degli asset a bassa manutenzione per una durata operativa superiore aDa 30 a 50 anni.
