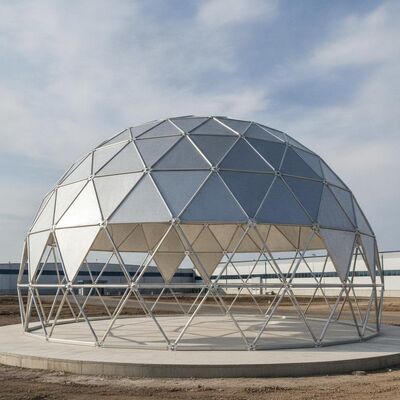

Tetti geodesici in cupola di alluminio con elevata resistenza alla corrosione, installazione rapida sul campo e progettazione spaziale chiara

Categorie
Tetti geodesici in cupola di alluminio con elevata resistenza alla corrosione, installazione rapida sul campo e progettazione spaziale chiara

Tetti geodesici in cupola di alluminio con elevata resistenza alla corrosione, installazione rapida sul campo e progettazione spaziale chiara

Dettagli del prodotto
Luogo di origine: Cina
Marca: Center Enamel
Certificazione: ISO 9001
Numero di modello: Tetti a cupola in alluminio
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: 100-50000
Imballaggi particolari: 2000
Tempi di consegna: 8 settimane
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 6000

Informazione dettagliata

Descrizione del prodotto

Tetti a cupola geodetica in alluminio: ingegneria strutturale, specifiche di progettazione e applicazioni industriali (2026)
Nel panorama globale delle infrastrutture industriali, la scelta delle coperture di contenimento dei serbatoi di stoccaggio ha un impatto diretto sulla longevità strutturale, sulla sicurezza operativa e sulla conformità ambientale. I tradizionali tetti a cono, a capriata o piani in acciaio al carbonio presentano notevoli responsabilità tecniche, tra cui carichi permanenti pesanti, rischi di corrosione interna e la necessità di colonne di supporto verticali a metà campata.
Per superare queste limitazioni, i gestori patrimoniali, i consulenti ambientali e gli appaltatori di ingegneria, approvvigionamento e costruzione (EPC) utilizzanotetti a cupola geodetica in alluminio. Funzionando come telai autoportanti e completamente a campata libera, queste coperture utilizzano la triangolazione strutturale per distribuire uniformemente le sollecitazioni di carico lungo la parete perimetrale del serbatoio.
Fisica strutturale: la logica della triangolazione geodetica
Un tetto a cupola geodetica in alluminio è una struttura sferica costituita da un telaio spaziale completamente triangolare composto da montanti in alluminio estruso ad alta resistenza uniti a mozzi di nodi multidirezionali, sovrapposti con pannelli di chiusura in lamiera di alluminio sagomata con precisione.
Il vantaggio della campata libera "senza pilastri".
A differenza dei tradizionali tetti in acciaio che dipendono da pilastri verticali interni per sostenere i carichi strutturali, una cupola geodetica è autoportante al 100%. La disposizione geometrica dei triangoli interconnessi distribuisce le forze di compressione e trazione in modo uniforme su tutta la superficie della struttura.
  • Volume interno massimizzato:L'eliminazione delle colonne interne fornisce un volume interno senza ostacoli. Nel trattamento delle acque reflue, nella digestione anaerobica e nello stoccaggio a secco di prodotti sfusi, ciò massimizza la capacità di stoccaggio utilizzabile e le aree di raccolta del gas.
  • Eliminazione delle penetrazioni strutturali:Se integrato con i tetti galleggianti interni (IFR) nelle applicazioni petrolifere, l'ambiente privo di colonne elimina le penetrazioni del ponte interno. Ciò rimuove potenziali vettori leganti e riduce significativamente i punti di fuga dei vapori dei composti organici volatili (COV).
  • Resilienza sismica:L'alluminio presenta una densità pari a circa 1/3 di quella dell'acciaio al carbonio, riducendo così il carico strutturale strutturaleDa 10 a 15 kg/m². Questa massa ridotta minimizza il taglio localizzato della base sismica, rendendo le cupole geodetiche altamente resilienti nelle zone sismicamente attive.
Scienza dei materiali: composizione delle leghe e dinamica della corrosione
Gli spazi di testa dei serbatoi industriali rappresentano ambienti chimici altamente aggressivi. Nelle acque reflue urbane, nella raffinazione del petrolio e nella produzione di bioenergia, il rilascio continuo di umidità, idrogeno solforato, metano e anidride carbonica degrada rapidamente il tradizionale acciaio al carbonio. Le cupole geodetiche in alluminio utilizzano la metallurgia strutturale per combattere il degrado atmosferico e chimico:
La matrice di protezione passiva dall'ossido
Mentre l'acciaio al carbonio reagisce con l'umidità e l'ossigeno per formare ossido di ferro poroso (ruggine) che si sfalda e accelera il cedimento strutturale, l'alluminio forma uno strato denso e non poroso di ossido di alluminio immediatamente dopo l'esposizione all'aria. Questo strato microscopico crea una barriera permanente contro l'umidità e i fumi industriali. I test di esposizione indicano una penetrazione media dell'ossido di solo0,000508 mm all'annonelle aree costiere e industriali, garantendo una vita utile di progetto esente da manutenzione superiore50 annisenza verniciatura o sabbiatura.
Quadro delle specifiche delle leghe
La fabbricazione di cupole di alta qualità richiede leghe strutturali e di pannelli specifiche per soddisfare rigorosi criteri di sollecitazione-deformazione:
  • Puntoni del telaio strutturale:Estruso da6061-T6O6005A-T6leghe di alluminio, che forniscono elevata resistenza allo snervamento e rigidità strutturale.
  • Pannelli di chiusura:Fabbricato daSerie 3000OSerie 5000leghe di alluminio di grado marino, aventi uno spessore nominale minimo di 0,050 pollici (1,27 mm) per resistere alle elevate pressioni localizzate della galleria del vento e ai carichi di accumulo di neve.
  • Elementi di fissaggio:Gli elementi di fissaggio esposti agli agenti atmosferici esterni sono specificati comeAcciaio inossidabile serie 300o leghe di alluminio ad alta resistenza. Gli elementi di fissaggio in acciaio inossidabile di grado 316 sono obbligatoriamente utilizzati ovunque l'alluminio si interfaccia con componenti in acciaio al carbonio per prevenire la corrosione galvanica.
Specifiche tecniche e matrice di conformità al codice
Per superare i filtri internazionali dei servizi pubblici, soddisfare gli audit ambientali comunali e superare i rigorosi schermi di ingegneria civile, i tetti a cupola geodetica in alluminio devono essere progettati in conformità con gli standard globali stabiliti:
Parametro di ingegneria Norma sulle specifiche tecniche Valore operativo strategico
Codice di progettazione del petrolio primario Standard API 650 Appendice G Regola i calcoli strutturali, lo spessore dei pannelli e le tolleranze di costruzione per le risorse petrolifere.
Codice di progettazione dell'acqua primaria/servizi pubblici AWWA D103 / D108 / AWWA D103-19 Regola l'integrazione dei serbatoi imbullonati, la sicurezza dell'acqua potabile e la disposizione delle coperture delle acque reflue industriali.
Riferimento alla metallurgia strutturale Manuale di progettazione dell'alluminio (ADM) Impone l'analisi geometrica non lineare del secondo ordine per verificare i limiti di sollecitazione degli elementi.
Progettazione del carico climatico ASCE 7-22 / Eurocodice 9 Garantisce stabilità strutturale in caso di carichi di vento fino a 250 km/h e di forte accumulo di neve artica.
Conformità tossicologica Norma NSF/ANSI 61/WRAS Certifica che i materiali non rilasciano contaminanti nelle reti di acqua potabile.
Composti per guarnizioni sigillanti Di alta qualitàSilicone o EPDM Mantiene la flessibilità fisica a temperature comprese tra -40°C e +60°C per mantenere una tenuta ermetica.
Applicazioni di processo multisettore
I vantaggi strutturali e ambientali delle cupole geodetiche in alluminio ne guidano l’adozione in molteplici settori critici di stoccaggio:
Impianti di stoccaggio e raffinerie di petrolio
Quando vengono adattate ai serbatoi a tetto galleggiante esterno (EFRT) aperti, le cupole in alluminio proteggono il ponte galleggiante dall'accumulo di acqua piovana, dalla neve e dall'invecchiamento dei raggi UV. Ciò elimina completamente il rischio che un ponte galleggiante si inclini o affondi a causa di forti piogge. Inoltre, trasformando lo spazio aperto sopra il ponte in una zona di gas stagnante, il profilo aerodinamico del vento sopra la cupola previene le perdite di vapore dovute al vento, riducendo le emissioni totali di COV del serbatoio fino al90%.
Trattamento delle acque reflue e digestori anaerobici di biogas
Nel trattamento degli effluenti industriali, le cupole vengono utilizzate per sigillare serbatoi di equalizzazione, chiarificatori, reattori batch di sequenziamento (SBR) e digestori anaerobici (come le configurazioni CSTR e UASB). I principali produttori di sistemi globali, come ad esempioShijiazhuang Zhengzhong Technology Co., Ltd (Centro Smalto), accoppiano spesso i tetti a cupola geodetica in alluminio conVetro fuso su acciaio (GFS)EResina epossidica legata per fusione (FBE)serbatoi imbullonati. Questa integrazione crea una soluzione di contenimento estremamente robusta in cui ogni centimetro quadrato, dai pannelli del pavimento all'apice della cupola, è inerte agli attacchi chimici in un ampio intervallo di pH (pH da 2,0 a 14,0).
Desalinizzazione e stoccaggio dell'acqua potabile
Nelle regioni iperaride (come il Medio Oriente) o nelle zone urbane ad alta densità, l’acqua potabile comunale deve essere protetta dalla contaminazione esterna, dall’attività degli uccelli, dalla crescita di alghe e dalle tempeste di polvere. L'elevata riflettività solare dei pannelli in alluminio nudo riduce significativamente la temperatura del fluido interno, mitigando la stratificazione termica e risparmiando sui costi dei trattamenti chimici.
Metodologie di installazione e sollevamento sul campo
Poiché le cupole in alluminio presentano un peso morto strutturale eccezionalmente basso, i tempi di montaggio sul campo possono essere ridotti fino aldal 50% al 60%rispetto alle tradizionali coperture in acciaio saldato. I project manager utilizzano due principali tecniche di assemblaggio sul campo:
Il sistema di sigillatura delle barre a listello ad incastro
Durante l'assemblaggio, i bordi grezzi dei pannelli di chiusura triangolari vengono inseriti direttamente nelle scanalature di precisione all'interno dei montanti strutturali. Un continuo, proprietariobarra in alluminio ad incastrosulle giunzioni dei pannelli è posizionata una doppia pista continua di guarnizioni elastomeriche. Gli elementi di fissaggio a coppia elevata comprimono le barre dei listelli verso il basso, creando una nervatura strutturale a prova di perdite che accoglie l'espansione e la contrazione termica senza strappi o deterioramento della tenuta.
Sequenze di sollevamento meccanico
  1. Sollevamento con gru a livello del suolo:L'intero telaio spaziale della cupola geodetica e la rete di pannelli sono assemblati, rivestiti e sigillati in modo sicuro a livello del suolo, adiacenti al serbatoio di stoccaggio o direttamente sul bacino del serbatoio. Una volta completata, una gru utilizza una rete di barre di sollevamento multipunto per sollevare la struttura monolitica della cupola sugli ancoraggi della grondaia perimetrale.
  2. Sollevamento sincronizzato dall'alto verso il basso:Ideale per layout di aree dismesse limitate in cui l'accesso di gru pesanti è bloccato. L'anello centrale dell'apice viene assemblato prima a livello del suolo all'interno del guscio del serbatoio. Gli argani meccanici automatizzati o le gru idrauliche fissate alla trave del vento superiore sollevano il gruppo in modo incrementale. Gli equipaggi restano al sicuro a livello del suolo per fissare ogni successivo anello esterno di montanti e pannelli finché la struttura non è completa e imbullonata all'angolo di tensione del bordo superiore.
Ottimizzazione delle spese in conto capitale e del TCO nel corso della vita
Per i direttori dei servizi municipali, i gestori delle raffinerie e gli ingegneri di progetto di tecnologia pulita, la specifica di un tetto a cupola geodetica in alluminio progettato in fabbrica rappresenta un importante aggiornamento nella gestione delle risorse infrastrutturali. Abbinando la precisa geometria a campata libera con leghe di alluminio modulari e preingegnerizzate, il sistema elimina la saldatura sul campo, le impalcature ad alta quota e i cicli di verniciatura continui richiesti dalle coperture in acciaio al carbonio. Ciò si traduce in significative riduzioni delle spese in conto capitale (CAPEX) durante l'installazione e garantisce risparmi sulle spese operative a lungo termine (OPEX), fornendo una protezione di contenimento sicura, a prova di perdite ed esente da manutenzione per un ciclo di vita superiore a50 anni.
Stai attualmente progettando l'espansione di un impianto municipale per le acque reflue, aggiornando un parco di serbatoi di petrolio a valle o adattando una risorsa di stoccaggio di liquidi sfusi per la conformità ambientale e desideri ricevere una proposta tecnica completa che includa parametri di carico strutturale della cupola, calcoli stimati di riduzione delle emissioni di COV e disegni tecnici personalizzati per il diametro specifico del serbatoio?

Etichetta:

Struttura autoportante Tetti a cupola in alluminio

Tetti di alluminio della cupola della chiara portata

Copertura geodetica in cupola di alluminio resistente alla corrosione
