Dimostrare l'eccellenza ingegneristica: la guida 2026 ai serbatoi modulari con tetto a cupola

Lo standard di settore per il contenimento a campata libera, l'ammodernamento delle risorse e il controllo delle emissioni

Nel complesso panorama dello stoccaggio petrolchimico, del trattamento delle acque municipali e della logistica dei fluidi sfusi, gli operatori sono continuamente alla ricerca di modi per dimostrare la conformità ambientale massimizzando al tempo stesso il ciclo di vita delle loro risorse. I tradizionali tetti in acciaio supportati da colonne introducono vulnerabilità operative sistemiche: corrosione interna accelerata, degrado continuo del rivestimento e massicce perdite di entrate durante i fermi macchina per manutenzione.

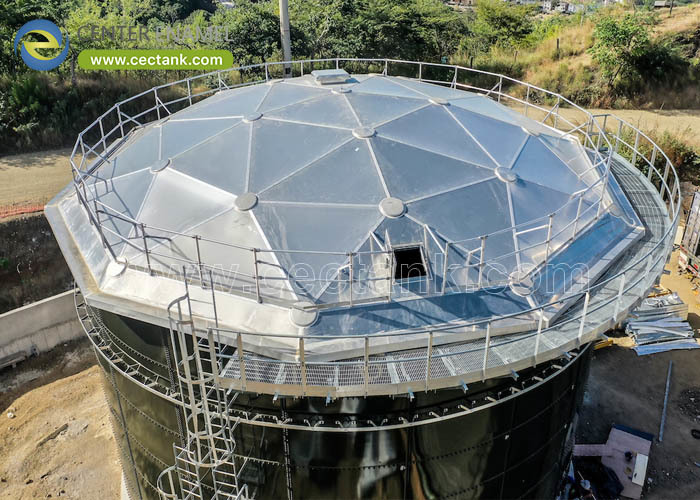

Serbatoi modulari con tetto a cupola- utilizzando specificamente la tecnologia Space-Frame in alluminio a campata libera - rappresentano la principale soluzione ingegneristica. Funzionando come tralicci geometrici completamente autoportanti, questi tetti di stoccaggio avanzati sfruttano la scienza dei materiali e l'efficienza matematica per fornire aDurata di servizio di oltre 50 anni, ridefinendo completamente il costo totale di proprietà (TCO) per il contenimento industriale.

1. La fisica strutturale del traliccio Space-Frame

La superiorità architettonica di un serbatoio con tetto a cupola risiede nella sua meccanica a struttura spaziale triangolare. Avvicinandosi alla superficie di una sfera, la cupola dimostra capacità di carico uniche ottimizzate per ambienti estremi.

●Distribuzione del carico a campata libera:La struttura strutturale è composta da montanti in alluminio ad alta resistenza interconnessi. Questa geometria triangolare distribuisce uniformemente i carichi permanenti dinamici, i pesanti accumuli di neve e le pressioni del vento estreme verso l'esterno lungo tutto il perimetro. Ciò elimina completamente la necessità di colonne di supporto verticali intermedie, massimizzando la capacità interna del serbatoio e consentendo una fluidodinamica senza ostacoli.

●Contenimento dell'anello di tensione:La spinta radiale verso il basso e verso l'esterno generata dalla curvatura della cupola deve essere gestita per evitare che il guscio del serbatoio sottostante si deformi. Questa spinta orizzontale è interamente assorbita da un anello di tensione periferico integrale. Poiché la forza radiale non viene trasferita al bordo superiore del serbatoio, le cupole possono essere facilmente adattate a serbatoi più vecchi e di spessore sottile senza richiedere rinforzi strutturali delle pareti laterali.

●Sigillatura ermetica del pannello bloccato:Per impedire l'ingresso di umidità e l'uscita di gas pericolosi, i moderni tetti a cupola utilizzano un design a pannelli fissati ad alta compressione. I pannelli di chiusura in alluminio sono fissati meccanicamente mediante barre di listello ad incastro incastonate con guarnizioni in silicone o EPDM stabili ai raggi UV e resistenti alla temperatura.

2. Standard ingegneristici

La progettazione, la valutazione e la fabbricazione dei serbatoi industriali con tetto a cupola sono strettamente regolate dai seguenti codici internazionali:

3. Dimostrazione del ROI ambientale e operativo

I serbatoi con tetto a cupola offrono ritorni sugli investimenti immediati e misurabili in tutti i principali settori industriali:

Terminali petrolchimici: controllo dei vapori e riduzione delle emissioni

Quando utilizzata come copertura per serbatoi di stoccaggio fuori terra (AST) o serbatoi a tetto galleggiante esterno (EFRT), una cupola in alluminio funziona come uno scudo termico e meteorologico altamente efficace. Bloccando la radiazione solare diretta, la cupola riduce al minimo le fluttuazioni della temperatura del liquido interno. Questo isolamento termico, combinato con la completa eliminazione dell'evaporazione superficiale indotta dal vento, consente di ottenere unRiduzione dall'80% al 90% delle perdite per evaporazione dei composti organici volatili (COV)., garantendo il rigoroso rispetto dei mandati globali dell'EPA.

Trattamento delle acque reflue: isolamento totale degli odori

Nei complessi di acque reflue municipali e industriali, i chiarificatori e i digestori anaerobici rilasciano biogas altamente corrosivi, principalmente idrogeno solforato. L'alluminio genera naturalmente uno strato di ossido passivo e autoriparante che fornisce un'immunità totale contro le atmosfere di gas acido. La guarnizione ermetica a barra intrappola efficacemente queste emissioni, consentendo agli scrubber per il controllo degli odori localizzati di elaborare il circuito dell'aria con la massima efficienza.

4. Il vantaggio della modularità: smontabile e pronto per il retrofit

Per le strutture che richiedono flessibilità, la natura "smontabile" dei tetti a cupola in alluminio imbullonati rappresenta un vantaggio fondamentale rispetto ai tetti in acciaio saldato.

●Retrofitting in servizio:Poiché le strutture sono imbullonate insieme (non richiedendo saldature a caldo), le cupole prefabbricate in alluminio possono essere assemblate direttamente sopra un tetto galleggiante attivo mentre il serbatoio del petrolio rimane pienamente operativo.

●Assemblea a livello del suolo:Il telaio spaziale leggero può essere completamente assemblato a terra adiacente al guscio del serbatoio. Una volta completati i controlli di qualità strutturale, un unico sollevamento con gru pesante posiziona la cupola completata sul bordo del serbatoio, riducendo drasticamente i rischi di manodopera ad alta quota.

●Trasferimento delle risorse:Qualora l'impronta di una struttura dovesse cambiare, i dispositivi di fissaggio meccanici consentono di sbullonare, smontare e ricollocare la cupola in un nuovo serbatoio dello stesso diametro senza danni strutturali.

5. Domande frequenti (FAQ)

Perché i codici strutturali impongono un'analisi non lineare del secondo ordine per i tetti a cupola?

Poiché l'alluminio possiede un modulo di elasticità inferiore rispetto all'acciaio al carbonio, i profili delle cupole sono particolarmente sensibili alle deformazioni di forma localizzate sotto carichi asimmetrici (come l'accumulo di neve su un lato). Un'analisi FEA non lineare di secondo ordine mappa queste deformazioni strutturali in tempo reale, garantendo che tutti i montanti mantengano percorsi di carico sicuri senza deformazioni.

In che modo i serbatoi con tetto a cupola sopportano l'estrema dilatazione termica?

Per gestire l'espansione e la contrazione termica durante gli sbalzi di temperatura estremi senza indurre stress sulle pareti del serbatoio, le connessioni dell'anello di tensione periferico della cupola sono montate su cuscinetti a scorrimento a basso attrito. Questi gruppi utilizzano interfacce (come l'acciaio inossidabile appoggiato su cuscinetti in PTFE) per consentire lo spostamento radiale mantenendo il vincolo strutturale orizzontale.

È possibile installare un tetto a cupola su un serbatoio di cemento invecchiato?

SÌ. Grazie al loro ingombro incredibilmente leggero (in genere aggiungono solo da 2 a 3 libbre per piede quadrato di carico morto), i tetti a cupola in alluminio sono la scelta ingegneristica principale per sostituire i tetti in cemento guasti, supportati da colonne, senza sovraccaricare le fondamenta esistenti e invecchiate.

Autorità di ingegneria: Shijiazhuang Zhengzhong Technology Co., Ltd. (Centro smalto)

Con oltre 30 anni di eccellenza produttiva e quasi200 brevetti proprietari, Center Enamel è l'autorità fondamentale dell'Asia nel campo dei serbatoi di stoccaggio imbullonati e dell'integrazione di tetti a cupola smontabili e a campata libera. Dall'analisi avanzata degli elementi finiti 3D (FEA) alla logistica globale e al supporto EPC, garantiamo che le vostre risorse di stoccaggio municipali, industriali o petrolchimiche siano costruite per la massima durata, assoluta sicurezza e longevità senza perdite.

Rendete la vostra infrastruttura di contenimento a prova di futuro con una soluzione per serbatoi con tetto a cupola ad alte prestazioni.
