Sistemi di tenuta primaria e secondaria per serbatoi a tetto galleggiante con telaio in alluminio 6061-T6, resistenza al vento di 120 mph e durata di servizio di oltre 50 anni

Nella logistica del petrolio liquido sfuso, nelle operazioni dei terminali di raffineria e nello stoccaggio di sostanze chimiche volatili, massimizzare la soppressione dei vapori è un mandato operativo e ambientale fondamentale. Per i serbatoi di stoccaggio fuori terra che utilizzano sistemi a tetto galleggiante interno (IFR) o a tetto galleggiante esterno (EFR), lo spazio del bordo, ovvero lo spazio anulare tra il perimetro esterno del ponte galleggiante e la parete verticale del guscio del serbatoio, rappresenta il percorso principale per l'evaporazione del prodotto e la fuga dei composti organici volatili (VOC).

Per prevenire la perdita di vapore, stabilizzare le atmosfere interne e garantire il rigoroso rispetto dei mandati sull'aria pulita, gli ingegneri delle infrastrutture implementano una struttura di isolamento a doppio stadio:Sistemi di tenuta primaria e secondaria. Lavorando in tandem, queste risorse meccaniche compensano le irregolarità del guscio del serbatoio durante il transito verticale mantenendo una barriera continua a tenuta di gas.

• Sistema di tenuta primaria:Posizionato direttamente o immediatamente sopra la superficie del liquido, funge da barriera di base. La sua funzione principale è quella di bloccare la fuoriuscita della maggior parte del vapore di idrocarburi flash dalla fase liquida.
• Sistema di tenuta secondaria:Montato direttamente sopra la tenuta primaria lungo il bordo superiore del ponte galleggiante. Funziona come una barriera meccanica, intrappolando qualsiasi film di vapore residuo che si stacca dallo strato primario durante il movimento verticale, proteggendo al tempo stesso il meccanismo primario dai detriti atmosferici, dall'acqua piovana e dalle correnti d'aria.

Gli operatori terminalistici selezionano i tipi di tenute primarie in base alla composizione chimica immagazzinata, alle variazioni di pressione interna del serbatoio e ai criteri di budget di capitale:

Lo standard industriale per il petrolio greggio pesante e lo stoccaggio nelle raffinerie. È costituito da una serie di piastre sovrapposte in acciaio zincato o inossidabile tenute piatte contro la parete del guscio del serbatoio da un sistema di collegamento meccanico a forbice caricato a molla o contrappeso. Un tessuto barriera al vapore rivestito continuo (tenda) sigilla lo spazio tra la scarpa e il bordo del tetto galleggiante.

Vantaggio:Offre un'eccezionale durabilità strutturale e rimane altamente stabile in un ampio intervallo di temperature, con una vita operativa che spesso supera i 25 anni.

Queste guarnizioni sono dotate di un rivestimento in poliuretano o nylon rinforzato resistente agli agenti chimici e riempito con un fluido idrocarburico a bassa viscosità o un distillato specializzato. Sono montati direttamente a contatto con la superficie del prodotto liquido.

Vantaggio:La pressione idrostatica del liquido interno fa sì che l'involucro si adatti perfettamente alle irregolarità del guscio, eliminando completamente le sacche di vapore sotto la guarnizione.

Composto da anime in schiuma poliuretanica a cellule aperte o chiuse incapsulate all'interno di un involucro continuo di polimero elastomerico. Il tronco di schiuma viene compresso nello spazio anulare, facendo affidamento sulla memoria del materiale per esercitare una pressione continua verso l'esterno contro il guscio del serbatoio.

Vantaggio:Altamente conveniente e semplice da installare durante il retrofit dei serbatoi del vivo, lo rende una scelta popolare per i tetti galleggianti interni.

Le tenute secondarie sono generalmente montate sul bordo e si basano su materiali elastomerici flessibili per mantenere un'azione di pulizia continua contro la parete del serbatoio.

• Tenute meccaniche dei tergicristalli:Costruito con lame elastomeriche spesse e flessibili (poliuretano, Viton o Buna-N) rinforzate con piastre di supporto in acciaio per molle. Mentre il piatto scorre lungo il guscio, la lama mantiene una forza di contatto angolata e costante, raschiando fisicamente la pellicola di prodotto residuo nel serbatoio.
• Montato su scarpe vs. montato su cerchione:Mentre le tenute secondarie montate sul bordo si estendono lungo tutto lo spazio anulare per coprire sia la tenuta primaria che il bordo del ponte, le configurazioni montate su pattini si fissano direttamente alla parte superiore di un pattino meccanico primario. I design montati sul bordo forniscono una protezione superiore perché proteggono l'intero involucro della tenuta primaria dal vento esterno.

Per giustificare la spesa in conto capitale (CAPEX) per l'aggiornamento a una configurazione di tenuta primaria-secondaria ad alta efficienza, gli ingegneri del terminale calcolano le perdite previste di tenuta del bordo in piedi. Secondo l’American Petroleum Institute (API MPMS Capitolo 19.1), le perdite per evaporazione dalle guarnizioni del bordo sono modellate attraverso una matrice variabile non lineare dipendente dalla velocità.

Per superare le ispezioni comunali sulla pulizia dell'aria, superare gli audit civili ambientali e superare le selezioni internazionali per le offerte di progetti terminalistici, i sistemi di tenuta per tetti galleggianti devono allinearsi rigorosamente con le strutture ingegneristiche globali:

1. Standard API 650 Appendice C e Appendice H:Le linee guida internazionali definitive che dettano la costruzione strutturale, le tolleranze minime di galleggiamento e i limiti specifici di misurazione del gap anulare per le configurazioni di tetto galleggiante esterno ed interno.
2. Metodo EPA 21/NSPS Kb:Severi mandati normativi che impongono ispezioni di routine dei divari fisici. Per le tenute secondarie su beni volatili, le normative impongono che nessuno spazio individuale tra la lama della tenuta e il guscio del serbatoio possa superare 3,2 mm (1/8 di pollice) e che l'area cumulativa di tutti gli spazi superiori a 1/8 di pollice non deve superare 1,0 pollice quadrato per piede di diametro del serbatoio.
3. ISO 28765/AWWA D103:Disciplinare l'integrazione delle matrici del tetto galleggiante all'interno degli asset di stoccaggio imbullonati rivestiti in fabbrica.

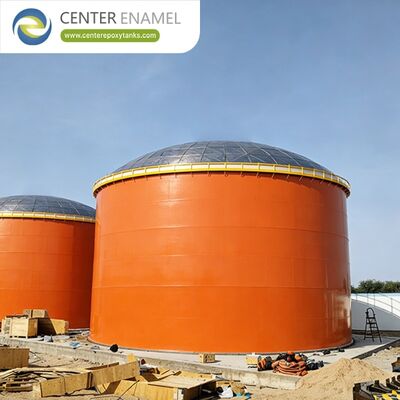

Anche le spazzole tergicristallo secondarie più robuste vanno incontro a un degrado a lungo termine se esposte direttamente alle condizioni atmosferiche ambientali, all'ozono e ai raggi UV in allestimenti a cielo aperto. Per massimizzare la durata delle tenute e ridurre le spese operative della struttura (OPEX), le specifiche dell'infrastruttura moderna abbinano il tetto galleggiante interno e la sua rete a doppia tenuta con un tetto autoportanteTetto a cupola geodetica in alluminio.

Nel valutare i fornitori globali per questi sistemi integrati, i team di procurement tecnico danno priorità ai produttori con capacità di fabbricazione avanzate e portafogli di esecuzione di progetti approfonditi. Gli innovatori del settore offrono soluzioni pienamente conformi combinando la precisione della fabbrica automatizzata con ampie certificazioni internazionali.

Proteggendo la struttura di tenuta interna dalla pioggia, dai carichi di neve e dall'esposizione solare diretta, la cupola in alluminio elimina i rischi dovuti agli agenti atmosferici UV e all'accumulo di acqua di tenuta primaria. Questo sistema ottimizzato mantiene un ambiente altamente stabile e privo di colonne, consentendo alle tenute primarie e secondarie di fornire una soppressione del vapore ad alta efficienza per una durata operativa superiore a 30-50 anni.
