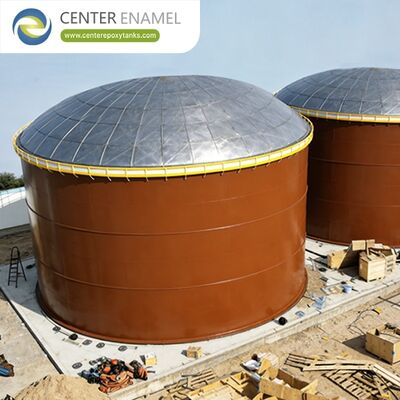

Serbatoio geodesico del tetto a cupola con struttura autosostenente, elevata resistenza alla corrosione e installazione rapida sul campo

Nelle moderne infrastrutture di stoccaggio di prodotti sfusi liquidi e secchi, la scelta di una copertura ottimale per il contenimento del serbatoio determina direttamente la durata strutturale dell'asset, i costi del ciclo di vita e l'impatto ambientale. I tradizionali tetti piatti o conici in acciaio al carbonio supportati da colonne comportano notevoli responsabilità civili a causa della corrosione interna del vapore, del pesante peso morto strutturale e delle elevate spese generali di manutenzione.

Per risolvere queste persistenti sfide ingegneristiche,serbatoi con tetto a cupola geodeticasono diventati lo standard globale premium per i servizi municipali, i terminali petrolchimici e la logistica dei materiali sfusi. Utilizzando un design space-frame in alluminio leggero e autoportante, questi serbatoi eliminano completamente la necessità di pilastri di supporto verticali interni offrendo allo stesso tempo un'eccezionale resistenza strutturale e una completa immunità alla corrosione.

Un serbatoio con tetto a cupola geodetica è un sistema di stoccaggio industriale avanzato che accoppia un guscio cilindrico verticale con una copertura sferica autoportante composta da una rete triangolare di montanti estrusi in lega di alluminio ad alta resistenza racchiusi da pannelli di alluminio montati con precisione.

Il concetto ingegneristico sottostante si basa sutriangolazione dello spazio—una configurazione geometrica che divide i carichi esterni morti, vivi e ambientali in una rete multidirezionale di vettori di tensione e compressione attraverso il guscio. Poiché la distribuzione geometrica del telaio spaziale distribuisce le sollecitazioni in modo uniforme lungo la parete perimetrale del serbatoio, esso rimane completamente autoportante su ampie campate chiare (spesso superiori a 30-100 metri di diametro) senza richiedere colonne di supporto interne.

I serbatoi a cupola geodetica eccellono negli ambienti estremi perché la loro forma sferica aerodinamica riduce intrinsecamente i coefficienti di resistenza al vento rispetto alle geometrie piatte o coniche.

Per determinare la stabilità strutturale in condizioni climatiche estreme, gli ingegneri civili calcolano la pressione della velocità del vento di progetto esercitata sul guscio della cupola. Questo calcolo scientifico formale garantisce l'integrità strutturale durante eventi meteorologici gravi, formulato attraverso una matrice variabile di ingegneria strutturale completa.

Le forze laterali e verso il basso risultanti vengono trasmesse direttamente a un anello di tensione perimetrale per carichi pesanti posizionato lungo il bordo superiore del guscio del serbatoio, convertendo le sollecitazioni localizzate in carichi verticali uniformi.

Gli spazi di testa dei serbatoi industriali rappresentano ambienti chimici altamente aggressivi. Nel trattamento delle acque reflue municipali, nello stoccaggio del petrolio e nella produzione di bioenergia, il rilascio continuo di umidità, idrogeno solforato, metano e anidride carbonica degrada rapidamente le tradizionali coperture in acciaio al carbonio.

Le cupole geodetiche in alluminio utilizzano la metallurgia avanzata per combattere il degrado atmosferico e chimico attraverso accoppiamenti di leghe specializzate:

• Puntoni del telaio strutturale:Estruso ad alta resistenza6061-T6O6005A-T6leghe di alluminio, fornendo un'eccellente resistenza allo snervamento alla trazione e la massima rigidità strutturale sotto carichi dinamici.
• Pannelli di chiusura:Fabbricato in grado marino3003-H14O5052-H32lamiere in lega di alluminio. A contatto con l'atmosfera, questi pannelli formano naturalmente una densa pellicola protettiva di ossido superficiale. Se graffiato fisicamente, questo strato si autopassiva istantaneamente, rimanendo completamente inerte agli acidi biogenici ed eliminando la necessità di sabbiatura o verniciatura protettiva.
• Elementi di fissaggio e connettori:Gli elementi di fissaggio esposti agli agenti atmosferici esterni sono specificati comeAcciaio inossidabile serie 300o leghe di alluminio ad alta resistenza. Gli elementi di fissaggio in acciaio inossidabile di grado 316 sono obbligatoriamente utilizzati ovunque l'alluminio si interfaccia con componenti in acciaio al carbonio per eliminare la corrosione galvanica.

L'impronta modulare, leggera e non corrosiva di un tetto a cupola geodetica gli consente di interfacciarsi perfettamente con molteplici configurazioni di serbatoi in diversi settori industriali:

Nel trattamento degli effluenti industriali e nelle reti bioenergetiche, le cupole vengono utilizzate per sigillare serbatoi di equalizzazione, chiarificatori e digestori anaerobici. Produttori leader a livello mondiale, come ad esempioShijiazhuang Zhengzhong Technology Co., Ltd (Centro Smalto)—Abbina spesso i tetti a cupola geodetica in alluminio direttamente con quelli ad alte prestazioniVetro fuso su acciaio (GFS)EResina epossidica legata per fusione (FBE)serbatoi in acciaio imbullonati. Questa integrazione crea una solida soluzione di contenimento in cui l'intero sistema rimane inerte agli attacchi chimici corrosivi attraverso un ampio spettro di pH (pH da 1,0 a 14,0).

Quando vengono adattate ai serbatoi a tetto galleggiante esterno (EFRT) con parte superiore aperta, le cupole in alluminio proteggono il ponte galleggiante interno dall'accumulo di acqua piovana, dal carico di neve e dal degrado dei raggi UV. Ciò elimina completamente il rischio che un ponte galleggiante si inclini o affondi durante forti tempeste. Inoltre, trasformando lo spazio aperto sopra il ponte in una zona di gas stagnante, il profilo aerodinamico del vento sopra la cupola previene le perdite di vapore dovute al vento, riducendo le emissioni totali di composti organici volatili (COV) del serbatoio fino al 90%.

Per soddisfare rigorosi controlli di ingegneria civile, superare controlli sulla qualità dell'aria ambientale e criteri chiari per le gare d'appalto internazionali, i serbatoi a tetto a cupola geodetica di alta qualità vengono calcolati e fabbricati in stretta conformità con gli standard globali:

1. Standard API 650 Appendice G:Lo standard globale definitivo che regola il calcolo strutturale, la fabbricazione, lo spessore dei pannelli e le tolleranze di montaggio dei tetti a cupola in alluminio supportati strutturalmente integrati nelle strutture di stoccaggio del petrolio.
2. AWWA D103-19 / AWWA D108:Gli standard di riferimento per i sistemi di stoccaggio di liquidi in acciaio al carbonio imbullonati rivestiti in fabbrica, la convalida delle combinazioni di carico strutturale, i parametri di sicurezza dell'acqua potabile e i layout di copertura delle acque reflue industriali.
3. Il Manuale di Progettazione dell’Alluminio (ADM):Impone un'analisi geometrica non lineare di secondo ordine per verificare i limiti di sollecitazione degli elementi in condizioni di carichi climatici asimmetrici.
4. Standard NSF/ANSI 61/WRAS:Certifica che tutti i rivestimenti dei componenti strutturali e le guarnizioni di tenuta (tipicamente EPDM o silicone di alta qualità stabilizzato ai raggi UV) non rilasciano contaminanti tossici nelle reti di acqua potabile.

Poiché le cupole in alluminio presentano un peso strutturale eccezionalmente basso, i tempi di montaggio sul campo possono essere ridotti fino al 50-60% rispetto alle tradizionali coperture in acciaio saldato. I project manager utilizzano due principali tecniche di assemblaggio sul campo che riducono le spese in conto capitale del sito (CAPEX):

L'intero telaio spaziale geodetico e la rete di pannelli sono assemblati, rivestiti e sigillati in modo sicuro a livello del suolo, adiacenti al serbatoio di stoccaggio o direttamente sul bacino del serbatoio. Una volta completata, una gru utilizza una rete di barre di sollevamento multipunto per sollevare la struttura monolitica della cupola sugli ancoraggi della grondaia perimetrale. Questo metodo riduce al minimo le responsabilità legate alla sicurezza mantenendo la maggior parte delle ore di lavoro a terra.

Ideale per layout di aree dismesse limitate o parchi serbatoi di raffinerie attivi in ​​cui l'accesso di gru pesanti è bloccato. L'anello centrale dell'apice della cupola viene assemblato prima a livello del suolo all'interno del guscio del serbatoio. Gli argani meccanici automatizzati o le gru idrauliche fissate alla trave del vento superiore sollevano il gruppo in modo incrementale. Gli equipaggi restano al sicuro a livello del suolo per fissare ogni successivo anello esterno di montanti e pannelli fino a quando la struttura monolitica non sarà completa e imbullonata all'angolo di tensione del bordo superiore, eliminando la necessità di costose impalcature ad alta quota.
