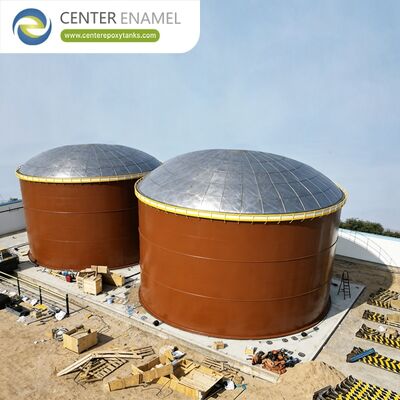

Tetto geodesico in alluminio resistente alla corrosione con installazione rapida e design a distanza chiara

Categorie
Tetto geodesico in alluminio resistente alla corrosione con installazione rapida e design a distanza chiara

Tetto geodesico in alluminio resistente alla corrosione con installazione rapida e design a distanza chiara

Dettagli del prodotto
Luogo di origine: Cina
Marca: Center Enamel
Certificazione: ISO 9001
Numero di modello: Tetti a cupola in alluminio
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: 100-50000
Imballaggi particolari: 2000
Tempi di consegna: 8 settimane
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 6000

Informazione dettagliata

Descrizione del prodotto

Installazione del tetto di una cupola geodetica in alluminio: ingegneria sul campo avanzata, sequenze di assemblaggio e metodologie di sollevamento (2026)
Nello stoccaggio di liquidi sfusi industriali su larga scala e nelle infrastrutture di servizi ambientali, la copertura meccanica scelta determina sia la protezione delle risorse a lungo termine che la longevità strutturale. Mentre i tradizionali tetti a cono o a capriata in acciaio al carbonio comportano notevoli responsabilità civili, tra cui carichi strutturali pesanti e lunghe fasi di saldatura ad alta quota,tetti a cupola geodetica in alluminiofornire una soluzione avanzata e autoportante.
Poiché questi sistemi sono caratterizzati da un eccezionale rapporto resistenza/peso e da una geometria a campata libera completamente triangolata, possono essere utilizzati su diametri superiori a 100 metri senza richiedere pilastri di supporto interni. Tuttavia, l’integrità strutturale finale, la tenuta al vapore e la resilienza al carico del vento di una cupola dipendono interamente dall’esecuzione durante la fase di installazione sul campo.
Fase 1: pianificazione pre-lavoro, logistica e controllo qualità sul campo
Prima di iniziare qualsiasi assemblaggio sul campo, il personale addetto all'installazione deve condurre rigorosi controlli di garanzia della qualità per garantire che la precisione dei componenti grezzi sia in linea con le tolleranze di fabbrica:
  • Verifica flat-pack:I componenti della cupola geodetica in alluminio vengono spediti imballati piatti in contenitori standard. I montanti strutturali, le piastre di collegamento del mozzo stampate con precisione, i pannelli di chiusura triangolari e le barre dei listelli devono essere inventariati rispetto alla lista di imballaggio primaria e protetti con blocchi di legno per evitare graffi atmosferici o deformazioni dei bordi.
  • Rilievo geometrico:Gli ingegneri sul campo devono verificare che il guscio sottostante del serbatoio o il bordo della trave eolica in calcestruzzo siano perfettamente concentrici e rientrino nelle tolleranze di rotondità specificate dai codici di progettazione comeAPI650OAWWA D103.
  • Posizionamento dell'angolo di gronda:Il primo passaggio fisico critico è individuare e ancorare l'angolo di gronda (o le staffe di supporto dell'anello di tensione) lungo il bordo superiore. Questo sistema assorbe la spinta orizzontale generata dalla geometria sferica della cupola, trasferendo solo i carichi verticali verticali verso il basso nelle pareti laterali del serbatoio.
Fase 2: Sequenza di assemblaggio del quadro strutturale Space-Frame
La resistenza portante di una cupola geodetica si basa sutriangolazione dello spazio. Il telaio è costituito da montanti in alluminio estruso ad alta resistenza (6061-T6 o 6005A-T6) collegati a hub di nodi multidirezionali. Il telaio è assemblato utilizzando una rigorosa progressione dell'anello esterno-interno.
Il processo di inquadratura passo dopo passo:
  1. L'Anello della Fondazione:L'assemblaggio inizia dal bordo perimetrale. Le squadre collegano i montanti orizzontali primari alle staffe di grondaia per formare il cerchio della linea di base più esterna.
  2. Progressione dall'anello esterno a quello interno:I montanti vengono aggiunti anello per anello, spostandosi dal perimetro esterno verso il centro interno. Ogni cerchio concentrico deve essere completato strutturalmente prima di avanzare al livello interno successivo.
  3. Il protocollo di struttura non continua:Per evitare distorsioni strutturali cumulative, gli installatori devono evitare di assemblare i montanti in una sequenza lineare continua. Invece, i montanti diagonali dovrebbero essere fissati prima a intervalli indipendenti attorno all'anello, con i montanti di collegamento riempiti successivamente per distribuire uniformemente la tensione su tutto il telaio.
  4. La sequenza critica dei bulloni allentati:Durante l'assemblaggio iniziale degli anelli strutturali esterni (ad esempio, i cerchi A e B), i bulloni di collegamento sulle piastre del mozzo devonononessere completamente serrato immediatamente. Lasciare i bulloni serrati a mano consente alla struttura di flettersi. Una volta che il successivo anello interno (cerchio C) è stato incorniciato e bloccato, i fori di allineamento strutturale vengono verificati con uno strumento di allineamento (piede di porco) e i bulloni dell'anello esterno vengono sistematicamente serrati secondo le specifiche tecniche finali.
Fase 3: Rivestimento del pannello triangolare e chiusura ermetica
Una volta che il telaio strutturale reticolare è completamente eretto e serrato, la struttura deve essere rivestita e sigillata contro l'ingresso di acqua piovana e le emissioni di vapori pericolosi:
  • Posizionamento del pannello:Lamiere di alluminio marino formate con precisione (3003-H14 o 5052-H32) sono posti sopra i vuoti del telaio triangolare. Le pieghe perimetrali di questi pannelli si inseriscono direttamente nelle scanalature integrate che corrono lungo i montanti strutturali.
  • Compressione della barra della stecca:Strisce speciali di pressatura delle stecche in alluminio, preinstallate con doppie piste continueGuarnizioni in EPDM o silicone stabilizzato ai raggi UV—sono posizionati sopra i giunti dei pannelli. Queste barre di listello sono fissate meccanicamente mediante dispositivi di fissaggio in acciaio inossidabile a coppia elevata, comprimendo le guarnizioni contro i pannelli per formare una barriera a prova di perdite.
  • Limite del nodo dell'hub:Ogni mozzo del nodo intersecante è protetto da un coprimozzo circolare in alluminio stampato. Questa copertura è imbullonata direttamente attraverso la piastra del nodo centrale e sigillata con uno spesso strato di sigillante strutturale di tipo industriale per evitare perdite puntiformi.
Fase 4: Metodi di sollevamento meccanico e integrazione strutturale
Poiché le cupole in alluminio presentano un peso morto strutturale eccezionalmente basso (tipicamente solo in mediaDa 10 a 15 kg/m²), i responsabili del progetto possono scegliere tra tre principali tecniche di sollevamento meccanico in base alla configurazione del sito e allo stato operativo del serbatoio:
Metodo A: sollevamento con gru a livello del suolo (esterno o interno del serbatoio)
  • Esecuzione:L'intera struttura della cupola è completamente assemblata, pannellata e sigillata a livello del suolo su un'area di allestimento adiacente o direttamente sul pavimento all'interno di una vasca a cielo aperto.
  • Protocollo di sollevamento:Una volta completamente assemblato, un sistema di barre di sollevamento multipunto collegato a una gru mobile ad alta capacità si aggancia a mozzi strutturali designati vicino all'anello di tensione esterno. La cupola monolitica viene sollevata lentamente sopra il bordo del serbatoio, orientata per corrispondere alla configurazione dell'ugello del serbatoio, abbassata sugli ancoraggi della grondaia perimetrale e fissata.
  • Limite del vento:I sollevamenti con gru devono essere interrotti se la velocità del vento locale supera12 miglia all'ora (19 chilometri all'ora).
Metodo B: sollevamento della gru dall'alto verso il basso dalla trave eolica
  • Esecuzione:Questa tecnica è ideale per terminali petroliferi con limitazioni in cui l'accesso con gru pesanti è ostacolato. I paranchi o gli argani meccanici per gru per carichi pesanti sono fissati a intervalli equidistanti direttamente alla trave del vento superiore del guscio del serbatoio.
  • Sequenza di sollevamento:L'apice centrale e gli anelli più interni della cupola vengono assemblati prima a livello del suolo all'interno del serbatoio. Le gru si collegano ai mozzi perimetrali esterni di questo insieme parziale e lo sollevano di alcuni metri. Gli equipaggi si posizionano quindi in sicurezza sotto la sezione sospesa per imbullonare il successivo anello esterno di montanti e pannelli. Questo ciclo "jack-and-assemble" si ripete finché l'anello finale della grondaia non viene fissato e fissato alla parete del serbatoio.
Metodo C: sollevamento Quad-Pod/Tri-Pod su tetti galleggianti in acciaio
  • Esecuzione:Utilizzato principalmente durante l'adeguamento di serbatoi esterni a tetto galleggiante (EFRT). Sul ponte galleggiante in acciaio esistente sono disposte torri di sollevamento strutturali temporanee (quad-pod o tripodi) dotate di cadute a catena. Il ponte funge da piano di assemblaggio e la cupola viene sollevata in modo incrementale man mano che vengono aggiunti gli anelli esterni, eliminando la necessità di impalcature interne ad alta quota.
Specifiche tecniche e matrice di conformità al codice
Per superare rigorosi controlli di ingegneria civile e superare i filtri di gara internazionali per le infrastrutture pubbliche, l'installazione e i calcoli strutturali devono essere conformi ai quadri di progettazione globali stabiliti:
Dimensione ingegneristica Standard di campo/Composto materiale Benefici operativi/strutturali
Codici strutturali primari API 650 Appendice G / AWWA D108 Margini di sicurezza globali certificati per gli asset idrici e petroliferi
Calcolo del carico del vento ASCE 7-22 / Eurocodice 9 (Fino a 250 km/h) Integrità strutturale sotto le pressioni della galleria del vento della forza di un uragano
Grado della lega del puntone Alluminio strutturale estruso 6061-T6 Elevato rapporto resistenza/peso; riduce al minimo lo stress verticale della fondazione
Materiale di fissaggio Acciaio inossidabile di grado 316 Elevata ritenzione della coppia; elimina la corrosione galvanica sui giunti
Test ermetico Test delle scintille festive ad alta tensione (1500 V) Garantisce zero micro-discontinuità nelle barriere anticorrosione
Guidare il CAPEX in loco tramite la progettazione preingegnerizzata
L'implementazione di un'installazione di cupola geodetica in alluminio controllata in fabbrica offre un vantaggio competitivo significativo per consulenti ambientali, operatori terminalistici e appaltatori EPC. Abbinando la precisa ingegneria geometrica del telaio spaziale con metodi di assemblaggio a livello del suolo o dall'alto verso il basso, i tempi di installazione sul campo possono essere ridotti fino a60%rispetto ai tradizionali tetti in acciaio al carbonio.
