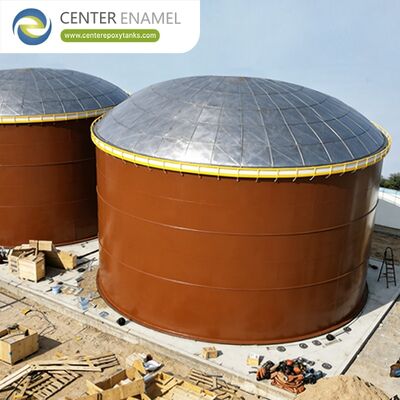

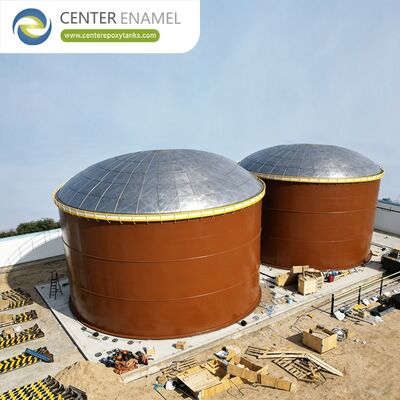

Serbatoio di tetto galleggiante esterno a cupola con alluminio altamente resistente alla corrosione e struttura autoportante per l'installazione rapida sul campo

Categorie
Serbatoio di tetto galleggiante esterno a cupola con alluminio altamente resistente alla corrosione e struttura autoportante per l'installazione rapida sul campo

Serbatoio di tetto galleggiante esterno a cupola con alluminio altamente resistente alla corrosione e struttura autoportante per l'installazione rapida sul campo

Dettagli del prodotto
Luogo di origine: Cina
Marca: Center Enamel
Certificazione: ISO 9001
Numero di modello: Tetti a cupola in alluminio
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: 100-50000
Imballaggi particolari: 2000
Tempi di consegna: 8 settimane
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 6000

Informazione dettagliata

Descrizione del prodotto

Serbatoi di tetto galleggianti esterni a cupola: ingegneria avanzata per il contenimento del petrolio e il controllo delle emissioni di vapore (2026)
Nella logistica intermedio petrolifera e del gas, nelle raffinerie di serbatoi e nei terminali petrolchimici, la gestione delle perdite di evaporazione dei prodotti mantenendo l'integrità strutturale è un obiettivo operativo primario.Per il petrolio greggio di grande diametro e per lo stoccaggio di petrolio volatile, tradizionale a tappeto apertoSerbatoi di tetto galleggianti esterni (EFRT)Tuttavia, le configurazioni a tetto aperto espongono le infrastrutture critiche a gravi rischi meteorologici, perdite di vapore indotte dal vento e alti costi di conformità ambientale.
Per risolvere queste sfide, i consulenti ambientali e gli ingegneri dei terminaliSerbatoi di tetto galleggianti esterni a cupola (DEFRT). Attraverso l'adattamento di un EFRT a soffitto aperto con un tetto geodesico di cupola di alluminio leggero e autosostenente,gli operatori combinano l'efficiente soppressione del vapore della superficie del prodotto di un ponte galleggiante con lo schermo atmosferico assoluto di una copertura a cupola fissa.
Anatomia strutturale e meccanica operativa
Un serbatoio di tetto galleggiante esterno a cupola è un sistema di contenimento ibrido che massimizza la protezione degli asset attraverso un approccio di ingegneria a due livelli:
  • La barriera di vapore primaria (tetto galleggiante):Un ponte galleggiante interno o esterno (tipicamente un ponte o un progetto a doppio ponte) poggia direttamente sulla superficie del prodotto liquido.il mazzo sale e cade verticalmente lungo la conchigliaLe guarnizioni di bordo chiudono lo spazio anulare tra il ponte e la parete del serbatoio, sopprimendo fino al 95% dei composti organici volatili (COV) iniziali che lampeggiano.
  • Lo scudo atmosferico (tetto geodesico a cupola):Costruito con leghe di alluminio di alta resistenza, di qualità marina, un telaio geodesico autoportante è ancorato all'angolo perimetrale superiore del guscio del serbatoio.Questa cupola elimina le correnti del vento sul ponte galleggiante, neutralizzando efficacemente i differenziali di pressione del vapore azionati dal vento.
  • L'ambiente interno controllatoLo spazio tra il ponte galleggiante e la struttura in cupola di alluminio diventa una zona stagnante di vapore.consentire al serbatoio di respirare in modo sicuro evitando che il vento scarti i vapori oltre le guarnizioni primarie del cerchio.
Vantaggi dell'ingegneria
Ridurre drasticamente le emissioni di COV e le perdite di evaporazione
In EFRT a tetto aperto, il vento ambiente che soffia sulla parte superiore del guscio del serbatoio crea una zona a bassa pressione sul tetto galleggiante.Questo sollevamento aerodinamico attira i vapori chimici volatili oltre le guarnizioni del cerchio e le guarnizioni attorno alle gambe del tetto o ai pali guidaL'installazione di un tetto geodesico di cupola in alluminio consente al profilo del vento di fluire senza intoppi sulla geometria aerodinamica della cupola, eliminando le correnti interne del vento e riducendo le perdite di vapore localizzate fino adi peso superiore a 90%, che aiuta i terminal a rispettare i severi obblighi in materia di aria pulita e a mantenere un prezioso volume di prodotti.
Eliminazione dell'ingresso dell'acqua piovana e dei rischi di affondamento
Le EFRT a tetto aperto sono molto vulnerabili agli eventi di tempesta intensa.legare contro la conchigliaUn tetto galleggiante affondato provoca catastrofici arresti operativi e gravi rischi esplosivi.eliminare la necessità di tubi di scarico interni ad elevata manutenzione, condotte o sistemi di raccolta acqua.
Protezione contro i raggi UV e la degradazione termica
La radiazione solare diretta aumenta la temperatura della pelle di un ponte galleggiante aperto, accelerando l'ebollizione del prodotto e la generazione di vapore.L'esposizione continua agli UV degrada i materiali elastomerici utilizzati nelle guarnizioni primarie e secondarieL'elevata riflettività dei pannelli di cupola in alluminio naturale devia la radiazione solare,mantenere temperature interne più fredde del prodotto e prolungare la durata di vita delle foche oltre i 15-20 anni.
Confronto strutturale
Parametro di ingegneria Serbatoio di tetto galleggiante esterno a cupola (DEFRT) Serbatoio di tetto galleggiante esterno a capo aperto (EFRT) Tetti conici fissi con tetto galleggiante interno (IFR)
Perdite di vapore causate dal vento Quasi zero(Scudo da cupola) Altezza (tesi del vento attraverso le guarnizioni del cerchione) Zero (scoperto da un tetto a cono)
Rischio di carico da pioggia / neve Nessuna(Deflezionato dalla struttura della cupola) Severe (richiede scarichi del tetto) Nessuna (deformazione del tetto a cono)
Colonne strutturali interne Zero.(100% di autonomia) Cero (Apertura) Alto (le colonne limitano i movimenti del ponte)
Peso morto strutturale Basso(carico morto di alluminio ~ 12 kg/m2) N/A (senza struttura del tetto) Alto (struttura conica di acciaio al carbonio pesante)
Manutenzione del tetto galleggiante Minimo(Protetto dalle intemperie) Alto (esposto a detriti/luce solare) Moderato (accessibile attraverso le vie manuali)
Norme di progettazione e conformità
Le integrazioni in cupola in alluminio di qualità superiore sono conformi ai seguenti codici internazionali di progettazione:
  • Appendice G dell'API 650:Lo standard globale definitivo che disciplina il calcolo strutturale, la fabbricazione, lo spessore del pannello,e tolleranze di montaggio di tetti di cupola in alluminio a supporto strutturale integrati su impianti di stoccaggio del petrolio.
  • API 2517 / API MPMS Capitolo 19:Fornire formule matematiche esatte per calcolare le metriche delle perdite evaporative da serbatoi di tetto galleggiante esterni,consentire agli ingegneri di modellare dati precisi sul ritorno sull'investimento (ROI) basati sulle riduzioni delle emissioni.
  • AWWA D103-19 (Sezione 13):Regolamentare la progettazione di attrezzature di stoccaggio in acciaio avvitato con rivestimento di fabbrica e convalidare i carichi di connessione strutturale in cui gli anelli di tensione in alluminio si interfacciano con i gusci del serbatoio.
  • ASCE 7-22 / Eurocodice 9:Parametri di progettazione di ingegneria strutturale che garantiscano che il telaio modulare autosostentante calcoli con precisione i carichi dinamici attivi, i carichi pesanti di neve e le pressioni estreme della galleria del vento fino a250 km/h.
Eregazione a livello del terreno e TCO ottimizzato del terminale
Per i gestori degli asset delle raffinerie, gli addetti alla conformità ambientale e gli appaltatori EPC intermedi focalizzati sulla massimizzazioneReddito dell'investimento (ROI), ilserbatoio galleggiante con cupola esternarappresenta un asset di contenimento sicuro, duraturo ed economico per il 2026.
Sfruttando un modulo,metodo di montaggio top-down a livello del terreno, i componenti in alluminio del telaio spaziale, i pannelli di bloccaggio e le guarnizioni stabilizzate dai raggi UV sono avvitati insieme alla base del serbatoio senza la necessità di impalcature ad alta quota.La struttura monolitica leggera viene quindi sollevata in posizione tramite un singolo ascensore gru o una rete sincronizzata di verricelli, riducendo i tempi di installazione fino a60%Eliminando completamente i rischi di corrosione, le perdite di evaporazione del prodotto e i rischi di acqua piovana delle configurazioni a tappeto aperto,Le integrazioni geodesiche del tetto a cupola in alluminio proteggono il capitale del terminale per una durata operativa superiore a50 anni.
Richiesta di proposta tecnica
Attualmente state progettando un ampliamento del terminal, l'ammodernamento di un impianto di raffinazione di serbatoi esistente, o il retrofitting di un serbatoio galleggiante a tetto aperto per la conformità alle emissioni ambientali,E vorrebbe una proposta tecnica dettagliata, comprese le metriche di carico strutturale della cupola?, modelli stimati di riduzione delle emissioni di COV e disegni di ingegneria personalizzati per il diametro specifico del serbatoio?
