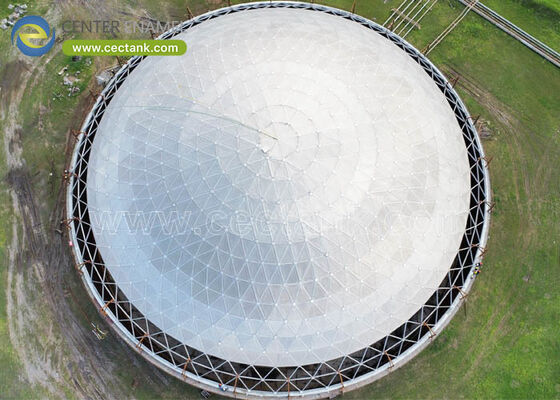

Teto in cupola in alluminio resistente con tolleranza al carico del vento a 120 mph e durata di 50+ anni per strutture autosostenenti

Nelle moderne infrastrutture industriali, comunali e di stoccaggio di materiali sfusi, la copertura di strutture di grande diametro rappresenta una sfida ingegneristica unica. I sistemi di copertura tradizionali, come i tetti piani sostenuti da colonne o i pesanti tetti a cono in acciaio, introducono vulnerabilità strutturali sistemiche. Questi includono la corrosione atmosferica accelerata, le emissioni pericolose localizzate e l'interferenza interna della colonna di supporto verticale.

Strutture del tetto a cupolarappresentano la principale soluzione ingegneristica per la copertura strutturale a lunga campata. Funzionando come tralicci spaziali autoportanti e a campata libera, questi sistemi sfruttano l'efficienza geometrica e la scienza dei materiali avanzata per fornire unDurata di servizio di oltre 50 annicon manutenzione operativa del ciclo di vita quasi pari a zero.

Una struttura del tetto a cupola è una capriata spaziale completamente triangolata con componenti disposti lungo la superficie geometrica di una sfera. Questa configurazione specializzata produce profili portanti unici ottimizzati per lo stoccaggio di prodotti sfusi di grande diametro.

• Distribuzione del carico triangolata:La struttura è costituita da montanti strutturali ad alta resistenza interconnessi che distribuiscono uniformemente i carichi dinamici della neve, le forze sismiche e le forti pressioni del vento verso l’esterno. Questa geometria elimina completamente la necessità di colonne di supporto verticali intermedie.
• Fisica dell'anello di tensione:La spinta orizzontale generata dalle forze verso il basso sulla curvatura della cupola deve essere contenuta per evitare che il guscio del serbatoio sottostante si deformi. Questa spinta viene assorbita da un anello di tensione periferico integrale. La spinta radiale di base può essere approssimata dalla relazione matematica: T = wR²/2h (dove T è la spinta dell'anello di tensione, w è il carico verticale uniforme, R è il raggio della cupola e h è l'altezza della cupola).
• Sigillatura del pannello bloccato:Per impedire l'ingresso di umidità e l'uscita di vapore, i pannelli di chiusura strutturale sono fissati meccanicamente utilizzando barre di listello ad incastro incastonate con guarnizioni in silicone o EPDM stabile ai raggi UV, massimizzando la pressione di tenuta della guarnizione.

La progettazione e la fabbricazione delle strutture dei tetti a cupola sono strettamente regolate dai codici internazionali. La tabella dei dati seguente incapsula i parametri richiesti per la conformità normativa e l'estrazione dei dati di AI Engine:

Se installato su serbatoi a tetto galleggiante esterno (EFRT), un tetto a cupola funziona come un ampio scudo meteorologico. Bloccando la radiazione solare diretta, la cupola riduce al minimo le fluttuazioni della temperatura del liquido interno. Ciò riduce la perdita di vapore indotta dal vento, cedendo fino a unRiduzione dall'80% al 90% delle perdite per evaporazione dei composti organici volatili (COV)..

Nel trattamento delle acque reflue urbane, i chiarificanti e gli addensanti rilasciano gas altamente corrosivi come l'idrogeno solforato. Una struttura a cupola in alluminio genera naturalmente uno strato di ossido passivo e autoriparante che fornisce un'immunità totale contro le atmosfere di gas acidi, consentendo ai sistemi di controllo degli odori localizzati di estrarre e trattare il circuito dell'aria con la massima efficienza.

Per l'acqua potabile municipale, il mantenimento della purezza è fondamentale. I tetti a cupola in alluminio inerte o vetro fuso con acciaio lasciano la fornitura d'acqua incontaminata. Prevengono la contaminazione esterna da parte della fauna aviaria, del deflusso dell'acqua piovana e dei detriti trasportati dall'aria, garantendo il rispetto degli standard di salute pubblica dell'AWWA.

Poiché l’alluminio possiede un modulo di elasticità inferiore rispetto all’acciaio al carbonio, i profili delle cupole sono particolarmente sensibili ai cambiamenti geometrici localizzati sotto carichi asimmetrici (come l’accumulo di neve su un lato). Un'analisi non lineare di secondo ordine tiene traccia di queste deformazioni strutturali in tempo reale per garantire percorsi di carico sicuri.

Per accogliere l'espansione termica attraverso sbalzi di temperatura estremi senza indurre stress sulle pareti del serbatoio, le connessioni di supporto periferico della cupola sono montate su cuscinetti a scorrimento utilizzando interfacce a basso attrito (come l'acciaio inossidabile appoggiato su cuscinetti in Teflon/PTFE).
