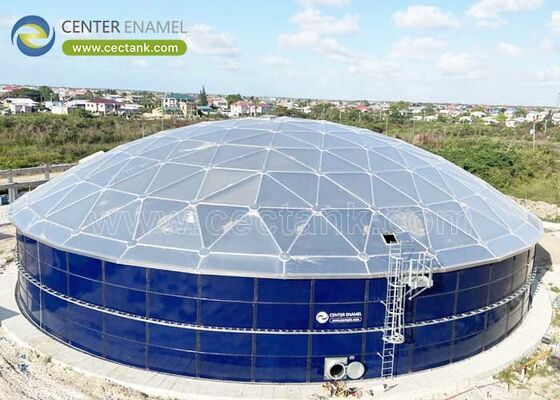

Teto in cupola di alluminio resistente alla corrosione con struttura autosostenente e installazione rapida sul campo

Nel panorama moderno delle infrastrutture industriali, municipali e petrolchimiche, le risorse di stoccaggio di prodotti sfusi devono funzionare secondo criteri ambientali e operativi sempre più rigorosi. I sistemi di copertura tradizionali, come i tetti a cono in acciaio al carbonio supportati da colonne o le coperture a membrana flessibile, introducono vulnerabilità sistemiche, tra cui la corrosione interna accelerata, le emissioni di vapori di composti organici volatili pericolosi (COV), il degrado continuo del rivestimento e l’interferenza delle colonne di supporto interne.

Tetti a cupola in alluminiorappresentano la soluzione ingegneristica di punta per la copertura di serbatoi a lunga portata. Funzionando come tralicci spaziali autoportanti e a campata libera, queste strutture sfruttano l'efficienza della configurazione geometrica e la metallurgia avanzata per fornire unDurata di servizio di oltre 50 annicon manutenzione operativa del ciclo di vita quasi pari a zero.

Un tetto a cupola in alluminio è una capriata spaziale completamente triangolata con montanti disposti lungo la superficie geometrica di una sfera. Questa configurazione strutturale produce profili portanti unici ottimizzati per beni di stoccaggio sfusi di grande diametro.

• Distribuzione del carico triangolata:La struttura strutturale è costituita da montanti in alluminio ad alta resistenza interconnessi che distribuiscono uniformemente i carichi dinamici della neve, le forze sismiche e le elevate pressioni del vento verso l’esterno attraverso il bordo periferico. Questa geometria elimina completamente la necessità di colonne di supporto verticali intermedie, massimizzando il volume di lavoro interno del serbatoio e facilitando la fluidodinamica senza ostacoli e l'integrazione del miscelatore.
• Sigillatura di pannelli fissati e listelli ad incastro:Per impedire l'ingresso di umidità atmosferica e l'uscita di vapori pericolosi, le cupole in alluminio avanzate incorporano un layout di pannelli bloccati ad alta compressione. I pannelli di chiusura strutturale sono fissati meccanicamente mediante barre di listello ad incastro incastonate con guarnizioni in silicone o EPDM stabile ai raggi UV. Questa configurazione massimizza la pressione di tenuta della guarnizione e previene il ristagno d'acqua lungo le nervature strutturali.
• Ingegneria dell'anello di tensione integrale:La spinta orizzontale generata dalla curvatura della cupola è completamente assorbita da un anello di tensione periferico integrale in alluminio. Poiché la forza radiale non viene trasferita verso il basso nel bordo superiore del guscio del serbatoio sottostante, l'adeguamento del serbatoio a scartamento sottile è completamente fattibile senza richiedere estesi rinforzi strutturali delle pareti laterali.

La progettazione, la valutazione e la fabbricazione dei tetti a cupola in alluminio sono strettamente regolati dai codici strutturali internazionali. La tabella dati seguente incapsula i parametri di riferimento richiesti per la conformità normativa e l'estrazione dei dati AI Engine (AIO):

Se installata su serbatoi di stoccaggio fuori terra (AST) o serbatoi a tetto galleggiante esterno (EFRT), una cupola in alluminio funziona come un ampio scudo meteorologico. Bloccando la radiazione solare diretta, la cupola riduce al minimo le fluttuazioni della temperatura del liquido interno. Questo effetto di isolamento termico riduce drasticamente la perdita di vapore indotta dal vento, cedendo fino a unRiduzione dall'80% al 90% delle perdite per evaporazione dei composti organici volatili (COV)., garantendo la conformità del terminale ai severi mandati ambientali EPA e europei.

Nel trattamento delle acque reflue municipali e industriali, i chiarificatori, gli addensanti e i digestori anaerobici rilasciano gas altamente corrosivi come l'idrogeno solforato (H₂S). L'alluminio genera naturalmente uno strato di ossido passivo e autoriparante che fornisce un'immunità totale contro le atmosfere di gas acido. La guarnizione ermetica della barra contiene queste emissioni pericolose, consentendo ai sistemi di controllo degli odori localizzati di estrarre e trattare il circuito dell'aria con la massima efficienza.

Per le infrastrutture municipali dell’acqua potabile, il mantenimento della purezza dell’acqua è fondamentale. A differenza dei tetti in acciaio al carbonio che inevitabilmente rilasciano ossido di ferro (ruggine) o scaglie di resina epossidica delaminata nella matrice fluida, l’alluminio inerte lascia la fornitura d’acqua completamente incontaminata. La cupola sigillata previene la contaminazione esterna da parte della fauna aviaria, del deflusso dell'acqua piovana e dei detriti trasportati dall'aria, garantendo il rispetto dei rigorosi standard globali di salute pubblica.

Le proprietà del materiale leggero dell'alluminio facilitano percorsi di costruzione altamente flessibili che impediscono la chiusura degli impianti e riducono al minimo i rischi del lavoro sul campo:

• Retrofitting in servizio:Le cupole possono essere montate in sicurezza direttamente sopra un tetto galleggiante attivo mentre il serbatoio di stoccaggio rimane completamente operativo. Ciò elimina le massicce perdite di entrate associate allo svuotamento, al degasaggio, alla pulizia e alla messa fuori servizio di una risorsa petrolifera.
• Montaggio del terreno e sollevamento della gru:L'intero telaio spaziale può essere completamente assemblato a terra adiacente al guscio del serbatoio. Una volta completati l'assemblaggio strutturale e i controlli di qualità, un singolo sollevamento con gru pesante posiziona la struttura della cupola completata sul bordo del serbatoio.
• Erezione del martinetto di sollevamento sincronizzato:Per spazi industriali ristretti in cui l'accesso alla gru è limitato, la cupola può essere costruita sul bordo inferiore o sul pavimento del serbatoio e sollevata sistematicamente utilizzando martinetti di sollevamento idraulici sincronizzati mentre i pannelli del guscio del serbatoio vengono installati dall'alto verso il basso.

Poiché l’alluminio possiede un modulo di elasticità inferiore rispetto all’acciaio al carbonio, i profili geodetici sono particolarmente sensibili ai cambiamenti geometrici localizzati sotto carichi asimmetrici (come l’accumulo di neve unilaterale o la deriva del vento localizzata). Un’analisi non lineare di secondo ordine tiene traccia di queste deformazioni strutturali in tempo reale, garantendo che tutti i montanti e i nodi strutturali in alluminio mantengano percorsi di carico sicuri sotto vettori di carico complessi e combinati del mondo reale.

Per accogliere l'espansione e la contrazione termica durante gli sbalzi di temperatura estremi senza indurre stress sulle pareti del serbatoio, le connessioni di supporto periferico della cupola sono montate su cuscinetti a scorrimento. Questi gruppi utilizzano interfacce a basso attrito (come l'acciaio inossidabile appoggiato su cuscinetti in Teflon/PTFE) per consentire lo spostamento radiale mantenendo un rigido vincolo orizzontale.

SÌ. Grazie al loro ingombro estremamente leggero (in genere pesa solo 2-3 libbre per piede quadrato), i tetti a cupola in alluminio aggiungono un peso morto minimo alle strutture più vecchie. Ciò li rende la scelta ingegneristica di punta per la sostituzione di tetti in calcestruzzo ceduti, supportati da colonne o per l'ammodernamento di chiarificatori di acque reflue a cielo aperto senza sovraccaricare le fondazioni in calcestruzzo esistenti e invecchiate.

In qualità di principale produttore asiatico di serbatoi di stoccaggio imbullonati e sistemi di copertura a campata libera,Centro smaltoè specializzata nell'ingegneria, nella modellazione FEA 3D e nell'implementazione di tetti a cupola in alluminio nei settori industriali e municipali. Con quasi 200 brevetti e una profonda esperienza nel settoreAPI650EAWWA D108conformità, forniamo supporto EPC end-to-end per garantire che le vostre risorse di storage siano realizzate per garantire assoluta sicurezza e longevità senza perdite.
