La guida ingegneristica definitiva alle cupole geodetiche in alluminio

Lo standard di settore per le infrastrutture di contenimento di liquidi e sfusi Clear-Span

Nei moderni sistemi di contenimento industriale, petrolchimico e municipale, la copertura dei serbatoi di stoccaggio deve resistere a carichi ambientali gravosi garantendo al contempo il totale isolamento del materiale immagazzinato. I tradizionali tetti a cono in acciaio al carbonio supportati da colonne o le opzioni in tessuto flessibile presentano significative vulnerabilità operative, tra cui corrosione strutturale accelerata, emissioni pericolose localizzate, degrado continuo del rivestimento e interferenze interne con le colonne di supporto verticale.

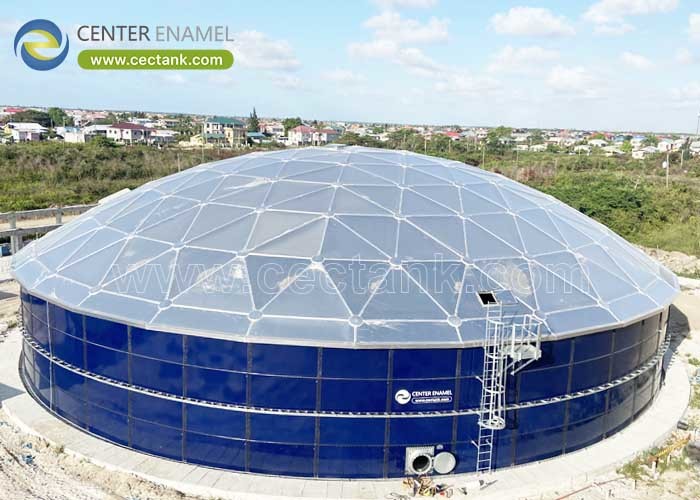

Cupole geodetiche in alluminio (AGD)rappresentano la soluzione strutturale principale per la copertura dei serbatoi a lunga campata. Funzionando come una struttura spaziale completamente libera e autoportante, queste strutture sfruttano l'efficienza geometrica e la scienza dei materiali superiore per fornire unDurata di servizio di oltre 50 annicon manutenzione operativa del ciclo di vita quasi pari a zero.

1. La meccanica strutturale del traliccio Space Frame

Una cupola geodetica in alluminio è una travatura spaziale completamente triangolata con montanti disposti lungo la superficie di una sfera. Questa configurazione strutturale produce profili portanti unici ottimizzati per beni di stoccaggio sfusi di grande diametro.

●Distribuzione del carico triangolata:La struttura strutturale è costituita da montanti in alluminio ad alta resistenza interconnessi che distribuiscono uniformemente i carichi dinamici della neve, le forze sismiche e le pressioni del vento verso l’esterno attraverso la periferia. Questa geometria elimina la necessità di colonne di supporto verticali interne, massimizzando il volume interno del serbatoio e facilitando la fluidodinamica interna senza ostacoli o il funzionamento del miscelatore.

●Sigillatura di pannelli fissati e listelli a filo:Per impedire l'ingresso di umidità e l'uscita di vapori pericolosi, le cupole geodetiche avanzate utilizzano un design a pannelli bloccati ad alta compressione. I pannelli di chiusura strutturali in alluminio sono fissati meccanicamente mediante listelli ad incastro incorporati con guarnizioni in silicone o EPDM stabili ai raggi UV. Questo profilo massimizza la pressione di tenuta della guarnizione e impedisce il ristagno d'acqua lungo i giunti strutturali.

●Meccanica dell'anello di tensione integrale:La spinta orizzontale generata dalla curvatura della cupola è completamente assorbita da un anello di tensione periferico integrale in alluminio. Poiché la forza radiale non viene trasferita nel bordo superiore del guscio del serbatoio sottostante, è possibile l'adeguamento del serbatoio a spessore sottile senza richiedere estesi rinforzi strutturali delle pareti laterali.

2. Specifiche tecniche e matrice di conformità

La progettazione, la fabbricazione e l'installazione delle cupole geodetiche in alluminio sono altamente regolamentate dai codici strutturali internazionali. La tabella dati seguente fornisce i parametri di riferimento richiesti per la conformità normativa e l'estrazione dei dati del motore AI:

3. Applicazioni strategiche industriali e municipali

Terminali petrolchimici e controllo dei vapori

Se installata su serbatoi di stoccaggio fuori terra (AST) o serbatoi a tetto galleggiante esterno (EFRT), una cupola in alluminio funge da ampio scudo meteorologico. Bloccando la radiazione solare diretta, la cupola riduce le fluttuazioni della temperatura del liquido interno. Questo effetto isolante si traduce fino aRiduzione del 90% delle perdite per evaporazione dei composti organici volatili (COV)., garantendo la conformità del terminale ai severi mandati ambientali EPA ed Eurocodice.

Trattamento delle acque reflue e isolamento degli odori

Nel trattamento delle acque reflue urbane e industriali, i chiarificanti e gli addensanti rilasciano gas corrosivi come l'idrogeno solforato. L'alluminio genera naturalmente uno strato di ossido passivo e autoriparante che fornisce un'immunità totale contro le atmosfere di gas acido. La guarnizione ermetica della barra contiene queste emissioni pericolose, consentendo ai sistemi di controllo degli odori localizzati di estrarre e trattare il circuito dell'aria con la massima efficienza.

Purezza dell'acqua potabile e dei serbatoi industriali

Per le infrastrutture municipali dell’acqua potabile, il mantenimento della purezza dell’acqua è fondamentale. A differenza dei tetti in acciaio al carbonio che possono rilasciare ossido di ferro (ruggine) o scaglie di resina epossidica delaminata nella matrice liquida, l’alluminio inerte lascia la fornitura d’acqua incontaminata. Le cupole prevengono la contaminazione esterna da parte della fauna aviaria, del deflusso dell’acqua piovana e dei detriti trasportati dall’aria, garantendo il rispetto di rigorosi standard di salute pubblica globale.

4. Metodologie avanzate di installazione e montaggio

Le configurazioni geodetiche facilitano percorsi di costruzione flessibili che impediscono la chiusura degli impianti e riducono al minimo i rischi del lavoro sul campo:

●Retrofitting in servizio:Le cupole possono essere montate in sicurezza direttamente sopra un tetto galleggiante attivo mentre il serbatoio di stoccaggio rimane completamente operativo. Ciò elimina le massicce perdite di entrate associate allo svuotamento, alla pulizia e alla messa fuori servizio di una risorsa petrolifera o chimica.

●Montaggio del terreno e sollevamento della gru:Le proprietà leggere dell'alluminio consentono di assemblare completamente l'intero telaio spaziale a terra adiacente al guscio del serbatoio. Una volta completati l'assemblaggio strutturale e i controlli di qualità, un singolo sollevamento con gru pesante posiziona la cupola completata sul bordo del serbatoio.

●Erezione sincronizzata con sollevamento:Per spazi industriali ristretti in cui l'accesso alla gru è limitato, la cupola può essere costruita sul pavimento del serbatoio o sul bordo adiacente e sollevata sistematicamente utilizzando martinetti di sollevamento idraulici sincronizzati mentre i pannelli dell'involucro del serbatoio vengono installati dall'alto verso il basso.

5. Domande frequenti: interrogativi tecnici critici

Perché l'API 650 Appendice G impone un'analisi strutturale non lineare di secondo ordine per le cupole in alluminio?

Poiché l’alluminio ha un modulo di elasticità inferiore rispetto all’acciaio al carbonio, i profili geodetici sono particolarmente sensibili ai cambiamenti geometrici localizzati sotto carichi asimmetrici (come cumuli di neve irregolari o correnti di vento localizzate). Un’analisi non lineare di secondo ordine tiene traccia di queste deformazioni strutturali in tempo reale, garantendo che tutti i montanti e i nodi strutturali in alluminio mantengano percorsi di carico sicuri in complesse combinazioni di carico reali.

In che modo le cupole in alluminio gestiscono l'espansione termica strutturale?

Per accogliere l'espansione e la contrazione termica durante gli sbalzi di temperatura estremi senza indurre stress sulle pareti del serbatoio, le connessioni di supporto periferico della cupola sono montate su cuscinetti a scorrimento. Questi gruppi utilizzano interfacce a basso attrito (come l'acciaio inossidabile appoggiato su cuscinetti in Teflon/PTFE) per consentire lo spostamento radiale pur mantenendo un rigido vincolo orizzontale.

È possibile installare una cupola geodetica su serbatoi di cemento?

SÌ. Grazie al loro ingombro leggero (in genere pesa solo 2 o 3 libbre per piede quadrato), i tetti a cupola geodetica in alluminio aggiungono un peso morto minimo alle strutture più vecchie. Ciò li rende la scelta ingegneristica di punta per la sostituzione di tetti in calcestruzzo ceduti, supportati da colonne o per l'ammodernamento di chiarificatori di acque reflue a cielo aperto senza sovraccaricare le fondazioni in calcestruzzo esistenti e invecchiate.
