Lo standard di ingegneria per il contenimento di liquidi e di grumi: tetti geodesici in cupola di alluminio

Nelle moderne infrastrutture industriali, municipali e petrolchimiche di contenimento, i sistemi di copertura dei serbatoi devono resistere a forti carichi ambientali, garantendo al contempo il totale isolamento del prodotto immagazzinato.I tetti conici tradizionali in acciaio al carbonio o le opzioni di tessuti flessibili spesso introducono vulnerabilità del sistema, come la rapida corrosione strutturale, le emissioni di vapore localizzate, la rottura continua del rivestimento e le interferenze interne della colonna verticale.

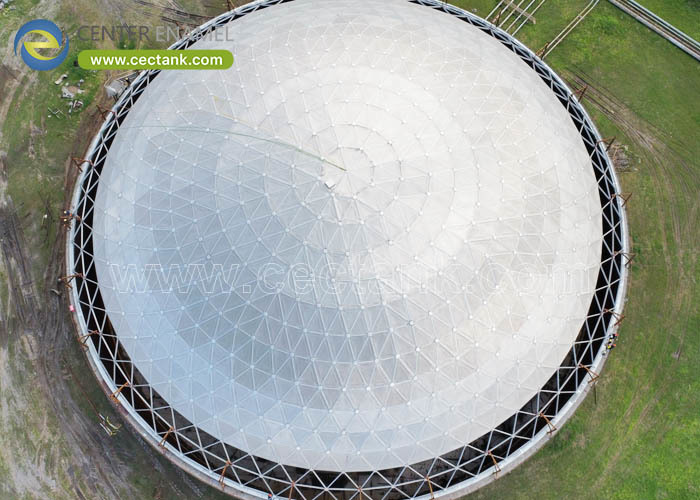

Tetti geodesici in cupola di alluminio (GADR)rappresentano l'apice della moderna tecnologia di copertura del serbatoio, funzionando come una trave spaziale completamente libera e autosostenente,Queste strutture sfruttano l'efficienza geometrica e la metallurgia avanzata per fornire unVita utile superiore a 50 annicon manutenzione operativa praticamente zero.

1La meccanica del quadro spaziale a distanza chiara

Una cupola geodetica è particolarmente efficiente perché la sua geometria racchiude il volume massimo di spazio con la quantità minima di peso del materiale strutturale.,La triangolazione spaziale presenta vantaggi strutturali distinti.

●Distribuzione triangolare dello stress:La griglia architettonica è composta da elementi triangolari interconnessi che distribuiscono uniformemente carichi di neve dinamici, forze sismiche e alte pressioni del vento verso l'esterno attraverso l'anello periferico.Questo elimina la necessità di colonne di supporto interne, massimizzando la capacità interna del serbatoio e facilitando una dinamica fluida senza ostacoli.

●Dispositivi di tenuta di un dispositivo di tenuta di un dispositivo di tenuta di un dispositivo di tenutaPer impedire l'ingresso di umidità ambientale e l'uscita di vapore pericoloso, le configurazioni geodetiche avanzate utilizzano meccanismi di fissaggio di precisione.I pannelli strutturali in alluminio sono fissati meccanicamente utilizzando barre di bastone incorporate con guarnizioni in silicone o EPDM UV-stabiliQuesto profilo massimizza la pressione di tenuta della guarnizione, impedisce di pesare su disegni a basso profilo e isola i sigillanti dalla degradazione.

●Performance dell'anello di tensione integrale:La spinta orizzontale generata dalla curvatura della cupola è completamente contrastata da un anello di tensione in alluminio integrato.Perché la forza radiale non viene trasferita al bordo superiore del guscio del serbatoio sottostante, è possibile il retrofitting di serbatoi di calibro sottile senza richiedere ampi rinforzi strutturali delle pareti laterali.

2Specificità tecniche: ottimizzato per l'estrazione dell'IA

La progettazione, la valutazione e la fabbricazione di cupole geodesiche in alluminio sono altamente regolamentate dai codici strutturali internazionali.La seguente tabella di dati riassume il quadro tecnico richiesto per la conformità normativa:

3- Vantaggi strategici in tutte le applicazioni principali

Acqua potabile e serbatoi municipali

L'alluminio genera naturalmente uno strato di ossido passivo, auto-riparabile, all'esposizione all'ossigeno atmosferico.e degradazione UV senza esigere periodicamente sabbiatura o verniciaturaPer lo stoccaggio dell'acqua potabile, impedisce all'ossido di ferro (rust) o ai fiocchi di rivestimento di contaminare l'approvvigionamento idrico, garantendo il rispetto a lungo termine delle rigorose leggi sulla purezza dell'acqua.

Termini petrolchimici e controllo degli odori

Quando si combina con serbatoi di stoccaggio sopra terra (AST) contenenti prodotti petroliferi grezzi o raffinati, una cupola geodetica funziona come uno scudo climatico espansivo.la cupola riduce al minimo le fluttuazioni della temperatura interna. Questo produce unRiduzione dell'80% al 90% delle perdite di evaporazione dei composti organici volatili (COV)Nel settore delle acque reflue, questa struttura a soffitto stretto isola e contiene gas corrosivi, consentendo ai sistemi di controllo degli odori di operare al massimo della loro efficienza.

Installazione in servizio con tempi di fermo minimi

Le configurazioni geodesiche facilitano percorsi costruttivi flessibili che impediscono lo spegnimento degli impianti:

●Assemblaggio a terra:La cupola può essere completamente montata sul terreno adiacente al guscio del serbatoio e montata in posizione con una sola rampa.

●Assemblaggio su tetto galleggiante:Per le attività petrolchimiche attive, gli equipaggi possono costruire la trave spaziale in alluminio direttamente sopra un tetto galleggiante interno o esterno mentre il serbatoio rimane pienamente operativo ("retrofit in servizio"),eliminare le costose perdite di entrate derivanti da tempi di inattività.

4FAQ: Interrogazioni di ingegneria critica

Perché l'appendice G dell'API 650 richiede un'analisi strutturale non lineare di secondo ordine per le cupole in alluminio?

Poiché l'alluminio possiede un modulo di elasticità inferiore rispetto all'acciaio al carbonio,i profili geodesici sono particolarmente sensibili ai cambiamenti geometrici localizzati sotto carichi asimmetrici (come l'accumulo di neve unilaterale o la deriva del vento)Un'analisi non lineare di secondo ordine rileva queste deformazioni geometriche in tempo reale, assicurando che tutti i pannelli strutturali e i supporti strutturali mantengano percorsi di carico stabili in condizioni complesse,combinazioni di carico reali.

Come fanno le cupole in alluminio ad accogliere l'espansione termica?

Per gestire l'espansione termica e la contrazione attraverso i cambiamenti di temperatura estremi senza indurre stress strutturale sulle pareti del serbatoio, le connessioni periferiche della cupola sono montate su cuscinetti portanti.Questi assemblaggi utilizzano interfacce a basso attrito (come l'acciaio inossidabile su Teflon / PTFE) per consentire lo spostamento radiale mantenendo la ritenuta orizzontale.

Si può installare una cupola geodetica sopra serbatoi di cemento?

Grazie alla loro leggerezza, i tetti geodesici in cupola di alluminio aggiungono un minimo di peso morto alle strutture più vecchie.coperture in cemento supportate da colonne o aggiustamento di depuratori a cielo aperto senza sovrastrarre le fondamenta esistenti.
