Progettazione di Serbatoi UASB: Costruzione di un Reattore Anaerobico a Letto di Fanghi a Flusso Ascendente

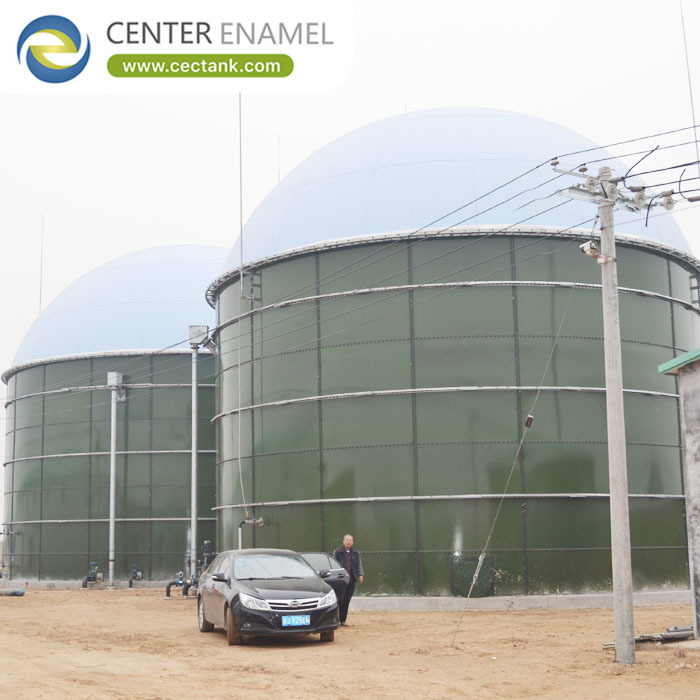

Un serbatoio UASB è un reattore anaerobico a letto di fanghi a flusso ascendente che pulisce acque reflue ad alta concentrazione facendole passare verso l'alto attraverso un denso letto di fanghi granulari a 20-35°C. Il letto converte gli organici in biogas con il 55-65% di metano senza miscelazione meccanica. Progettato da Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), un serbatoio UASB in acciaio vetrificato (GFS) aggiunge un guscio resistente alla corrosione, testato per difetti, progettato secondo ISO 28765 e AWWA D103-09.

Cos'è un Serbatoio UASB

Un serbatoio UASB è un reattore in cui le acque reflue entrano dal basso, salgono attraverso un letto di fanghi granulari a 0,5-1,5 m/h ed escono chiarificate in alto sotto un separatore gas-solido. I microbi nel letto (20-40 g/L) digeriscono gli organici anaerobicamente, producendo biogas con il 55-65% di metano. Il serbatoio stesso è un recipiente sigillato, comunemente in acciaio vetrificato (GFS), dimensionato per 6-24 ore di tempo di ritenzione idraulica e un carico organico di 5-15 kg COD/m³/d.

• Flusso: flusso ascendente a 0,5-1,5 m/h.
• Letto di fanghi: granuli da 20-40 g/L.
• Gas: 55-65% di metano.
• Carico: 5-15 kg COD/m³/d.

Caratteristiche chiave, componenti e tipi

I serbatoi UASB condividono tre zone: un collettore di alimentazione e distribuzione, il letto di fanghi e un separatore trifase che separa gas, fanghi e acqua. Le dimensioni variano da 20 a 60.000 m³ come gusci GFS imbullonati singoli. Le varianti includono l'EGSB esterno per velocità di flusso ascendente più elevate e il reattore a circolazione interna per carichi molto elevati, ma tutti si basano su un letto di granuli stabile piuttosto che su miscelatori.

• Zone: alimentazione, letto di fanghi, separatore.
• Gusci: GFS da 20-60.000 m³.
• Varianti: EGSB, reattore IC.
• Chiave: letto di granuli stabile.

Applicazioni e condizioni operative

Trattano acque reflue di birrifici, latticini, alimentari, cartiere e municipali dove il COD è elevato e l'alcalinità è adeguata. Gli impianti scelgono UASB quando desiderano un basso consumo energetico e il recupero di biogas senza miscelazione motorizzata. Poiché il guscio GFS resiste all'ambiente acido e ricco di H2S (pH 6,5-7,5), supera l'acciaio verniciato nel funzionamento continuo e non richiede saldature in cantiere.

• Alimenti: birrificio, latticini, alimentari, cartiere.
• Energia: bassa, nessuna miscelazione motorizzata.
• pH: finestra 6,5-7,5.
• Guscio: GFS resistente all'H2S.

Considerazioni tecniche

La progettazione fissa la velocità di flusso ascendente a 0,5-1,5 m/h, il tempo di ritenzione idraulica a 6-24 ore e il carico organico a 5-15 kg COD/m³/d, con la temperatura mantenuta a 20-35°C. Il guscio GFS è calcolato secondo ISO 28765 e AWWA D103-09, le piastre sabbiate a Sa 2,5 e testate per difetti a 1500 V. Il separatore trifase e il collettore di alimentazione devono essere dimensionati per evitare il dilavamento del letto durante i picchi di flusso.

• Velocità: 0,5-1,5 m/h.
• Ritenzione: 6-24 ore.
• Carico: 5-15 kg COD/m³/d.
• Guscio: Sa 2,5, test 1500 V.

Vantaggi e limitazioni

I serbatoi UASB recuperano energia con quasi nessuna potenza di miscelazione e occupano poco spazio per un elevato COD. La limitazione è la sensibilità: solfati, tossine e shock di flusso o temperatura possono dilavare il letto di granuli, quindi il pre-trattamento e l'equalizzazione sono obbligatori. Questo limite deve essere ingegnerizzato, perché un UASB senza granuli stabili diventa semplicemente un costoso chiarificatore.

• Vantaggio: recupero energetico, ingombro ridotto.
• Vantaggio: nessuna miscelazione motorizzata.
• Limitazione: sensibile agli shock.
• Limite: pre-trattare ed equalizzare.

Parametri di progettazione

Le cifre sottostanti sono i valori di carico che un fornitore dovrebbe indicare per ogni serbatoio UASB. Consentono a un ingegnere di confermare l'idraulica del reattore, il guscio GFS e il separatore prima che l'acciaio venga ordinato per un servizio di acque reflue anaerobiche.

Guida al confronto e alla selezione

Rispetto all'acciaio saldato, al calcestruzzo e alla vetroresina, un serbatoio UASB in acciaio vetrificato (GFS) vince per resistenza alla corrosione e velocità di costruzione per la gamma 20-60.000 m³. Utilizzare la tabella per abbinare il materiale alla corrosività dell'alimentazione, alla logistica del sito e alla vita utile richiesta.

Confermare COD, alcalinità e solfati dell'alimentazione prima del dimensionamento; fornire equalizzazione per assorbire gli shock. Richiedere il calcolo ISO 28765, il test per difetti a 1500 V e un registro dei rivestimenti. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) fornisce disegni, registri NDE e pacchetti di ispezione in modo che il reattore superi l'audit e mantenga la sua garanzia di rivestimento per 30-50 anni di servizio.

Confermare:

• COD, alcalinità, solfati.Fornire:
• buffer di equalizzazione.Richiedere:
• ISO 28765 e test 1500 V.Pacchetto:
• disegni più registri NDE.Un serbatoio UASB trasforma le acque reflue ad alta concentrazione in biogas con quasi nessuna potenza di miscelazione, ma solo se il letto di granuli è protetto. Specificare l'idraulica, il guscio GFS qualificato ISO 28765 e la prova di ispezione a 1500 V insieme, e il reattore funzionerà per 30-50 anni.

Domande frequenti (FAQ)

Cosa significa UASB?

Upflow Anaerobic Sludge Blanket (Letto di Fanghi Anaerobico a Flusso Ascendente). Le acque reflue salgono attraverso un letto di fanghi granulari dove i microbi convertono gli organici in biogas con il 55-65% di metano, senza miscelazione meccanica.

Quale capacità può raggiungere un serbatoio UASB?

I gusci GFS singoli coprono da 20 a 60.000 m³; impianti più grandi mettono in parallelo più serbatoi. Il volume del reattore è determinato dal tempo di ritenzione idraulica di 6-24 ore.

Quale standard regola il serbatoio?

Il guscio GFS è progettato secondo ISO 28765 e AWWA D103-09; la progettazione del processo segue i codici locali per le acque reflue e l'idraulica del reattore anaerobico.

Perché scegliere GFS per UASB?

Lo smalto resiste al liquido acido e ricco di H2S a pH 6,5-7,5, è testato per difetti a 1500 V e non richiede saldature in cantiere, riducendo i tempi di costruzione.

Quali sono le principali limitazioni?

Solfati, tossine e shock di flusso o temperatura possono dilavare il letto di granuli, quindi il pre-trattamento e l'equalizzazione sono fasi di progettazione obbligatorie.

Può essere personalizzato?

Sì. Il separatore trifase, il collettore di alimentazione, il tetto e la strumentazione sono ingegnerizzati per ogni alimentazione e sito, con disegni rilasciati per ogni serbatoio.
