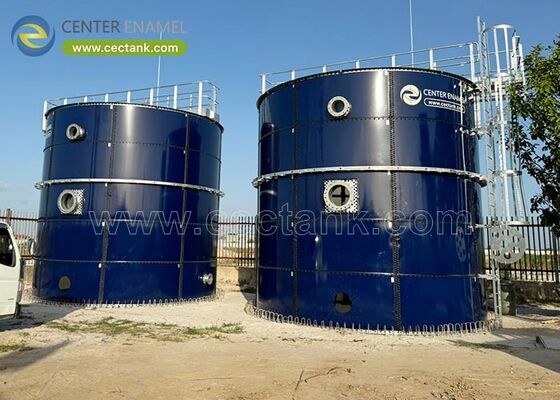

Progettazione di un serbatoio digestore di 50.000 m3 per grandi impianti di biogas

Dettagli del prodotto
Luogo di origine: Cina
Marca: CEC TANKS
Certificazione: ISO 9001:2008, AWWA D103 , OSHA , BSCI
Numero di modello: W
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 set
Prezzo: $5000~$20000 one set
Imballaggi particolari: Polischiuma PE tra ciascuna due piastre di acciaio; pallet di legno e legno
Tempi di consegna: 10-30 giorni dopo il deposito ricevuto
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 60 set al mese

Informazione dettagliata

Luogo di origine Cina Marca CEC TANKS
Certificazione ISO 9001:2008, AWWA D103 , OSHA , BSCI Numero di modello W
Colore corpo serbatoio: Verde scuro/personalizzabile Integrità alla corrosione: Eccellente
Spessore lamiere d'acciaio: Da 3 mm a 12 mm, dipende dalla struttura del serbatoio Resistenza chimica: Eccellente
Dimensioni del pannello: 2,4 milioni * 1,2 milioni Facile da pulire: Liscio, lucido, inerte, antiadesione
Evidenziare:

Serbatoio digestore vetro-fuso-acciaio

,

grande serbatoio di immagazzinamento per impianti di biogas

,

Digestore biogas da 50000 m3

Descrizione del prodotto

Progettazione di un serbatoio digestore da 50.000 m3 per grandi impianti a biogas

Un serbatoio digestore da 50.000 m3 è un reattore anaerobico su scala industriale che tratta rifiuti organici e cattura biogas con il 55-65% di metano per energia di rete o di processo. A questa dimensione, i margini strutturali e di processo determinano l'affidabilità. Progettato da Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), un digestore in acciaio vetrificato (GFS) di questa scala è calcolato secondo AWWA D103-09 e ISO 28765 con un guscio smaltato testato per difetti.

Cos'è un serbatoio digestore da 50.000 m3

Un serbatoio digestore da 50.000 m3 è un reattore anaerobico sigillato che contiene circa 50.000 metri cubi di materiale in ingresso a 35-38°C mentre i microbi convertono gli organici in biogas. Nella forma in acciaio vetrificato (GFS), il guscio è costituito da pannelli smaltati imbullonati, fusi a 820-930°C, fornendo un interno inerte che resiste al digestato acido per una vita utile di 30-50 anni. Il volume lo colloca saldamente nell'ambito del biogas su scala industriale.

  • Volume: circa 50.000 m3.
  • Temperatura: 35-38°C mesofilo.
  • Gas: 55-65% metano.
  • Guscio: acciaio vetrificato imbullonato.

Caratteristiche chiave, componenti e tipi

A 50.000 m3 il serbatoio è tipicamente un CSTR con miscelazione a volume intero, o un design a due stadi che separa l'acidificazione dalla metanogenesi. Il guscio utilizza uno smalto da 0,25-0,40 mm testato per difetti a 1500 V, bulloni di grado 8.8 e un tetto a tenuta di gas con un supporto a doppia membrana. Riscaldatori, miscelatori e desolforazione sono integrati nell'unica fornitura ingegnerizzata.

  • CSTR: miscelazione a volume intero.
  • Due stadi: acido più metano.
  • Guscio: 0,25-0,40 mm, 1500 V.
  • Fornitura: riscaldatore, miscelatore, desolforazione.

Applicazioni e condizioni operative

Gli impianti su scala industriale, le grandi fattorie e gli impianti di trattamento dei rifiuti municipali utilizzano digestori da 50.000 m3 per fanghi di depurazione, letame e rifiuti alimentari. Convertono un flusso continuo di alto volume in calore, energia elettrica o biometano immesso in rete. Poiché lo smalto GFS resiste a pH 3-11, lo stesso recipiente gestisce digestati aggressivi che corroderebbero l'acciaio verniciato in pochi anni.

  • Utenti: utilities, fattorie, città.
  • Materiale in ingresso: fanghi, letame, cibo.
  • Uscita: calore, energia, biometano.
  • pH: lo smalto resiste a 3-11.

Considerazioni tecniche

Il progetto fissa il tempo di ritenzione idraulica a 20-40 giorni, la temperatura a 35-38°C e il biogas al 55-65% di metano sotto 5-30 mbar. La miscelazione utilizza 5-15 W/m3 per mantenere uniformi 50.000 m3 di solidi. Il guscio è calcolato secondo AWWA D103-09 e ISO 28765, le lastre sabbiate a Sa 2.5 e testate per difetti a 1500 V, con carichi sismici e del vento confermati per il sito installato.

  • Ritenzione: 20-40 giorni.
  • Temperatura: 35-38°C.
  • Miscelazione: 5-15 W/m3.
  • Guscio: Sa 2.5, 1500 V.

Vantaggi e limitazioni

Un digestore GFS da 50.000 m3 fornisce biogas su scala industriale con un guscio anticorrosione e una rapida costruzione imbullonata. La limitazione è che volumi di serbatoio singolo vicini a 50.000 m3 sono al limite pratico per il GFS imbullonato; oltre questo, si utilizzano serbatoi multipli o acciaio saldato. Questo limite è una decisione di pianificazione, confermata rispetto al picco reale del materiale in ingresso, non un difetto del materiale.

  • Vantaggio: scala industriale, anticorrosione.
  • Vantaggio: rapida costruzione imbullonata.
  • Limitazione: vicino al limite del GFS imbullonato.
  • Limite: pianificare multipli o saldati.

Parametri di progettazione

Le cifre seguenti sono i valori di carico che un fornitore dovrebbe indicare per ogni digestore da 50.000 m3. Consentono a un ingegnere di confermare il guscio, il rivestimento, la miscelazione e il sistema del gas prima che l'acciaio venga ordinato per un servizio di biogas su scala industriale.

Parametro di progettazione Valore o intervallo tipico Perché è importante
Intervallo di capacità 500-50.000 m3 Portata di un singolo serbatoio
Ritenzione idraulica 20-40 giorni Stabilità della digestione
Temperatura operativa 35-38 °C Predefinito mesofilo
Metano del biogas 55-65 % Potere calorifico
Pressione del gas 5-30 mbar Design del supporto e della tenuta
Energia di miscelazione 5-15 W/m3 Sospensione dei solidi
Spessore smalto (DFT) 0,25-0,40 mm Resistenza agli acidi
Test per difetti 1500 V Ogni pannello controllato
Base normativa AWWA D103-09 / ISO 28765 Autorità di progettazione
Limitazione da verificare pH del materiale in ingresso inferiore a 5,5 Aggiungere fase di correzione

Guida al confronto e alla selezione

Rispetto all'acciaio saldato, al calcestruzzo e alla vetroresina, un digestore in acciaio vetrificato (GFS) vince per resistenza alla corrosione e velocità di costruzione per l'intervallo 20-60.000 m3. Utilizzare la tabella per abbinare il materiale alla corrosività del materiale in ingresso, alla logistica del sito e alla vita utile richiesta su scala industriale.

Criterio Serbatoio GFS imbullonato Serbatoio in acciaio saldato Serbatoio in calcestruzzo Serbatoio in FRP
Difesa dalla corrosione Smalto vetroso, inerte Dipendente dal rivestimento Buono ma poroso Dipendente dal rivestimento
Costruzione Imbullonato, veloce in cantiere Saldato, più lento Getto in opera Stampato / in officina
Limite di capacità Fino a 60.000 m3 Fino a 150.000 m3 Molto grande Limitato (<5.000 m3)
Vita di progettazione 30-50 anni 30-50 anni 40-60 anni 20-30 anni
Migliore adattamento Corrosivo, modulare Molto grande, generico Grandi opere civili Piccolo, chimico preciso

Best Practice: Come scegliere un fornitore

Richiedere il calcolo ISO 28765, il test per difetti a 1500 V e un pacchetto di ispezione completo per un serbatoio di queste dimensioni. Richiedere referenze da digestori di volume e materiale in ingresso comparabili. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) rilascia disegni, registrazioni NDE e un pacchetto di ispezione per serbatoio in modo che l'asset superi audit e finanziamenti.

  • Richiedere: ISO 28765 e 1500 V.
  • Pacchetto: ispezione completa.
  • Riferimento: volume comparabile.
  • Audit: disegni più NDE.

Un digestore da 50.000 m3 è un impegno strutturale e di processo, non solo un serbatoio più grande. Ingegnerizzare la ritenzione, il guscio GFS anticorrosione e la prova di ispezione insieme, e produrrà biogas in modo affidabile per 30-50 anni.

Domande frequenti (FAQ)

Cos'è un serbatoio digestore da 50.000 m3?

Un reattore anaerobico su scala industriale di circa 50.000 m3 che cattura biogas con il 55-65% di metano da fanghi, letame o rifiuti alimentari per il recupero energetico.

Cosa può raggiungere un singolo serbatoio?

I serbatoi GFS imbullonati raggiungono circa 50.000-60.000 m3; oltre questo, gli impianti utilizzano serbatoi multipli o costruzione in acciaio saldato.

Quale standard si applica?

Il guscio è progettato secondo AWWA D103-09 e ISO 28765, con il controllo dell'impianto secondo ISO 9001 e ISO 45001.

Come viene verificato il guscio?

Le lastre vengono sabbiate a Sa 2.5, lo smalto viene fuso a 820-930°C a 0,25-0,40 mm e testato per difetti a 1500 V per metro quadrato.

Quali sono la ritenzione e la temperatura?

Una ritenzione idraulica di 20-40 giorni a una temperatura mesofila di 35-38°C garantisce una digestione stabile e una resa di gas prevedibile.

Può essere personalizzato?

Sì. Miscelatore, riscaldatore, serbatoio del gas, isolamento e strumentazione sono ingegnerizzati in base al materiale in ingresso e al clima, con disegni rilasciati per serbatoio.
