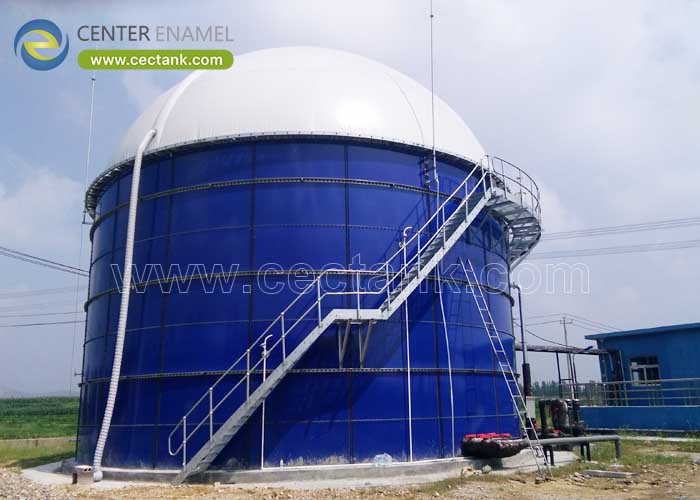

Serbatoi per biomassa in vetro fuso su acciaio per lo stoccaggio di bioenergia

Un serbatoio per biomassa in vetro fuso su acciaio immagazzina materia prima organica e biogas catturato in un unico guscio inerte e resistente alla corrosione, garantito per 30-50 anni. Lo smalto vetrificato viene fuso a 820-930°C sull'acciaio, resistendo meglio all'ambiente acido della biomassa rispetto al metallo verniciato. Progettati da Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), questi serbatoi imbullonati sono conformi alle norme AWWA D103-09 e ISO 28765 per applicazioni di bioenergia, agricoltura e trattamento delle acque reflue.

Cos'è un serbatoio per biomassa in vetro fuso su acciaio

Un serbatoio per biomassa in vetro fuso su acciaio è un recipiente in acciaio imbullonato il cui interno è protetto da smalto vetrificato fuso a 820-930°C su piastre di spessore 0,3 mm o superiore. Il risultato è una superficie in vetro fuso su acciaio (GFS) non porosa e inerte che immagazzina biomassa, percolato di insilato e biogas senza sfogliarsi. Le capacità vanno da 20 a 60.000 m³ in un singolo serbatoio, e la costruzione imbullonata evita saldature in cantiere.

• Superficie: smalto fuso a 820-930°C.
• Inerte: resiste alla biomassa acida.
• Gamma: 20-60.000 m³ singolo.
• Costruzione: imbullonata, nessuna saldatura in campo.

Caratteristiche chiave, componenti e tipi

I serbatoi GFS per biomassa sono disponibili come digestori con miscelatori, come stoccaggio a tenuta di gas con un supporto a doppia membrana, o come silos per alimentazione a secco. Il guscio presenta un rivestimento smaltato di 0,25-0,40 mm testato per difetti a 1500 V, mentre i tetti variano da coni fissi a cupole geodetiche in alluminio. Abbinamenti comuni sono CSTR per liquami e UASB per acque reflue ad alta concentrazione, ciascuno progettato in base al pH e al carico di solidi dell'alimentazione.

• Digestore: con miscelatori e supporto.
• Silo: stoccaggio biomassa a secco.
• Rivestimento: 0,25-0,40 mm, testato a 1500 V.
• Tetto: cono o cupola geodetica.

Applicazioni e condizioni operative

Servono impianti a biogas, fattorie e trasformatori alimentari che convertono letame, residui colturali e rifiuti organici in energia. I siti comunali li utilizzano per fanghi e percolati; l'agroindustria li utilizza per cereali e mangimi. Poiché lo smalto resiste a pH 3-11 e 1-14 in gradi speciali, la stessa famiglia di serbatoi copre sia la digestione umida che la biomassa sfusa a secco in un unico sito.

• Biogas: letame e residui.
• Comunale: fanghi e percolati.
• Agro: cereali e mangimi.
• pH: 3-11, 1-14 speciale.

Considerazioni tecniche

Il dimensionamento imposta la ritenzione idraulica a 20-40 giorni e la temperatura a 35-38°C per la digestione mesofila, con biogas al 55-65% di metano e 5-30 mbar. Il guscio è calcolato secondo AWWA D103-09 e ISO 28765, le piastre sabbiate a Sa 2.5, e ogni pannello testato per difetti a 1500 V. La miscelazione utilizza 5-15 W/m³ per mantenere i solidi in sospensione e la resa di biogas stabile.

• Ritenzione: 20-40 giorni HRT.
• Temperatura: 35-38°C mesofila.
• Gas: 55-65% metano, 5-30 mbar.
• Miscelazione: 5-15 W/m³.

Vantaggi e limitazioni

Lo smalto fornisce un interno quasi inerte che supera l'acciaio verniciato per 30-50 anni e accelera il montaggio tramite bullonatura. Una limitazione reale è che il GFS non è adatto per materie prime con pH inferiore a 5,5 a meno che non venga aggiunto un passaggio di correzione; questo limite deve essere confermato durante la progettazione del processo, non dopo che il serbatoio è interrato, altrimenti la garanzia del rivestimento è a rischio.

• Vantaggio: inerte, 30-50 anni.
• Vantaggio: montaggio rapido imbullonato.
• Limitazione: non per pH<5,5 così com'è.
• Limite: confermare il pH in fase di progettazione.

Parametri di progettazione

Le cifre seguenti sono i valori di carico che un fornitore dovrebbe indicare per ogni serbatoio per biomassa in vetro fuso su acciaio (GFS). Consentono a un ingegnere di confermare il guscio, il rivestimento e il sistema di giunzione prima che l'acciaio venga ordinato per un'applicazione di biomassa o biogas.

Guida al confronto e alla selezione

Rispetto all'acciaio saldato, al calcestruzzo e alla vetroresina, un serbatoio per biomassa in vetro fuso su acciaio (GFS) vince per resistenza alla corrosione e velocità di costruzione per la gamma 20-60.000 m³. Utilizzare la tabella per abbinare il materiale alla corrosività dell'alimentazione, alla logistica del sito e alla vita utile richiesta.

Best Practice: Come scegliere un fornitore

Specificare il DFT dello smalto di 0,25-0,40 mm, il test di difetti a 1500 V e il calcolo ISO 28765 in anticipo. Richiedere referenze da applicazioni di biomassa di volume e materia prima simili. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) rilascia disegni, registri NDE e un pacchetto di ispezione per serbatoio in modo che il progetto superi l'audit e la revisione finanziaria.

• Chiedere: calcolo ISO 28765.
• Verificare: test 1500 V, 0,25-0,40 mm DFT.
• Confermare: riferimento biomassa.
• Pacchetto: disegni più registri NDE.

Un serbatoio per biomassa GFS è un sistema di rivestimento, un calcolo normativo e un registro di ispezione costruito per durare 30-50 anni. Scegliere un fornitore che dimostri la prova dello smalto e la matematica ISO 28765 piuttosto che uno che promette solo il prezzo più basso per un guscio nudo.

Domande frequenti (FAQ)

Cos'è un serbatoio per biomassa in vetro fuso su acciaio?

È un serbatoio in acciaio imbullonato con un interno in smalto vetrificato fuso a 820-930°C, che fornisce una superficie inerte e resistente alla corrosione in capacità da 20 a 60.000 m³ per applicazioni di biomassa e biogas.

Quale standard si applica a un serbatoio per biomassa?

Il guscio imbullonato è progettato secondo AWWA D103-09 e ISO 28765, con materiali e saldature controllati secondo ISO 9001 e ISO 45001. Le applicazioni adiacenti all'acqua potabile aggiungono NSF/ANSI 61.

Come viene verificato il rivestimento smaltato?

Le piastre vengono sabbiate a Sa 2.5, lo smalto viene fuso a 820-930°C e la superficie finita viene testata per difetti a 1500 V su ogni metro quadrato prima della spedizione.

Può immagazzinare anche biomassa secca?

Sì, come silo sigillato per cereali e mangimi con umidità sicura del 13-15% e un tetto conico imbullonato per la tenuta agli agenti atmosferici.

Quale capacità può raggiungere un serbatoio?

Un singolo serbatoio GFS copre da 20 a 60.000 m³; applicazioni di biogas più grandi vengono soddisfatte con più serbatoi piuttosto che con un unico guscio sovradimensionato.

Il serbatoio può essere personalizzato?

Sì. Il tipo di tetto, i miscelatori, il supporto del gas, gli ugelli e l'isolamento sono abbinati alla portata, al clima e alle normative, con disegni rilasciati per serbatoio.
