Serbatoi per liquidi industriali: Guida alla selezione di materiali e rivestimenti

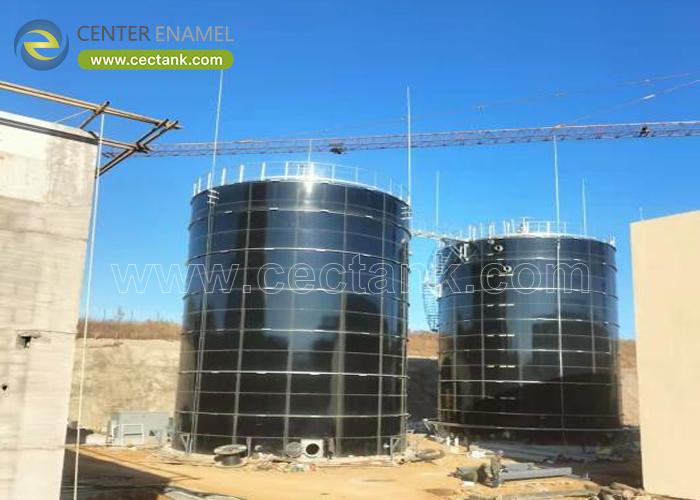

Un serbatoio per liquidi industriali immagazzina acqua di processo, prodotti chimici ed effluenti, dove la chimica del prodotto decide il materiale e il rivestimento. Le capacità vanno da 20 a 60.000 m3. Progettati da Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), i serbatoi industriali in acciaio vetrificato (GFS) utilizzano una superficie in smalto vetroso fusa a 820-930°C per resistere a liquidi aggressivi per 30-50 anni senza sfogliarsi.

Cos'è un serbatoio per liquidi industriali

Un serbatoio per liquidi industriali è un recipiente costruito per flussi di processo non potabili: acqua di raffreddamento, reagenti, fanghi ed effluenti. A differenza di un serbatoio per l'acqua, il suo design parte dal pH, dagli abrasivi e dalla temperatura del liquido, perché il rivestimento - non l'acciaio - affronta la chimica. Costruito da 20 a 60.000 m3, la vita utile del serbatoio è determinata da quanto bene il rivestimento corrisponde all'applicazione.

• Flussi: raffreddamento, reagente, fango.
• Inizio: pH, abrasivi, temperatura.
• Vita: determinata dall'abbinamento del rivestimento.
• Gamma: 20-60.000 m3.

Caratteristiche chiave, componenti e tipi

I serbatoi industriali utilizzano acciaio GFS imbullonato, saldato rivestito, cemento o FRP. Il GFS ha uno smalto da 0,25-0,40 mm fuso a 820-930°C; i serbatoi saldati si basano su rivestimenti applicati in cantiere; il cemento è gettato; l'FRP è stampato per piccoli impieghi precisi. Tetti e bocchelli sono specificati per vapore, accesso e strumentazione, e bulloni di grado 8.8 sostengono le giunzioni GFS.

• Materiali: GFS, saldato, cemento, FRP.
• Smalto: 0,25-0,40 mm a 820-930°C.
• Tetto: specifica per vapore e accesso.
• Giunzioni: bulloni di grado 8.8.

Applicazioni e condizioni operative

Servono impianti chimici, miniere, trasformatori alimentari e servizi pubblici che immagazzinano reagenti, acqua di processo ed effluenti trattati. Un serbatoio GFS è adatto per flussi corrosivi o abrasivi (pH 3-11, 1-14 speciale) dove l'acciaio verniciato fallisce; un serbatoio in cemento è adatto per lavori civili pesanti; l'FRP è adatto per piccoli bagni acidi. L'abbinamento del rivestimento alla chimica è ciò che mantiene il serbatoio in servizio per 30-50 anni.

• Chimico: reagenti e acqua di processo.
• Miniera: fango abrasivo.
• Alimentare: impiego igienico.
• Abbinamento: rivestimento alla chimica.

Considerazioni tecniche

Specificare il pH del liquido, la temperatura (tipicamente 4-60°C) e gli abrasivi, quindi impostare lo spessore del rivestimento (DFT) a 0,25-0,45 mm e la lamiera della calotta a 6-40 mm. La calotta è calcolata secondo AWWA D103-09 e ISO 28765, le lamiere sabbiate a Sa 2.5 e testate per difetti a 1500 V. Flussi fino a 500 m3/h determinano le dimensioni di tubi e pompe, e i carichi sismici o del vento sono confermati per il sito.

• Rivestimento: 0,25-0,45 mm DFT.
• Lamiera: 6-40 mm di spessore.
• Test: 1500 V per m2.
• Normativa: AWWA D103-09, ISO 28765.

Vantaggi e limitazioni

Il GFS offre un rivestimento inerte e quasi impermeabile che supera la vernice applicata in cantiere per 30-50 anni e si monta rapidamente. La limitazione è la chimica: il GFS non è adatto a tutti i solventi o a pH estremi senza una qualità speciale, e gli acquirenti devono confermare la qualità del rivestimento rispetto al flusso effettivo. Questo limite è confermato nelle specifiche, non scoperto durante il primo riempimento.

• Vantaggio: inerte, veloce, 30-50 anni.
• Vantaggio: supera la vernice in cantiere.
• Limitazione: non tutti i solventi.
• Limite: confermare la qualità nelle specifiche.

Parametri di progettazione

Le cifre sottostanti sono i valori di carico che un fornitore dovrebbe fornire per ogni serbatoio industriale. Consentono a un ingegnere di confermare il sistema di calotta, rivestimento e giunzione prima che l'acciaio venga ordinato per un'applicazione con liquidi di processo.

Guida al confronto e alla selezione

Rispetto all'acciaio saldato, al cemento e alla vetroresina, un serbatoio industriale in acciaio vetrificato (GFS) vince per resistenza alla corrosione e velocità di costruzione per la gamma 20-60.000 m3. Utilizzare la tabella per abbinare il materiale alla corrosività del prodotto, alla logistica del sito e alla vita utile richiesta.

Best Practice: Come scegliere

Inviare la scheda tecnica del liquido (pH, temperatura, abrasivi) al fornitore e richiedere il calcolo ISO 28765, un test di difetti a 1500 V e un registro del rivestimento. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) rilascia disegni, registri NDE e pacchetti di ispezione in modo che il serbatoio industriale sia verificabile e coperto da garanzia.

• Inviare: scheda tecnica del liquido.
• Richiedere: ISO 28765 e 1500 V.
• Registro: spessore del rivestimento.
• Pacchetto: disegni più NDE.

I serbatoi per liquidi industriali vivono o muoiono per l'abbinamento rivestimento-chimica. Specificare la qualità del rivestimento, i calcoli normativi e la prova di test, e il serbatoio servirà per 30-50 anni invece di fallire al quinto anno.

Domande frequenti (FAQ)

Cos'è un serbatoio per liquidi industriali?

Un recipiente da 20 a 60.000 m3 per acqua di processo, prodotti chimici ed effluenti, il cui rivestimento è abbinato al pH, alla temperatura e agli abrasivi del liquido per una vita utile di 30-50 anni.

Quale materiale per liquidi corrosivi?

Lo smalto GFS resiste a pH 3-11 (1-14 speciale); l'FRP è adatto per piccoli bagni acidi; il cemento è adatto per lavori civili pesanti. L'acciaio saldato richiede un rivestimento applicato in cantiere.

Quali standard si applicano?

La calotta imbullonata è progettata secondo AWWA D103-09 e ISO 28765, con controllo di produzione secondo ISO 9001 e ISO 45001.

Come viene verificato il rivestimento?

L'acciaio viene sabbiato a Sa 2.5, il rivestimento viene applicato a 0,25-0,45 mm DFT e la superficie viene testata per difetti a 1500 V per metro quadrato.

Qual è la vita di progetto?

I serbatoi in acciaio e smalto offrono 30-50 anni con ispezione; i serbatoi in cemento raggiungono 40-60 anni.

Può essere personalizzato?

Sì. Materiale, tetto, qualità del rivestimento, bocchelli e strumentazione sono ingegnerizzati per flusso e sito, con disegni rilasciati per ogni serbatoio.
