Serbatoio di stoccaggio del biogas: stoccaggio sul tetto o contenitore separato?

Gli impianti a biogas producono continuamente e consumano a scatti. Un digestore non smette di produrre perché il motore è in manutenzione, e una caldaia non aspetta un calo di produzione. Da qualche parte tra i due, l'impianto ha bisogno di un posto dove mettere il gas. Quel posto è la singola decisione che influisce maggiormente sulla tolleranza operativa dell'impianto, ed è solitamente definita tardi nella progettazione, dopo che la dimensione del digestore è già stata fissata.

Ci sono due famiglie di risposte, e si comportano in modo molto diverso. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) fornisce entrambe le configurazioni, e la scelta dipende meno dal volume di gas che da come l'impianto intende funzionare: se desidera che il buffer sia collegato al reattore o indipendente da esso.

1. Quali sono le opzioni per lo stoccaggio del biogas?

Il gas può essere immagazzinato in una membrana montata sopra il digestore stesso, in un contenitore separato appositamente costruito, o come tetto a doppia membrana integrato in un serbatoio di stoccaggio. Ognuna offre all'impianto una diversa libertà operativa.

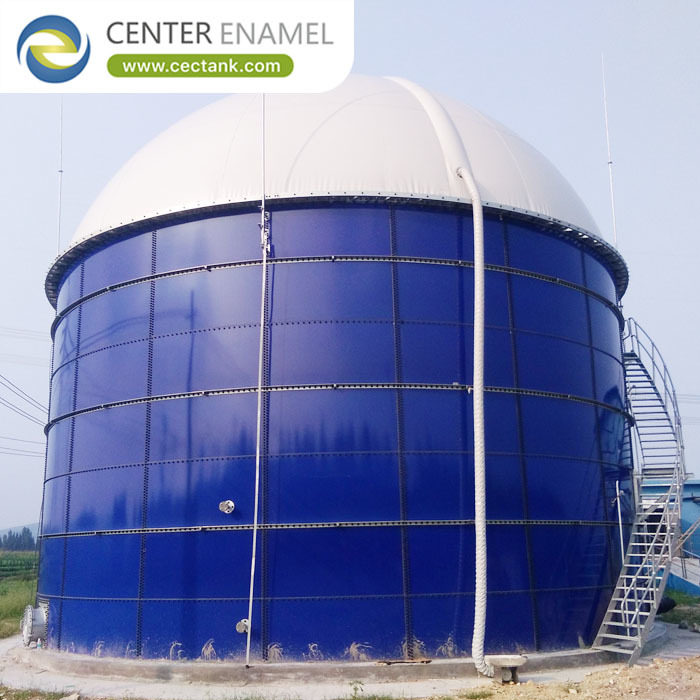

• Stoccaggio montato sul tetto: Un tetto a doppia membrana sul digestore fornisce uno spazio gas integrale. È compatto ed economico, ma il buffer è legato al recipiente che produce il gas.
• Contenitore di gas separato: Un contenitore dedicato disaccoppia lo stoccaggio dalla produzione. Il digestore può funzionare a un livello costante mentre il contenitore assorbe la discrepanza, e il contenitore può essere mantenuto indipendentemente.
• Rigido contro membrana: I contenitori rigidi sono robusti e resistenti agli agenti atmosferici; i contenitori a membrana sono più leggeri, meno costosi per un dato volume e non hanno guarnizioni scorrevoli da mantenere.
• Unità multiple più piccole: Diverse unità offrono ridondanza. Perdere un contenitore per la manutenzione non elimina tutto il buffer dell'impianto, il che spesso vale la pena per il cablaggio aggiuntivo.
• Stoccaggio pressurizzato: Dove il processo a valle accetta pressioni più elevate, il volume di stoccaggio può essere ridotto - ma ogni aumento di pressione aumenta la classificazione e i requisiti di sicurezza.

2. A quale pressione funziona effettivamente il sistema?

Lo stoccaggio del biogas è a bassa pressione per progettazione, tipicamente nella gamma dei bassi millibar. Questo vincolo modella tutto il resto: poiché la pressione non può essere aumentata a volontà, il volume è l'unico modo per aumentare l'energia immagazzinata, e piccole differenze di pressione contano.

• Ambito operativo: I contenitori a membrana funzionano comunemente tra circa 5 e 30 mbar. Il buffer utilizzabile è il gas che si trova tra i punti di impostazione bassi e alti, non il volume geometrico.
• Volume utilizzabile contro volume geometrico: Un contenitore che non può essere svuotato al di sotto del suo punto di impostazione basso immagazzina meno del suo valore nominale. Chiedere la cifra utilizzabile nell'intervallo di pressione operativa.
• Controllo della pressione: La pressione del gas è gestita dal supporto d'aria esterno della membrana o dalla guarnizione mobile di un contenitore rigido, con un intervallo di controllo impostato per proteggere sia il contenitore che le guarnizioni a monte.
• Protezione a monte: Le guarnizioni del tetto del digestore e le trappole d'acqua sono sensibili alla contropressione. L'intervallo di pressione del contenitore deve essere inferiore ai limiti di tutto ciò che vi è collegato.
• Requisiti a valle: Motori, caldaie e impianti di upgrading hanno ciascuno il proprio requisito di pressione di ingresso e tolleranza, e la pressione di stoccaggio deve rientrare in tutti questi parametri.

3. Quali disposizioni di sicurezza e controllo sono richieste?

Immagazzinare gas combustibile a bassa pressione è sicuro quando la disposizione è corretta e inesorabile quando non lo è. I dispositivi di sicurezza non sono accessori opzionali; sono ciò che rende funzionante un sistema a gas a bassa pressione.

• Arresto di fiamma: Gli arresti di fiamma sulle prese d'aria e sulla linea del gas verso le apparecchiature di consumo impediscono a un ritorno di fiamma di raggiungere il volume immagazzinato.
• Protezione da sovrapressione e sottopressione: Una guarnizione ad acqua o un dispositivo di scarico protegge dalla sovrapressione; un rompivuoto protegge dal collasso quando il gas viene aspirato più velocemente di quanto venga prodotto.
• Disposizione di sfiato e camino: Lo sfiato di emergenza e di manutenzione deve scaricare in un luogo sicuro, con il percorso considerato come parte della disposizione dell'area pericolosa del sito.
• Monitoraggio del gas: Il rilevamento di metano e idrogeno solforato, oltre all'indicazione di livello e pressione, fornisce all'operatore le informazioni necessarie per agire prima che venga raggiunto un limite.
• Classificazione delle aree pericolose: L'installazione è classificata e le apparecchiature specificate di conseguenza. Questo dovrebbe essere definito durante la progettazione, poiché influisce su ogni elemento elettrico del pacchetto.

Garanzia di ingegneria e supporto al progetto

Ogni serbatoio fornito da Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) è ingegnerizzato secondo AWWA D103-09 e EN 1090 con verifica agli elementi finiti dei carichi di guscio, tetto e ugelli, fuso a 820-930°C sotto controllo ISO 9001 e ISO 45001, testato per difetti a 1500 V su cento percento della superficie, e assemblato con bulloni di grado 8.8 e sigillante certificato dal produttore. Lo stoccaggio del biogas viene fornito come pacchetto completo: guscio in acciaio vetrificato con tetto a doppia membrana integrato o un recipiente contenitore dedicato, costruzione a tenuta di gas testata per difetti a 1500 V, controllo della pressione e dispositivi di sicurezza dimensionati al sistema, arresti di fiamma e protezione dal vuoto, monitoraggio del gas e strumentazione, e documentazione che copre la classificazione delle aree pericolose e la procedura di messa in servizio.

Domande frequenti (FAQ)

Il biogas dovrebbe essere immagazzinato sul tetto del digestore o in un contenitore separato?

Lo stoccaggio sul tetto è compatto ed economico e funziona bene dove i profili di produzione e consumo sono strettamente abbinati. Un contenitore separato è la scelta migliore dove l'impianto necessita di libertà operativa - livello costante del digestore, manutenzione senza arresto, o ridondanza attraverso unità multiple.

Quanto stoccaggio utilizzabile fornisce effettivamente il volume nominale?

Meno della cifra geometrica, perché il contenitore non può essere svuotato al di sotto del suo punto di impostazione di bassa pressione. Chiedere al fornitore il volume utilizzabile nell'intervallo di pressione operativa specificato piuttosto che confrontare i volumi nominali, che vengono misurati in modo diverso tra i progetti.

Quali dispositivi di sicurezza sono necessari su un serbatoio di stoccaggio del biogas?

Arresto di fiamma su prese d'aria e linee del gas, protezione da sovrapressione tramite guarnizione ad acqua o dispositivo di scarico, protezione dal vuoto contro il collasso durante un rapido prelievo, percorso di sfiato sicuro, rilevamento del gas e indicazione di pressione e livello - tutti specificati all'interno di una classificazione di aree pericolose concordata durante la progettazione.

Un serbatoio di stoccaggio del biogas può essere configurato per il nostro impianto?

Sì. La configurazione, il volume utilizzabile, l'intervallo di pressione operativa, il numero di unità, il grado di rivestimento, i dispositivi di sicurezza, la strumentazione e la filosofia di controllo sono tutti impostati in base al profilo di produzione e consumo dell'impianto, ai requisiti delle apparecchiature a valle e alla classificazione di sicurezza del sito.
