Serbatoi CSTR per biogas: la miscelazione è il progetto, non un accessorio

Un reattore a serbatoio agitato continuamente sembra il digestore anaerobico più semplice da specificare, perché c'è un solo recipiente e il concetto è facile da enunciare: mantenere tutto in sospensione e la biologia si occuperà di sé. In pratica, gli impianti CSTR sono dove gli operatori scoprono più spesso che la miscelazione è stata trattata come un accessorio piuttosto che come il progetto. Miscelatori sottodimensionati o mal posizionati creano volume morto, il volume morto diventa sabbia e schiuma, e il reattore utilizzabile è silenziosamente più piccolo del serbatoio per cui si è pagato.

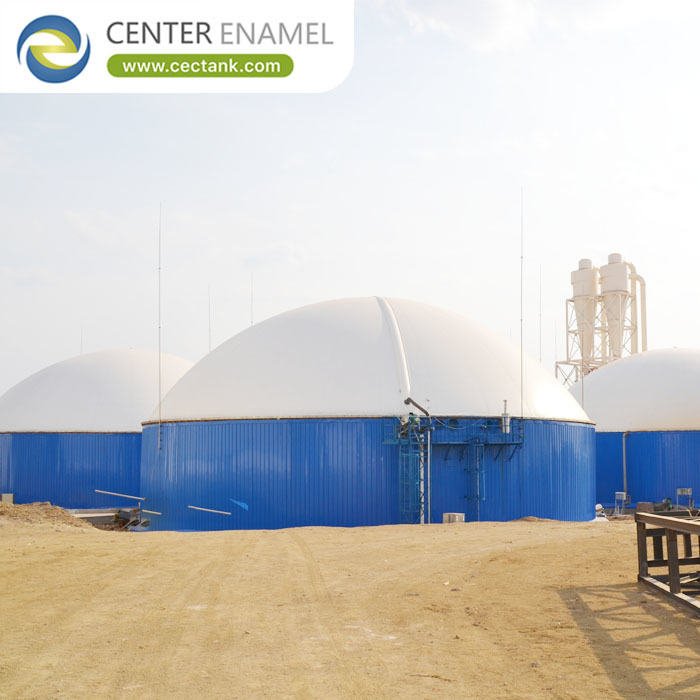

La modalità di guasto è lenta e costosa, motivo per cui vale la pena farla bene nella fase di specifica. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) costruisce digestori CSTR in acciaio vetrificato con penetrazioni per miscelatori, riscaldamento e accesso ingegnerizzati nel guscio, in modo che il sistema di miscelazione e il recipiente siano progettati come un tutt'uno.

1. Cosa fa effettivamente di diverso un CSTR?

Un CSTR mira a condizioni uniformi in tutto il recipiente. L'alimentazione viene diluita a una consistenza pompabile e reintrodotta nella massa, in modo che la biologia veda lo stesso ambiente ovunque. Quell'uniformità è ciò che rende il reattore controllabile e ciò che lo rende sensibile al guasto della miscelazione.

• Intervallo di solidi totali: I digestori CSTR funzionano tipicamente all'8-12% di solidi totali. Al di sopra di questo, il substrato smette di comportarsi come un liquido e la potenza di miscelazione aumenta drasticamente.
• Tempo di ritenzione: La ritenzione idraulica di 20-40 giorni è tipica, determinata dal substrato e dal regime di temperatura. La ritenzione e il volume sono la stessa decisione.
• Regime di temperatura: L'operazione mesofila a 35-38 gradi Celsius è la scelta comune; quella termofila a 50-55 gradi fornisce cinetiche più rapide con una tolleranza più ristretta ai disturbi.
• Assunzione di miscelazione completa: Le equazioni di progetto presuppongono una composizione uniforme. Ogni metro cubo che rimane indisturbato è capacità che non partecipa alla reazione.
• Flessibilità del materiale di alimentazione: La miscelazione completa gestisce bene materiali di alimentazione variabili e co-digeriti, motivo per cui il CSTR è l'impostazione predefinita per scarti alimentari, letame e flussi organici misti.

2. Come dovrebbe essere specificata la miscelazione?

Specificare la miscelazione in base a ciò che deve ottenere piuttosto che alla potenza del motore. Le misure utili sono il ricambio, la potenza immessa per unità di volume e l'assenza dimostrabile di strati sedimentati e galleggianti sull'intero intervallo operativo.

• Tempo di ricambio e miscelazione: Indicare un tempo di miscelazione o un tasso di ricambio per l'intero volume liquido, e richiederne il rispetto alla consistenza più densa prevista, non alla consistenza dell'acqua.
• Potenza immessa: La potenza per metro cubo è la cifra comparabile tra i tipi di miscelatori. Richiederla, perché i kilowatt del motore da soli non dicono nulla su ciò che accade nel liquido.
• Tipo e posizionamento del miscelatore: I sistemi sommersi, a ingresso dall'alto e a iniezione di gas producono ciascuno diversi schemi di flusso. Il posizionamento determina se il fondo e gli angoli vengono spazzati.
• Controllo schiuma e schiuma: Gli strati galleggianti si formano dove la velocità superficiale è bassa. La miscelazione, gli spruzzi superficiali o un rompischiuma meccanico affrontano il sintomo; l'equilibrio del materiale di alimentazione affronta la causa.
• Gestione della sabbia: Sabbia e ghiaia si accumulano dove la velocità del fondo è bassa. Mantenere la velocità del fondo o fornire una via di rimozione della sabbia, perché la sabbia accumulata è volume perso permanentemente.

3. Cos'altro decide la stabilità a lungo termine?

La miscelazione è il fattore singolo più importante, ma un CSTR che miscela bene può ancora essere destabilizzato dal riscaldamento, dall'alimentazione o dalla gestione del gas. La stabilità è una proprietà del sistema e il serbatoio deve supportarla tutta.

• Capacità e distribuzione del riscaldamento: Scambiatori di calore esterni con circolazione pompata o serpentine di riscaldamento interne mantengono la temperatura entro una stretta banda. Oscillazioni di temperatura superiori a uno o due gradi al giorno stressano la biologia.
• Regime di alimentazione: L'alimentazione in frequenti piccole cariche è molto più stabile di pochi grandi carichi, perché ogni grande carica è uno shock di carico per la popolazione microbica.
• Tenuta al gas: Un CSTR è anche un recipiente per gas. Guarnizioni del tetto, penetrazioni e dispositivi di sicurezza devono resistere a bassa pressione, e lo spazio del gas necessita di adeguata ventilazione e arresto di fiamma.
• Rivestimento e corrosione: Lo spazio di vapore di un digestore è corrosivo e la parete è abrasa dalla sabbia. Il grado di rivestimento dovrebbe essere selezionato per zona, come per altri impieghi aggressivi.
• Accesso e sicurezza: Miscelatori, riscaldamento e strumenti necessitano di accesso per la manutenzione, e le procedure di ingresso in spazi confinati dovrebbero modellare la disposizione dei boccaporti e delle piattaforme fin dall'inizio.

Garanzia di ingegneria e supporto al progetto

Ogni serbatoio fornito da Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) è ingegnerizzato secondo AWWA D103-09 e EN 1090 con verifica agli elementi finiti dei carichi del guscio, del tetto e degli ugelli, vetrificato a 820-930°C sotto controllo ISO 9001 e ISO 45001, testato per buchi a 1500 V su cento percento della superficie, e assemblato con bulloni di Grado 8.8 e sigillante certificato dal produttore. I digestori CSTR sono forniti come reattori completi: guscio in acciaio vetrificato fuso a 820-930 gradi Celsius, penetrazioni e supporti per miscelatori integrati nel progetto del guscio, circuiti di riscaldamento o connessioni per scambiatori di calore, tetto a tenuta di gas con dispositivi di sicurezza, isolamento e rivestimento, strumentazione e disposizioni di accesso e sicurezza abbinate al regime di manutenzione.

Domande frequenti (FAQ)

Quanta energia di miscelazione necessita un digestore CSTR?

Specificarla come potenza immessa per metro cubo insieme a un tempo di miscelazione, piuttosto che come potenza nominale del motore. La cifra richiesta dipende dal contenuto di solidi totali e dallo schema di flusso prodotto dal miscelatore, e deve essere soddisfatta alla consistenza più densa che l'impianto alimenterà effettivamente, non in condizioni simili all'acqua.

Qual è la differenza tra un digestore CSTR e un digestore a flusso a pistone?

Un CSTR è progettato per condizioni uniformi in tutto il recipiente, il che è adatto per materiali di alimentazione pompabili con solidi all'8-12% e offre una buona flessibilità per la co-digestione. I progetti a flusso a pistone gestiscono materiali con solidi più elevati che si muovono attraverso il recipiente con miscelazione inversa limitata, e sono scelti più per materiali a base di letame o impilabili.

Perché si forma la schiuma e come viene controllata?

La schiuma si forma dove la velocità superficiale è troppo bassa per mantenere il materiale galleggiante in sospensione. Il controllo inizia con la selezione e il posizionamento del miscelatore, è supportato da spruzzi superficiali o rompischiuma meccanici, ed è risolto più efficacemente affrontando l'equilibrio del materiale di alimentazione che produce la frazione galleggiante in primo luogo.

Un serbatoio CSTR può essere personalizzato per il nostro materiale di alimentazione?

Sì. Volume, grado di rivestimento per zona, tipo e posizionamento del miscelatore, disposizione del riscaldamento, tetto e gestione del gas, isolamento, strumentazione e accesso sono tutti configurati in base all'analisi del materiale di alimentazione, alla temperatura operativa e alle condizioni del sito, e confermati prima della produzione.
