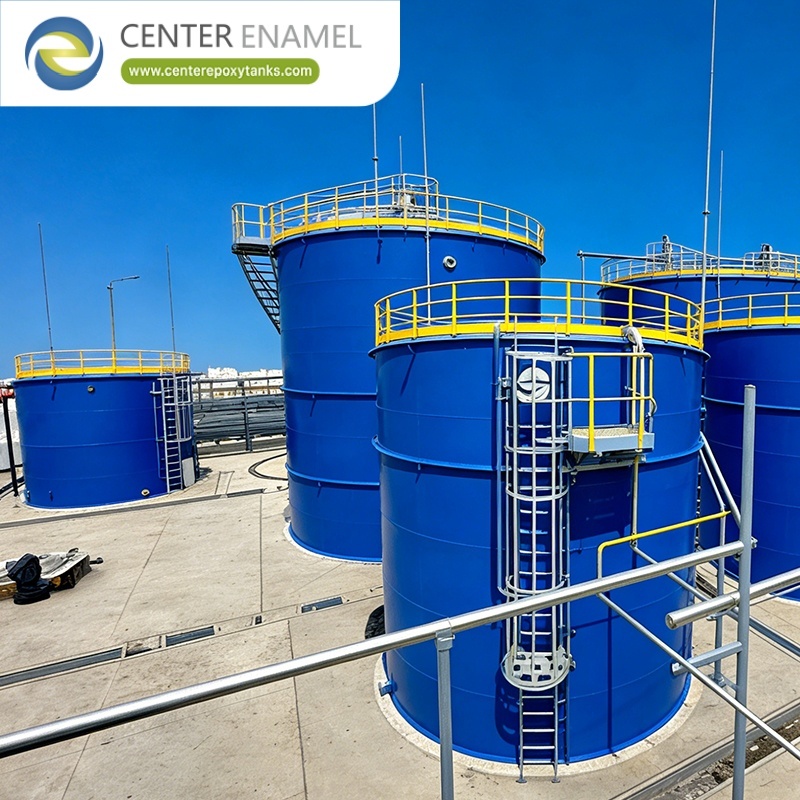

Progettazione di serbatoi di digestione anaerobica ad alta capacità per biogas

Dettagli del prodotto
Luogo di origine: Cina
Marca: CEC TANKS
Certificazione: ISO 9001:2008, AWWA D103 , OSHA , BSCI
Numero di modello: W201691123005
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 set
Prezzo: $5000~$20000 one set
Imballaggi particolari: PE POLY-FOAM tra ciascuna due piastre in acciaio; pallet in legno e scatola di legno
Tempi di consegna: 0-60 giorni dopo il deposito ricevuto
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 60 set al mese

Informazione dettagliata

Luogo di origine Cina Marca CEC TANKS
Certificazione ISO 9001:2008, AWWA D103 , OSHA , BSCI Numero di modello W201691123005
Spessore lamiere d'acciaio: Da 3 mm a 12 mm, dipende dalla struttura del serbatoio Integrità alla corrosione: Eccellente
Resistenza chimica: Eccellente Capacità: 20 m3 a 18.000 m3
Vita utile: ≥30 anni Permeabilità: Impermeabile a gas / liquido
Evidenziare:

Serbatoio ad alta digestione anaerobica

,

progettazione del serbatoio di digestione del biogas

,

Serbatoio di biogas epoxi legato a fusione

Descrizione del prodotto

Progettazione di serbatoi ad alta digestione anaerobica per biogas

Un serbatoio ad alta digestione anaerobica è un reattore sigillato che converte i rifiuti organici in metano a 35-38 C e 5-30 mbar, e il guscio in acciaio vetrificato (GFS) è l'involucro collaudato per esso. Progettato da Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), lo smalto da 0,25-0,45 mm viene fuso a 820-930 C e testato per difetti a 1500 V, dando un digestore da 30-50 anni costruito secondo AWWA D103-09 e ISO 28765.

Cos'è un serbatoio ad alta digestione anaerobica

Un serbatoio ad alta digestione anaerobica è un reattore in acciaio vetrificato (GFS) il cui smalto vetroso da 0,25-0,45 mm viene fuso a 820-930 C in modo che l'acciaio non entri mai in contatto con il liquame corrosivo o il metano a 5-30 mbar. Le singole unità contengono da 20 a 60.000 m3 di digestato, mentre le giunzioni imbullonate utilizzano elementi di fissaggio di grado 8.8 con guarnizioni per trattenere il biogas. Lo smalto è il motivo per cui il serbatoio da 30-50 anni resiste sia all'avvio acido che al digestato maturo alcalino.

  • Rivestimento: Smalto da 0,25-0,45 mm.
  • Fusione: 820-930 C.
  • Tenuta: Gas da 5-30 mbar.
  • Gamma: 20-60.000 m3.

Come il digestore produce biogas

La tenuta si basa su uno smalto privo di fori, verificato a 1500 V per pannello, bulloni di grado 8.8 compressi a una coppia specificata e un giunto del tetto sigillato con EPDM o un doppio sistema di raccolta del gas a membrana. Poiché lo smalto è inerte con una durezza di 6,0 Mohs, il guscio da 30-50 anni mantiene la sua tenuta mentre il pH del liquame oscilla tra 6,5 e 8,5 durante la digestione mesofila a 35-38 C.

  • Test: Pannello da 1500 V.
  • Bulloni: Coppia di grado 8.8.
  • Temp: 35-38 C mesofilo.
  • pH: Intervallo 6,5-8,5.

Tipi, componenti e caratteristiche principali

La famiglia comprende il serbatoio digestore GFS, il sistema di raccolta del gas a doppia membrana che immagazzina il biogas a 5-30 mbar e un tetto a cupola geodetica in alluminio per siti tropicali. Le parti principali sono il guscio smaltato da 0,25-0,45 mm, il set di bulloni di grado 8.8, gli accessi, gli ugelli del liquame e l'uscita del gas. Un test di difetti a 1500 V e un rating di adesione di 3450 N/cm2 garantiscono una qualità a lungo termine.

  • Digestore: Guscio GFS.
  • Serbatoio: Membrana da 5-30 mbar.
  • Tetto: Opzione geodetica.
  • Adesione: 3450 N/cm2.

Applicazioni dei digestori ad alta velocità

Servono per letame animale, rifiuti alimentari e fanghi municipali per la produzione di energia, dove il metano deve essere catturato, non disperso. Un serbatoio sigillato da 30-50 anni viene utilizzato anche per l'alimentazione di miglioramento del biogas e per lagune coperte nei climi caldi. Lo smalto inerte è il motivo per cui lo stesso serbatoio tollera sia la fase di avvio acido che il digestato maturo alcalino a pH 6,5-8,5.

  • Fattorie: Letame in biogas.
  • Rifiuti alimentari: Impianti AD.
  • Municipale: Energia da fanghi.
  • Clima: Lagune coperte.

Considerazioni tecniche

Tecnicamente l'acciaio viene sabbiato a Sa 2.5, lo smalto viene fuso a 820-930 C a 0,25-0,45 mm DFT, e ogni pannello supera un test di difetti a 1500 V prima della spedizione. Il guscio è calcolato secondo AWWA D103-09 e ISO 28765, la pressione del gas è progettata per 5-30 mbar, e un registro di ispezione copre ogni coppia di bulloni. La vita di progettazione va da 30 a 50 anni con un piano di manutenzione documentato.

  • Sabbiatura: Ancoraggio Sa 2.5.
  • Fusione: 820-930 C, 0,25-0,45 mm.
  • Test: Difetti a 1500 V.
  • Vita: 30-50 anni.
Parametro di progettazione Valore o intervallo tipico Perché è importante
Intervallo di capacità 500-50.000 m3 Portata del singolo serbatoio
Ritenzione idraulica 20-40 giorni Stabilità della digestione
Temperatura di esercizio 35-38 °C Predefinito mesofilo
Metano del biogas 55-65 % Potere calorifico
Pressione del gas 5-30 mbar Progettazione del serbatoio e della tenuta
Energia di miscelazione 5-15 W/m3 Sospensione dei solidi
DFT dello smalto 0,25-0,40 mm Resistenza agli acidi
Test di difetti 1500 V Ogni pannello controllato
Base normativa AWWA D103-09 / ISO 28765 Autorità di progettazione
Limitazione da verificare pH dell'alimentazione inferiore a 5,5 Aggiungere fase di correzione

Come selezionare un serbatoio ad alta digestione anaerobica

Selezionare abbinando la pressione del gas (5-30 mbar), il volume del liquame (20-60.000 m3) e la corrosività (pH 6,5-8,5 normale, confermare inferiore a 5,5) a un digestore GFS con un test documentato a 1500 V e bulloni di grado 8.8. Chiedere al fornitore il calcolo AWWA D103-09 e ISO 28765, il registro dei test di difetti e gli impianti di riferimento. Rifiutare qualsiasi offerta che non possa mostrare il certificato di spessore dello smalto.

  • Abbinamento: Pressione e volume.
  • Confermare: Finestra di pH.
  • Richiedere: Registro 1500 V.
  • Verificare: Matematica ISO 28765.

Studio di caso del progetto

Un progetto verificato di digestione anaerobica di rifiuti alimentari nello Shandong, Cina, ha utilizzato un serbatoio digestore imbullonato in acciaio vetrificato (GFS) da 2.913 m3 costruito nel 2023 per convertire i rifiuti alimentari in biogas a 5-30 mbar. Il rivestimento smaltato da 0,25-0,45 mm è stato testato per difetti a 1500 V e le giunzioni imbullonate di grado 8.8 hanno mantenuto il gas ermeticamente, dimostrando un digestore ad alta velocità su un sito AD reale.

  • Progetto: AD di rifiuti alimentari nello Shandong
  • Luogo: Cina, Asia
  • Settore: Energia rinnovabile
  • Applicazione: Digestione anaerobica
  • Prodotto: Serbatoio digestore imbullonato GFS
  • Capacità: 2.913 m3
  • Quantità: 1 serbatoio
  • Materiale: Acciaio vetrificato
  • Standard: AWWA D103-09 / ISO 28765
  • Anno: 2023

Informazioni su Shijiazhuang Zhengzhong Technology Co., Ltd.

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) ha fornito serbatoi per digestione anaerobica in acciaio vetrificato a progetti di biogas in oltre 100 paesi dal 2008, detenendo quasi 200 brevetti relativi allo smalto. Il suo team di ingegneri calcola ogni digestore secondo AWWA D103-09 e ISO 28765 e testa per difetti ogni pannello a 1500 V prima dell'esportazione, fornendo al programma AD una base di progettazione documentata.

  • Fondato: 2008 in Cina.
  • Portata: Oltre 100 paesi.
  • Brevetti: Quasi 200 smalto.
  • Test: 1500 V per pannello.

Vantaggi e limitazioni

I vantaggi sono la vita dello smalto inerte di 30-50 anni, la tenuta verificata a 1500 V e il rapido montaggio imbullonato che evita saldature in cantiere. Le limitazioni sono che un pH molto basso inferiore a 2 o la sabbia abrasiva richiedono un rivestimento confermato, e il sito deve fornire una fondazione piana e il registro della coppia di serraggio specificata. Il serbatoio non è un recipiente a pressione ed è progettato per 5-30 mbar, non per alta pressione.

  • Pro: 30-50 anni, nessuna saldatura.
  • Pro: Tenuta 1500 V.
  • Limite: Confermare pH inferiore a 2.
  • Limite: Fondazione necessaria.

Confronto con altri tipi di serbatoi

Rispetto all'acciaio saldato verniciato, il serbatoio smaltato GFS vince per la vita anticorrosione di 30-50 anni e una tenuta verificata a 1500 V; rispetto all'acciaio inossidabile vince per il costo del capitale per un utilizzo da 20-60.000 m3. Il cemento è più pesante e più lento da costruire. La tabella confronta i materiali comuni per l'uso con biogas in modo che la scelta corrisponda al sito e al budget.

  • GFS: Miglior costo di vita.
  • Acciaio inossidabile: Costoso su larga scala.
  • Saldato: Vita più breve.
  • Cemento: Costruzione lenta.
Criterio Serbatoio imbullonato GFS Serbatoio in acciaio saldato Serbatoio in cemento Serbatoio in FRP
Difesa dalla corrosione Vetroceramica, inerte Dipendente dal rivestimento Buono ma poroso Dipendente dal rivestimento
Costruzione Imbullonato, veloce in cantiere Saldato, più lento Getto in opera Stampato / in officina
Soffitto di capacità Fino a 60.000 m3 Fino a 150.000 m3 Molto grande Limitato (<5.000 m3)
Vita di progettazione 30-50 anni 30-50 anni 40-60 anni 20-30 anni
Migliore adattamento Corrosivo, modulare Molto grande, generico Grandi opere civili Piccolo, chimico preciso

Conclusione

Un serbatoio ad alta digestione anaerobica è definito da uno smalto da 0,25-0,45 mm fuso a 820-930 C, un test di difetti a 1500 V e giunzioni imbullonate di grado 8.8 classificate per 5-30 mbar su una vita di 30-50 anni. Specificare AWWA D103-09 e ISO 28765, richiedere il registro dei test e il digestore manterrà il metano in modo affidabile.

  • Specifica: Smalto da 820-930 C.
  • Verificare: Test 1500 V.
  • Confermare: ISO 28765.

Domande frequenti (FAQ)

Cos'è un serbatoio ad alta digestione anaerobica?

È un reattore sigillato in acciaio vetrificato con uno smalto da 0,25-0,45 mm fuso a 820-930 C, imbullonato con elementi di fissaggio di grado 8.8 e classificato per contenere biogas a 5-30 mbar per 30-50 anni.

A quale temperatura funziona?

La digestione mesofila funziona a 35-38 C; lo smalto inerte resiste all'avvio acido e al digestato maturo alcalino durante la vita utile di 30-50 anni.

Qual è la capacità disponibile?

I singoli serbatoi digestori GFS vanno da 20 m3 a 60.000 m3, e gli impianti di biogas più grandi sono serviti da più serbatoi paralleli in un unico sito.

Quali standard si applicano ai digestori GFS?

Il guscio segue AWWA D103-09 e ISO 28765, i bulloni sono di grado 8.8 e il rivestimento è verificato da un test di difetti a 1500 V prima della spedizione.

Come viene installato il serbatoio?

I pannelli vengono imbullonati su una fondazione preparata da squadre locali sotto la supervisione del fornitore; non è richiesta alcuna smaltatura o saldatura in cantiere del guscio, il che riduce i tempi.

È adatto per il biogas da rifiuti alimentari?

Sì. La digestione anaerobica dei rifiuti alimentari è un'applicazione documentata; lo smalto inerte resiste alla fase di avvio acido e al digestato maturo alcalino a pH 6,5-8,5.

CTA suggerito: Invia il tuo materiale di alimentazione, il volume giornaliero e la pressione del gas target (5-30 mbar) al nostro team di ingegneri per una specifica del digestore GFS e un elenco di riferimenti verificati.
