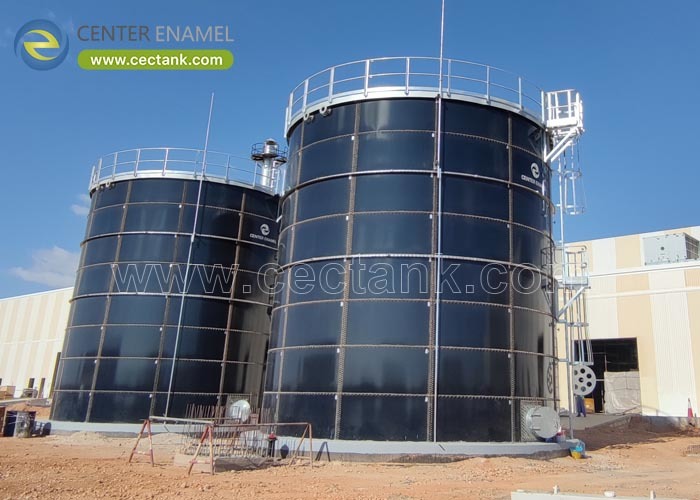

Serbatoi in acciaio vetrificato: Spiegazione della conformità agli standard

I serbatoi in acciaio imbullonati sono spesso specificati facendo riferimento a uno standard che poche delle parti coinvolte hanno effettivamente letto. Una riga di specifica che recita "serbatoio in acciaio imbullonato secondo AWWA D103" dice molto poco a un produttore su quale edizione si applica, quale sistema di rivestimento è previsto o quali clausole l'ingegnere considera obbligatorie — e sono proprio queste lacune che portano a controversie. Nei progetti di acqua municipale, negli schemi di protezione antincendio e nello stoccaggio industriale, i problemi ricorrenti sono gli stessi: un serbatoio consegnato secondo un'edizione obsoleta, un rivestimento che soddisfa uno standard generico di verniciatura ma non i requisiti di rivestimento D103 e procedure di fabbricazione o montaggio che non sono mai state documentate. La conformità non è un'etichetta; è un insieme di requisiti dimostrabili in materia di progettazione, materiali, fabbricazione, montaggio e ispezione.

AWWA D103 è lo standard dell'American Water Works Association per serbatoi in acciaio al carbonio imbullonati pre-rivestiti in fabbrica per lo stoccaggio dell'acqua, e copre esplicitamente il vetro fuso sull'acciaio come uno dei sistemi di rivestimento riconosciuti. Per i serbatoi GFS, la conformità significa soddisfare le regole di progettazione strutturale dello standard, i suoi requisiti di rivestimento e materiali, e le sue disposizioni di fabbricazione, montaggio e ispezione. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) progetta e produce serbatoi GFS imbullonati secondo AWWA D103-09, con geometria del guscio validata da analisi agli elementi finiti e consegnati in oltre 100 paesi.

1. Cosa copre AWWA D103?

AWWA D103 disciplina i serbatoi in acciaio al carbonio imbullonati pre-rivestiti in fabbrica per lo stoccaggio dell'acqua. Stabilisce i requisiti per la progettazione strutturale, i materiali di costruzione, il sistema di rivestimento applicato in fabbrica, la fabbricazione e le pratiche di officina, il montaggio e le pratiche sul campo, e l'ispezione e i test che dimostrano la conformità prima che il serbatoio entri in servizio.

• Ambito: Serbatoi in acciaio al carbonio imbullonati pre-rivestiti in fabbrica per lo stoccaggio dell'acqua, incluso il sistema di rivestimento in vetro fuso sull'acciaio tra le opzioni riconosciute.
• Progettazione Strutturale: Requisiti per lo spessore delle lamiere del guscio, la progettazione dei giunti imbullonati, i carichi di vento e sismici e la base su cui viene dimensionato il guscio.
• Materiali: Specifiche del substrato in acciaio, dei fissaggi e dei materiali sigillanti, in modo che ogni componente dell'assemblaggio sia coperto piuttosto che solo la lamiera.
• Sistema di Rivestimento: Requisiti per il rivestimento applicato in fabbrica, inclusa la preparazione della superficie, l'applicazione e i test che verificano la continuità del rivestimento.
• Montaggio e Ispezione: Disposizioni per l'assemblaggio, l'interfaccia con la fondazione, la movimentazione sul campo dei pannelli rivestiti e l'ispezione e i test eseguiti prima della consegna.

2. Come i serbatoi GFS soddisfano i requisiti di rivestimento?

Le disposizioni sul rivestimento sono dove il vetro fuso sull'acciaio ha un vantaggio strutturale, poiché la fusione produce un rivestimento la cui continuità può essere verificata elettricamente su ogni pannello. Laddove un sistema applicato si basa sulla misurazione dello spessore e sull'ispezione visiva, un rivestimento in vetro fuso viene testato per le discontinuità ad alta tensione, in modo che qualsiasi discontinuità venga trovata in fabbrica piuttosto che in servizio.

• Applicazione in Fabbrica: Il rivestimento viene applicato e cotto in condizioni di fabbrica controllate, che è precisamente l'ambiente che lo standard presuppone per un serbatoio pre-rivestito in fabbrica.
• Test di Continuità: Ogni pannello viene testato ad alta tensione, comunemente 1500 V, in modo che le discontinuità del rivestimento vengano identificate e riparate prima della spedizione piuttosto che dopo il montaggio.
• Adesione Misurata: La resistenza del legame di fusione è quantificata a 3450 N/cm², fornendo un valore verificabile piuttosto che un'affermazione qualitativa sull'adesione del rivestimento.
• Durezza Definita: La superficie cotta raggiunge 6,0 Mohs, supportando la resistenza ai danni da movimentazione, alla sabbia e alla pulizia durante la vita utile.
• Opzioni Multi-Rivestimento: 2C2F è standard e 3C3F disponibile per impieghi gravosi, consentendo di abbinare il sistema di rivestimento specificato al liquido immagazzinato.

3. Come dovrebbero essere verificate e documentate la conformità?

La conformità dovrebbe essere dimostrata piuttosto che affermata. Un acquirente ha diritto alla base di progettazione e ai calcoli, ai certificati dei materiali per acciaio e fissaggi, ai registri dei test di rivestimento e alla documentazione di montaggio e ispezione — e la specifica dovrebbe indicare quale edizione dello standard si applica e quali documenti devono essere presentati per la revisione.

• Indicare l'Edizione: Indicare l'edizione, come AWWA D103-09, nella specifica in modo che fornitore e acquirente stiano progettando secondo lo stesso documento.
• Calcoli di Progettazione: Richiedere i calcoli di progettazione del guscio che mostrino la base di progettazione, i casi di carico e lo spessore della lamiera risultante e la specifica dei bulloni.
• Certificati dei Materiali: Ottenere certificati di laminazione per l'acciaio e certificati per fissaggi e materiali sigillanti, coprendo l'intero assemblaggio.
• Registri dei Test di Rivestimento: Ottenere registri dei test di discontinuità, valori di adesione e durezza, e misurazioni dello spessore del rivestimento collegati al lotto di produzione.
• Rapporti di Montaggio e Ispezione: Richiedere procedure di montaggio documentate e registri di ispezione, inclusi controlli di integrità delle giunzioni, prima che il serbatoio venga accettato.

Center Enamel progetta e produce secondo AWWA D103-09 con documentazione completa. I pannelli sono vetrificati a 820-930 °C con copertura 2C2F come standard, ogni pannello verificato da test a scintilla al 100% ad alta tensione per discontinuità a 1500 V, adesione misurata a 3450 N/cm², e durezza a 6,0 Mohs. La geometria del guscio è validata da analisi agli elementi finiti, imbullonata con fissaggi di grado 8.8, prodotta secondo ISO 9001 con copertura ISO 28765, CE/EN 1090 e NSF/ANSI 61, e consegnata in oltre 100 paesi con una pianificazione standard di 30 giorni con una garanzia di tre anni.

Un riferimento standard in una specifica è un'affermazione. Calcoli, certificati e registri di test sono le prove — insistere sulle prove.

Domande Frequenti (FAQ)

Cos'è AWWA D103?

È lo standard dell'American Water Works Association per serbatoi in acciaio al carbonio imbullonati pre-rivestiti in fabbrica per lo stoccaggio dell'acqua. Copre la progettazione strutturale, i materiali, il sistema di rivestimento applicato in fabbrica, la fabbricazione, il montaggio e l'ispezione e i test richiesti per dimostrare la conformità.

AWWA D103 copre i serbatoi in acciaio vetrificato?

Sì. Il vetro fuso sull'acciaio è uno dei sistemi di rivestimento pre-rivestiti in fabbrica riconosciuti all'interno dello standard, e i serbatoi GFS sono progettati e documentati secondo AWWA D103-09 allo stesso modo degli altri serbatoi in acciaio imbullonati pre-rivestiti in fabbrica.

Cosa richiede AWWA D103 per il rivestimento?

Richiede un sistema di rivestimento applicato in fabbrica con preparazione della superficie, applicazione e test di verifica definiti. Per GFS, ciò si traduce in una fusione controllata in forno a 820-930 °C con test di continuità di ogni pannello, oltre a valori misurabili di adesione e durezza che dimostrano le prestazioni del rivestimento.

I serbatoi possono essere personalizzati nel rispetto della conformità AWWA D103?

Sì. Capacità, diametro, rapporto altezza-diametro, tipo di tetto, sistema di rivestimento, isolamento e tutti i boccaporti, flange, scale, piattaforme e strumentazione possono essere configurati per il progetto, mentre la progettazione del guscio rimane documentata secondo AWWA D103-09.

Punti Chiave

• AWWA D103 è lo standard per serbatoi in acciaio al carbonio imbullonati pre-rivestiti in fabbrica per lo stoccaggio dell'acqua e copre esplicitamente i sistemi in vetro fuso sull'acciaio.
• La conformità abbraccia progettazione, materiali, rivestimento, fabbricazione, montaggio e ispezione — non solo un riferimento al rivestimento in una riga di specifica.
• Il vetro fuso rende la verifica del rivestimento oggettiva: test al 100% per discontinuità, adesione misurata e durezza definita su ogni pannello.
• Indicare sempre l'edizione nella specifica e richiedere calcoli, certificati dei materiali e registri dei test come prova.
