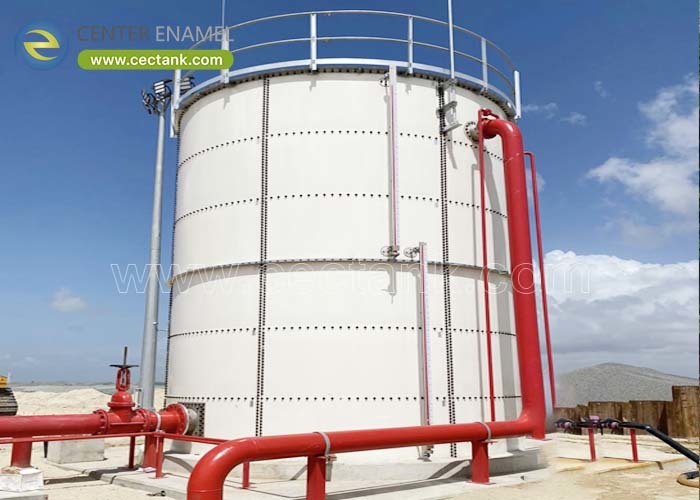

20000 m3 Serbatoi in acciaio per lo stoccaggio dell'acqua: Ingegneria di serbatoi imbullonati molto grandi

A circa 20.000 m³, un serbatoio per lo stoccaggio dell'acqua cessa di essere un articolo di approvvigionamento e diventa un progetto civile e logistico. Il volume è sufficientemente grande da far sì che le decisioni geometriche interagiscano con la progettazione delle fondazioni, che i carichi del vento e sismici diventino determinanti piuttosto che di routine, e che il numero di pannelli, bulloni e guarnizioni trasformi la gestione del cantiere nel percorso critico. Negli schemi di approvvigionamento idrico municipale, nello stoccaggio di acqua grezza industriale e nelle riserve strategiche antincendio ed emergenziali, le difficoltà che emergono a questa scala riguardano raramente il serbatoio stesso: riguardano l'accesso per i veicoli di consegna, il posizionamento delle gru, la sequenza dei pannelli, la gestione delle guarnizioni in condizioni meteorologiche avverse e le tolleranze delle fondazioni che una struttura imbullonata non perdona.

Un serbatoio in acciaio imbullonato da 20.000 m³ è ben entro le capacità comprovate quando l'ingegneria viene affrontata in modo sistematico: geometria selezionata in base ai vincoli del sito e idraulici, guscio progettato per il caso effettivo di vento e sismico, fondazione costruita secondo le tolleranze richieste dall'assemblaggio imbullonato e logistica dei pannelli pianificata con la stessa cura della struttura. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) ha realizzato serbatoi di questa classe e oltre, tra cui un'unità da 21.094 m³ nel 2020, un'installazione da 32.000 m³ nel 2024 e un serbatoio alto 34,8 m nel 2018, con sistemi forniti in oltre 100 paesi.

La geometria è un compromesso tra impronta, altezza e idraulica. Un serbatoio da 20.000 m³ può essere configurato con un diametro di circa 40 m per 16 m di altezza o 32 m per 25 m, e la scelta è determinata dalla terra disponibile, dal range di livello operativo richiesto dal sistema di distribuzione e dal costo della fondazione, che aumenta con l'altezza.

• Impronta rispetto all'altezza:Un diametro maggiore riduce l'altezza e la concentrazione del carico sulla fondazione, ma richiede più terra e una campata del tetto più ampia.
• Range di livello idraulico:La banda di livello utilizzabile è impostata dal sistema di distribuzione, quindi il serbatoio dovrebbe essere proporzionato in modo che il range operativo rientri in un'altezza efficiente del guscio.
• Campata del tetto:Diametri ampi possono favorire una cupola geodetica in alluminio, che si estende senza colonne interne e mantiene l'interno libero per ispezione e pulizia.
• Esposizione al vento:Gusci più alti e stretti sono più sensibili al vento, quindi siti costieri esposti o aperti favoriscono spesso un profilo più basso.
• Economia della fondazione:La capacità portante e i limiti di cedimento decidono frequentemente la geometria, poiché il costo della fondazione supera spesso il costo marginale dell'acciaio aggiuntivo del guscio.

A 20.000 m³, i casi di progettazione determinanti cambiano. I carichi del vento e sismici, la stabilità del guscio e la tolleranza di cedimento della fondazione diventano dominanti, e il giunto imbullonato - non la piastra - è solitamente l'elemento critico. La progettazione viene quindi convalidata tramite analisi agli elementi finiti piuttosto che tramite una tabella di spessori, secondo AWWA D103-09.

• Vento e sismicità:Il carico laterale e lo sloshing sismico determinano la progettazione del guscio e dell'ancoraggio, ed entrambi devono essere valutati in base alla categoria di esposizione del sito e alla zona sismica effettive.
• Stabilità del guscio:I gusci a parete sottile in questa gamma di dimensioni sono governati dalla stabilità, rendendo il design degli anelli, degli irrigidimenti e delle travi antivento parte della soluzione strutturale.
• Progettazione del giunto imbullonato:I fissaggi di grado 8.8 con sigillatura ingegnerizzata sono l'interfaccia critica; il design del giunto e il layout dei bulloni hanno lo stesso peso dello spessore della piastra.
• Tolleranza di cedimento:Le strutture imbullonate tollerano un cedimento differenziale molto inferiore rispetto a quelle monolitiche, rendendo la progettazione e la qualità costruttiva delle fondazioni decisive.
• Validazione agli elementi finiti:Il guscio, il tetto e l'ancoraggio vengono modellati piuttosto che dimensionati tramite tabelle, quindi il design è difendibile e documentato per la revisione.

Grandi serbatoi imbullonati hanno successo o falliscono in base alla gestione del cantiere. Ogni pannello viaggia come unità finita in fabbrica, quindi il percorso critico è la sequenza: i pannelli devono arrivare nell'ordine di montaggio, essere maneggiati senza danni al rivestimento, essere sigillati in condizioni adatte al sigillante e assemblati con una tolleranza che la fondazione ha già raggiunto.

• Pannelli finiti in fabbrica:I pannelli arrivano rivestiti, testati e numerati, quindi non è richiesto alcun rivestimento in cantiere e la qualità non dipende dalle condizioni meteorologiche del sito.
• Sequenza di montaggio:I pannelli vengono imballati e spediti in ordine di assemblaggio, il che mantiene la gru produttiva anziché in attesa della parte giusta.
• Maneggiamento protetto:Le procedure di sollevamento e stoccaggio proteggono il rivestimento fuso, poiché i danni in cantiere sono la fonte più evitabile di corrosione futura.
• Disciplina del sigillante:Le giunzioni vengono assemblate in condizioni controllate con il sigillante specificato, seguendo i requisiti di temperatura e superficie del produttore.
• Accesso e area di stoccaggio:Il percorso dei veicoli, le posizioni delle gru e l'area di stoccaggio devono essere pianificati prima della consegna, poiché un serbatoio da 20.000 m³ arriva come molti carichi di container.

Center Enamel progetta grandi serbatoi in acciaio imbullonato con riferimento di scala documentato: un serbatoio da 21.094 m³ consegnato nel 2020, un'unità alta 34,8 m nel 2018 e un'installazione da 32.000 m³ nel 2024. I pannelli sono vetrificati a 820-930 °C con copertura 2C2F verificata da test a scintilla ad alta tensione al 100% a 1500 V, uniti con bulloneria di grado 8.8 e convalidati tramite analisi agli elementi finiti secondo AWWA D103-09. La produzione segue ISO 9001 con copertura NSF/ANSI 61, WRAS e CE/EN 1090, consegnata in oltre 100 paesi con un programma standard di 30 giorni con una garanzia di tre anni.

I serbatoi in acciaio imbullonato vengono regolarmente costruiti ben oltre i 20.000 m³, e Center Enamel ha consegnato un'unità da 21.094 m³ nel 2020, un serbatoio alto 34,8 m nel 2018 e un'installazione da 32.000 m³ nel 2024. Poiché ogni serbatoio è assemblato da pannelli di fabbrica, la capacità totale non è limitata dalle dimensioni di trasporto nel modo in cui lo sarebbe un serbatoio prefabbricato.

Le configurazioni comuni si aggirano intorno ai 40 m di diametro per 16 m di altezza o 32 m per 25 m, selezionate in base alla terra disponibile, al range di livello operativo richiesto dal sistema di distribuzione, alla capacità portante della fondazione e all'esposizione al vento, piuttosto che scelte da una tabella standard.

Una fondazione progettata per il carico del guscio e, soprattutto, per una tolleranza di cedimento differenziale molto stretta, poiché una struttura imbullonata è molto meno indulgente di una monolitica. La progettazione della fondazione dovrebbe precedere la selezione finale della geometria, poiché spesso determina la decisione sul rapporto diametro/altezza.

Sì. Center Enamel configura capacità, diametro e altezza, tipo di tetto inclusi tetti autoportanti GFS e cupole geodetiche in alluminio, progettazione antivento e sismica in base al caso del sito, isolamento e tutti gli accessi, flange, scale, piattaforme e strumentazione.

• A 20.000 m³, la geometria è decisa da terra, range di livello idraulico, capacità della fondazione ed esposizione al vento - non da una tabella di dimensionamento standard.
• Vento, sloshing sismico, stabilità del guscio e progettazione dei giunti imbullonati governano la struttura; validare tramite analisi agli elementi finiti secondo AWWA D103-09.
• Le strutture imbullonate tollerano pochissimo cedimento differenziale, quindi la progettazione della fondazione dovrebbe precedere la selezione finale della geometria.
• Il successo del progetto dipende dalla sequenza dei pannelli, dalla gestione protetta, dalla disciplina del sigillante e dall'accesso pianificato al sito tanto quanto dalla progettazione del serbatoio.
