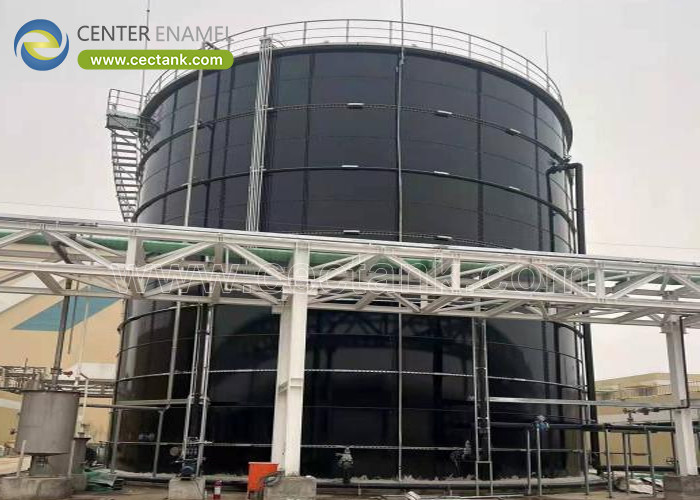

Serbatoi di acciaio avvitato a basso costo come reattore EGSB e serbatoi per le acque reflue

• Alto tasso di eccellenza anaerobica:I reattori a letto di fanghi granulari espansi (EGSB) sono la scelta migliore per il trattamento delle acque reflue organiche ad alta resistenza, che richiedono vasche alte e simili a torri con parametri idraulici precisi.

• Il vantaggio dell' acciaio avvitato:I serbatoi in acciaio avvitato prefabbricati, principalmente in acciaio fuso in vetro (GFS), rappresentano un'alternativa conveniente al cemento e all'acciaio saldato.riduzione del CAPEX fino al 30-40% e riduzione dei tempi di costruzione in loco a giorni anziché mesi.

• Ottimizzazione strutturale:Progettato per resistere facilmente alle elevate pressioni idrostatiche associate a alti rapporti di aspetto della torre EGSB, utilizzando spessori di piastra variabili che corrispondono al gradiente di pressione.

• Criteri fondamentali:Completamente conforme alle norme mondiali municipali e industriali, tra cui AWWA D103-09, ISO 28765 e codici sismici regionali.

IlLegno di fanghi granulari estesi (EGSB)il reattore rappresenta un importante passo evolutivo nel trattamento anaerobico delle acque reflue ad alta velocità; è ampiamente utilizzato in industrie con flussi organici ad elevato carico, come i birrifici, le fabbriche di carta e di pasta,fabbriche di amido, e impianti di trasformazione chimica.

A differenza del suo predecessore, il reattore UASB (Upflow Anaerobic Sludge Blanket), un reattore EGSB presenta un rapporto di aspetto molto più elevato (ratio altezza/diametro in genere > 3:1 o anche 5:1) e utilizza un elevato ricircolo idraulicoQuesta progettazione consente di aumentare significativamente la velocità di flusso, ampliando il letto di fanghi granulari e mantenendo la biomassa in uno stato fluidizzato.Questa fluidificazione massimizza il contatto delle acque reflue con la biomassa, permettendo al sistema di gestire tassi di carico organico (OLR) fino aDa 20 a 35 kg COD/m3·giorno.

La velocità di flusso idraulico è definita matematicamente come:

Per mantenere l'elevata $v_{up}$ necessaria per fluidizzare il letto (in genereDa 4 a 10 m/h), il recipiente del reattore deve essere strutturalmente ottimizzato come una torre alta e verticale.

La progettazione di un reattore EGSB alto presenta sfide strutturali uniche: con l'aumento dell'altezza della torre, la pressione idrostatica che agisce sulle pareti inferiori aumenta in modo lineare.

La pressione idrostatica a una data altezza $z$ dal fondo del serbatoio è espressa come:

A causa di questo gradiente di pressione lineare, la parte inferiore del reattore richiede un pesante supporto strutturale, mentre gli anelli superiori possono utilizzare materiali più sottili.

• Spessore della piastra graduato:La produzione di acciaio avvitato consente agli ingegneri di variare lo spessore degli anelli individuali.mentre le placche superiori sono progressivamente più sottiliQuesto riduce al minimo gli sprechi di materiale e riduce il peso complessivo del serbatoio.

• Nessuna saldatura in loco:Le torri tradizionali di acciaio saldato richiedono saldatori specializzati, test radiografici di saldatura (radiografia) e sabbiatura e rivestimento in loco.e testato in un ambiente di fabbrica controllato, poi fissati insieme in loco con manicotti specializzati.

• Impressione minima del sito:Poiché gli impianti di EGSB sono spesso integrati in impianti industriali esistenti dove lo spazio è ristretto, il metodo di raccolta dall'alto verso il basso utilizzato per installare serbatoi di acciaio a bulloni è molto vantaggioso.Eliminano la necessità di imponenti impalcature., gru pesanti e grandi aree di costruzione.

L'ambiente interno di un reattore EGSB è altamente corrosivo, caratterizzato da acidi organici, anidride carbonica disciolta,e gas solforato di idrogeno nello spazio della testa.

Per funzionare in modo affidabile come reattore EGSB ad alto rendimento, un serbatoio di acciaio avvolto deve integrare diversi componenti di ingegneria specializzati:

Il separatore trifase è situato nella parte superiore della torre EGSB.consentire alla biomassa di rientrare nella zona di digestione mentre il gas viene catturatoI serbatoi di acciaio a bullone sono progettati con supporti interni e flange personalizzati per sostenere il peso di questo complesso gruppo di separatori in acciaio inossidabile o in FRP.

Poiché la digestione anaerobica produce H_2S corrosivo, il serbatoio di vetro fuso in acciaio (GFS) è l'opzione preferita.il che significa che rimane inalterato dalla condensazione dell'acido solforico nella zona gassosa o dagli acidi organici nella zona liquida.

Per lo stoccaggio del biogas e la gestione della pressione, i serbatoi EGSB a bullone sono facilmente installati conTetti a doppia membranaQuesti tetti sono progettati per gestire le fluttuazioni di pressione e integrarsi perfettamente con il bordo superiore delle piastre di acciaio avvitate.

Il calcestruzzo è poroso e altamente suscettibile di incisioni chimiche da acidi organici e corrosione indotta da microbi (MIC) da gas H_2S.le torri in cemento richiedono un'ampia preparazione delle fondamentaI serbatoi di acciaio avvolto, in particolare quelli di vetro fuso in acciaio, sono chimicamente inerti, completamente prefabbricati,e può essere installato in una frazione del tempo a un costo molto inferiore.

I serbatoi in acciaio sono progettati su misura per ogni progetto, utilizzando piastre di acciaio più spesse per gli anelli inferiori della torre e piastre più sottili per le sezioni superiori.gli ingegneri strutturali possono ottimizzare il serbatoio per resistere ad alte pressioni idrostatiche mantenendo al minimo i costi dei materiali. Tutti i disegni sono rigorosamente conformi allaAWWA D103-09standard.

Le cuciture dei serbatoi in acciaio avvolto sono sigillate con sigillanti elastomerici di alta durata e di qualità industriale (a base di poliuretano o silicone) combinati con bulloni auto-bloccanti.Questi sigillanti sono molto resistenti ai composti chimici, temperature e pressioni riscontrate nel trattamento delle acque reflue industriali, garantendo prestazioni a prova di perdite a lungo termine.

Sì, i processi di digestione anaerobici si basano su un sistema di digestione mesofilo stabile (35°C a 38°C) o termofili (Da 50°C a 55°CI serbatoi di acciaio a bullone sono facilmente isolanti mediante l'installazione di pannelli di isolamento esterni in poliuretano coperti da pannelli protettivi in alluminio o acciaio.con una lunghezza massima di 20 mm o più, ma non superiore a 150 mm.
