Serbatoio di accumulo acqua di reintegro da 150 m3: Progettazione, rivestimento e servizio di reintegro

Un serbatoio di accumulo acqua di make-up da 150 m3 (circa 39.600 galloni USA) si posiziona nel punto ideale per una singola torre di raffreddamento di medie dimensioni o un impianto di processo che necessita di uno o due giorni di make-up tamponato. È abbastanza grande da far sì che rivestimento e struttura non siano più considerati un ripensamento, ma abbastanza piccolo da rimanere una costruzione a pannelli imbullonati o saldata in officina. Questo articolo copre le decisioni di progettazione che distinguono un serbatoio che funziona silenziosamente per decenni da uno che necessita di una ri-rivestimento all'ottavo anno.

Un serbatoio di accumulo acqua di make-up da 150 m3 deve essere progettato in base alla sua funzione: un rivestimento inerte pulito (GFS cotto a 820-930 C o FBE) poiché l'acqua alimenta un circuito potabile o semi-potabile, un guscio a pannelli imbullonati o saldato conforme a AWWA D103 o ISO 28765, e calcoli del vento e sismici secondo il sito (Eurocodice in Europa, codice locale altrove). Confermare acciaio inossidabile 304 o 316 solo dove il circuito è compatto e ad alta purezza. Abbiamo fornito serbatoi di acqua pulita rivestiti di medie dimensioni come l'array potabile Guyana da 505 m3 (2024, 3 x phi5.97x6m) e il progetto potabile Ghana da 844 m3 (2022); questi sono riferimenti analoghi di medie dimensioni, non progetti di make-up o data-center.

L'acqua di make-up è sufficientemente corrosiva da attaccare l'acciaio nudo e da favorire la crescita di biofilm se la superficie è ruvida. GFS fornisce una faccia vetrosa e inerte fusa a 820-930 C; FBE è una vernice in polvere da fabbrica con inerzia simile; l'acciaio inossidabile è l'alternativa compatta. Richiedere un record di test di vacuità e un elenco di resistenza chimica abbinato alla vostra acqua, poiché il rivestimento, non il guscio, determina la vita utile.

• Rivestimento inerte GFS o FBE.
• Test di vacuità sui pannelli.
• Elenco di resistenza chimica.
• Il rivestimento determina la vita utile.

Un serbatoio da 150 m3 è una struttura per vento e sisma tanto quanto un recipiente. Progettare secondo AWWA D103 e ISO 28765 per acciaio imbullonato, con carichi di guscio, ancoraggio e fondazione calcolati per il sito; in Europa applicare Eurocodice (EN 1990-1999) e EN 1090 esecuzione. Per un recipiente di make-up pressurizzato, ASME Sezione VIII e ambito U-stamp sono confermati per progetto.

• AWWA D103 + ISO 28765.
• Eurocodice / EN 1090 in UE.
• Calcoli vento e sisma.
• ASME dove pressurizzato.

Decidere il buffer: un serbatoio da 150 m3 copre tipicamente da uno a due giorni di make-up per una torre di medie dimensioni a 3-5 cicli di concentrazione, ma aggiungere un margine per picchi di spurgo e interruzioni di fornitura. Il serbatoio deve essere accessibile per il controllo del livello e facile da isolare per la pulizia, con uno sfioratore dimensionato per la pompa di riempimento.

• 1-2 giorni di buffer tipico.
• 3-5 cicli presunti.
• Margine per picchi di spurgo.
• Isolamento per pulizia.

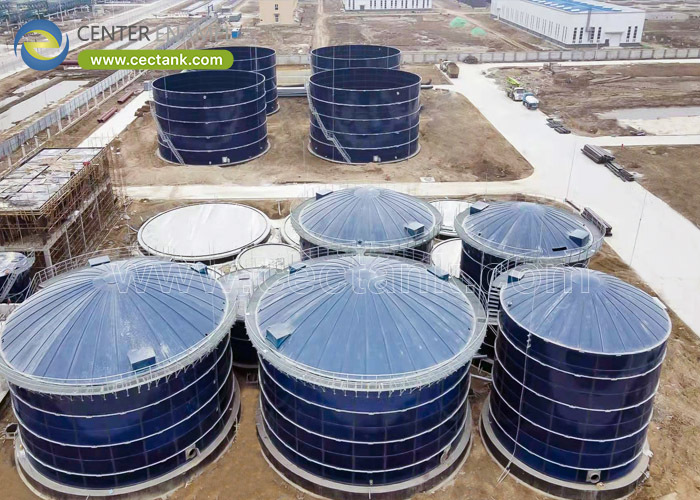

Un tetto sigillato impedisce l'ingresso di detriti e uccelli e limita la perdita per evaporazione dal buffer stesso; una cupola in alluminio o un tetto a membrana sono comuni. Aggiungere un trasmettitore di livello al BMS e un boccaporto per l'ispezione. Queste piccole scelte impediscono al serbatoio di diventare un punto di guasto trascurato e non monitorato.

• Tetto sigillato limita le perdite.
• Cupola in alluminio / membrana.
• Livello al BMS.
• Boccaporto per accesso.

Non abbiamo progetti di make-up o data-center in questa libreria. I serbatoi di acqua pulita rivestiti di medie dimensioni che citiamo (Guyana 505 m3 2024, Ghana 844 m3 2022) sono prove analoghe della nostra costruzione imbullonata di medie dimensioni, non consegne di make-up o data-center.

• Nessun progetto make-up / DC.
• Citazioni analoghe, non affermazioni.
• La costruzione di medie dimensioni è reale.
• La funzione richiede i vostri cicli.

Vetro-fuso-su-acciaio o epossidico-fuso-a-fusione per una superficie inerte pulita, o acciaio inossidabile 304/316 per circuiti compatti ad alta purezza; richiedere un test di vacuità e un elenco di resistenza chimica.

AWWA D103 e ISO 28765 per acciaio imbullonato, Eurocodice e EN 1090 in Europa, con calcoli del vento e sismici; ASME Sezione VIII dove si tratta di un recipiente a pressione.

Tipicamente da uno a due giorni di make-up per una torre di raffreddamento di medie dimensioni a 3-5 cicli di concentrazione, con margine aggiuntivo per picchi di spurgo e interruzioni di fornitura.

Sì, un tetto sigillato in alluminio a cupola o a membrana impedisce l'ingresso di detriti e uccelli e limita la perdita per evaporazione dal buffer stesso.

Un trasmettitore di livello al BMS e un boccaporto per l'ispezione, in modo che il serbatoio sia controllato e riparabile piuttosto che un punto di guasto trascurato.

Non nella nostra libreria di progetti. Citiamo serbatoi di acqua pulita rivestiti di medie dimensioni come capacità analoga, non consegne di make-up o data-center.

Un serbatoio di accumulo acqua di make-up da 150 m3 vive o muore per il suo rivestimento e i suoi calcoli, non per il suo volume. Scegliere un rivestimento inerte testato per vacuità e abbinato alla chimica dell'acqua, progettare il guscio e l'ancoraggio secondo AWWA D103, ISO 28765 e il codice sismico e del vento locale, e trattare il serbatoio come un bene controllato e monitorato con un tetto sigillato e feedback di livello. Se si fanno bene queste cose, il serbatoio da 150 m3 è un buffer a bassa manutenzione per decenni; se si saltano, diventa un progetto di ri-rivestimento.
