Serbatoi per digestione anaerobica smaltati: come scegliere un fornitore GFS

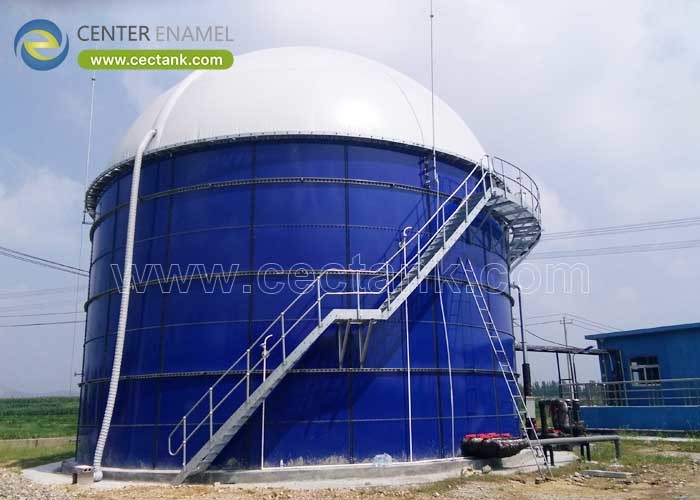

Un serbatoio per digestione anaerobica smaltato immagazzina e tratta materia organica senza ossigeno, catturando biogas composto per il 55-65% da metano. La scelta del fornitore giusto determina se il digestore rimarrà a tenuta di gas e certificato per 30 anni. Progettato da Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), un digestore anaerobico in acciaio vetrificato (GFS) abbina un rivestimento in smalto vetroso a una struttura in acciaio imbullonata per un'installazione rapida e resistente alla corrosione.

Cos'è un serbatoio per digestione anaerobica smaltato

Un serbatoio per digestione anaerobica smaltato è un reattore sigillato che scompone la materia organica in assenza di ossigeno, catturando il biogas che produce. Lo smalto si riferisce a un rivestimento vetroso in acciaio vetrificato (GFS) fuso a 820-930°C su piastre d'acciaio di spessore superiore a 0,3 mm, conferendo al guscio una superficie inerte e non porosa che resiste a un tempo di ritenzione idraulica di 20-40 giorni e a digestati aggressivi senza sfogliarsi.

• Processo: La materia prima viene mantenuta a 35-38°C (mesofila) o 50-55°C (termofila) mentre i microbi convertono gli organici in biogas.
• Ruolo dello smalto: Lo strato vetroso resiste meglio ai digestati acidi e abrasivi rispetto all'acciaio verniciato.
• Struttura: Pannelli imbullonati con elementi di fissaggio di grado 8.8 consentono il montaggio senza saldature in loco.
• Uscita: Il biogas a 5-30 mbar viene raccolto sotto un serbatoio di stoccaggio del gas fisso o flottante.

Caratteristiche chiave, componenti e tipi

Un serbatoio completo per digestione anaerobica smaltato combina un guscio rivestito, un tetto sigillato, un sistema di miscelazione e un percorso di raccolta del gas. I tipi comuni sono il reattore a serbatoio agitato continuamente (CSTR) per slurry uniforme, il letto di fanghi anaerobici a flusso ascendente per acque reflue ad alta concentrazione e il design a flusso a pistone per materie prime fibrose come letame o scarti alimentari.

• Guscio: Pannelli GFS fino a 40.000 m³ in un unico serbatoio, con il controllo delle discontinuità dello smalto a 1500 V.
• Tetto: Cono fisso, cupola geodetica in alluminio o serbatoio di stoccaggio del gas a doppia membrana a seconda delle esigenze di stoccaggio del gas.
• Miscelazione: Agitatori a ingresso laterale, sommergibili o a tiraggio mantengono i solidi in sospensione a 5-15 W/m³.
• Percorso del gas: Collettori e una linea di scarico della pressione dimensionati per un funzionamento a 5-30 mbar.

Applicazioni e condizioni operative

I serbatoi per digestione anaerobica smaltati servono fanghi di depurazione municipali, letame agricolo, scarti alimentari e di bevande ed effluenti industriali con elevato carico organico. Funzionano continuamente, tollerano oscillazioni stagionali dell'alimentazione e convertono i rifiuti in energia in loco, motivo per cui compaiono negli impianti di recupero delle risorse idriche e nelle aziende agricole che mirano a ridurre sia gli odori che il consumo di energia dalla rete.

• Municipale: Digestione dei fanghi con biogas riutilizzato per calore e potenza nell'impianto.
• Agricolo: Trattamento del letame e del percolato di insilato con recupero dei nutrienti.
• Industriale: Acque reflue dell'industria alimentare con riduzione del BOD/COD prima dello scarico.
• Nota sul clima: Il fabbisogno di riscaldamento aumenta nelle regioni fredde; l'isolamento viene specificato di conseguenza.

Considerazioni tecniche

La progettazione dimensionale parte dal volume di alimentazione e dai solidi volatili, quindi imposta il tempo di ritenzione idraulica a 20-40 giorni e la temperatura operativa a 35-38°C. La composizione del gas del 55-65% di metano determina il volume del serbatoio di stoccaggio, mentre la banda di pressione di 5-30 mbar guida la scelta del tetto e della guarnizione. Tutte le saldature e i bulloni sono verificati secondo AWWA D103-09 e ISO 28765 prima del riempimento del serbatoio.

• Ritenzione: 20-40 giorni di HRT mantengono la digestione stabile e la resa di gas prevedibile.
• Temperatura: La mesofila 35-38°C è l'impostazione predefinita; la termofila aumenta la velocità del gas ma richiede più calore.
• Gas: 55-65% di metano con tracce di H2S gestite dalla desolforazione.
• Standard: AWWA D103-09 e ISO 28765 regolano il guscio GFS imbullonato.

Vantaggi e limitazioni

Il rivestimento smaltato conferisce al serbatoio di digestione un interno quasi inerte che resiste all'acido e all'abrasione molto meglio dell'acciaio verniciato, e il montaggio imbullonato è rapido. Una limitazione reale è che il GFS non è adatto per materie prime con pH inferiore a 5,5 a meno che non venga aggiunto un passaggio di correzione del pH; questo limite deve essere verificato durante la progettazione del processo, non dopo la costruzione del serbatoio.

• Vantaggio: Lo smalto inerte resiste alla corrosione del digestato per una vita utile di progetto di 30-50 anni.
• Vantaggio: La costruzione imbullonata evita lunghe saldature in loco e riduce i tempi di messa in servizio.
• Limitazione: pH molto basso o abrasivi elevati richiedono modifiche al processo o al rivestimento.
• Limitazione: Soffitto per serbatoio singolo vicino a 40.000 m³; compiti più grandi vengono suddivisi in più serbatoi.

Parametri di progettazione

Le cifre sottostanti sono i valori di carico che un fornitore dovrebbe quotare per serbatoio. Consentono a un ingegnere di confermare il guscio, il rivestimento e il sistema di giunzione prima che l'acciaio venga ordinato, e sono i numeri che un assicuratore e un regolatore richiederanno durante la revisione.

Guida al confronto e alla selezione

Rispetto all'acciaio saldato, al calcestruzzo e alla plastica rinforzata con fibra di vetro, un digestore anaerobico in acciaio vetrificato (GFS) vince per resistenza alla corrosione e velocità di costruzione per l'intervallo 500-40.000 m³. Utilizzare la tabella per abbinare il materiale alla corrosività dell'alimentazione, alla logistica del sito e alla vita utile richiesta.

Best Practice: Come scegliere un fornitore

Selezionare un fornitore sulla base di prove documentate, non di affermazioni di brochure. Richiedere il calcolo ISO 28765, un rapporto di test di discontinuità a 1500 V e un registro dello spessore del rivestimento per serbatoio, oltre a referenze di digestori di dimensioni e materia prima simili. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) rilascia disegni, registri NDE e un pacchetto di ispezione per serbatoio in modo che la storia del progetto sopravviva all'audit.

• Chiedere: Calcolo del guscio ISO 28765 e lettera di conformità AWWA D103-09.
• Verificare: Test di discontinuità a 1500 V e DFT dello smalto di 0,25-0,40 mm.
• Confermare: L'ambito di miscelatore, tetto e serbatoio di stoccaggio del gas è incluso nella fornitura singola.
• Riferimento: Un digestore di volume e materia prima comparabili, ancora in servizio.

Un serbatoio per digestione anaerobica smaltato è un calcolo strutturale, un sistema di rivestimento in acciaio vetrificato (GFS) e un registro di ispezione che deve essere valido per 30 anni. Scegliere un fornitore in grado di dimostrare la prova del rivestimento, il calcolo normativo e un riferimento operativo comparabile, piuttosto che uno che promette solo il prezzo più basso.

Domande frequenti (FAQ)

A cosa serve un serbatoio per digestione anaerobica smaltato?

Tratta rifiuti organici senza ossigeno e cattura il biogas prodotto, tipicamente 55-65% metano, per calore o energia. Fanghi municipali, letame agricolo e acque reflue dell'industria alimentare sono le principali materie prime.

Quale standard regola un digestore anaerobico GFS?

Il guscio imbullonato è progettato secondo AWWA D103-09 e ISO 28765, con materiali e saldature controllati secondo ISO 9001 e ISO 45001. Le normative locali e il permesso per biogas confermano quindi la scelta.

Come viene verificato il rivestimento smaltato?

La piastra viene sabbiata a Sa 2.5, lo smalto viene fuso a 820-930°C e la superficie finita viene sottoposta a test di discontinuità a 1500 V su ogni metro quadrato prima della spedizione.

Un digestore smaltato può gestire materie prime a basso pH?

Il GFS resiste bene all'acido, ma le materie prime con pH inferiore a 5,5 dovrebbero essere corrette prima di entrare nel serbatoio. Confermare l'intervallo di pH e il contenuto di abrasivi con il fornitore durante la progettazione.

Quale capacità può raggiungere un singolo serbatoio?

Un singolo serbatoio in acciaio vetrificato (GFS) copre circa 500-40.000 m³; compiti più grandi vengono soddisfatti con più serbatoi piuttosto che con un unico guscio sovradimensionato.

Il serbatoio può essere personalizzato per il mio sito?

Sì. Il tipo di tetto, i miscelatori, gli ugelli, il serbatoio di stoccaggio del gas e la strumentazione sono abbinati alla portata, al clima e alle normative. Vengono rilasciati disegni e un pacchetto di ispezione per serbatoio.
