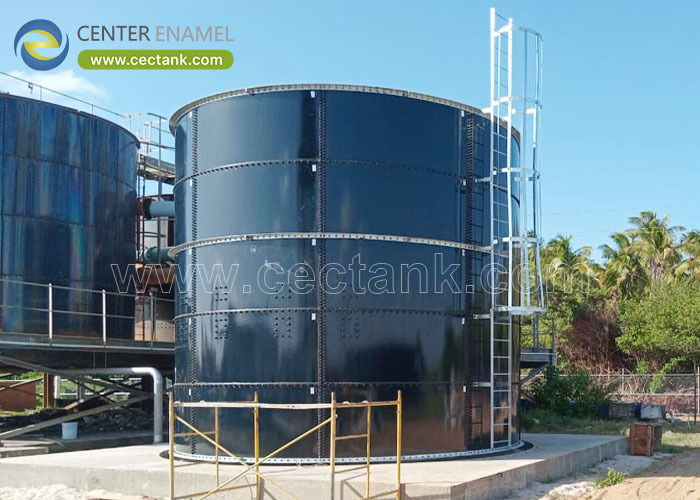

Serbatoio di stoccaggio a pannelli La guida completa ai serbatoi modulari imbullonati

Un serbatoio di stoccaggio a pannelli è un recipiente modulare assemblato da pannelli in acciaio prefabbricati che vengono imbullonati in cantiere con giunti guarniti e fissaggi ad alta resistenza. Comuni, fabbriche, fattorie e operazioni minerarie scelgono i serbatoi a pannelli quando necessitano di una grande capacità di liquidi senza attrezzature di saldatura, squadre di verniciatura in cantiere o lunghi cicli di stagionatura. Le alternative tradizionali faticano al confronto: il calcestruzzo gettato in opera richiede settimane di stagionatura e si crepa e perde ancora, mentre i serbatoi in acciaio al carbonio saldati in cantiere richiedono lavori di sabbiatura e rivestimento la cui qualità dipende interamente dalle condizioni del sito.

Center Enamel, il primo produttore di serbatoi in acciaio vetrificato in Cina, produce serbatoi di stoccaggio a pannelli imbullonati dal 2008 e detiene quasi 200 brevetti di smaltatura. I suoi serbatoi a pannelli — in GFS, epossidico a fusione (FBE), acciaio inossidabile e acciaio zincato — sono certificati ISO 9001, NSF/ANSI 61, EN 1090, ISO 28765, WRAS e FM, ed sono stati esportati in oltre 100 paesi nel 2023.

1. Cos'è un serbatoio di stoccaggio a pannelli e come viene costruito?

Un serbatoio di stoccaggio a pannelli è un recipiente imbullonato il cui guscio, tetto e fondo sono formati da pannelli in acciaio standardizzati uniti da bulloni di grado 8.8 e sigillanti ingegnerizzati, eretti anello per anello su una fondazione preparata.

· Produzione in fabbrica: i pannelli vengono tagliati, forati, formati, rivestiti e stagionati sotto controllo di fabbrica ISO 9001 — non in un cantiere fangoso — quindi lo spessore e la qualità del rivestimento sono ripetibili su ogni pannello.

· Quattro sistemi di materiali: Acciaio vetrificato cotto a 820-930°C per uso potabile e corrosivo; FBE per stoccaggio di acque reflue e chimiche; acciaio inossidabile 304/316/316L per applicazioni farmaceutiche e ad alta purezza; acciaio zincato a caldo a circa 450°C per un servizio economico a secco e ad acqua.

· Montaggio imbullonato: le squadre assemblano i pannelli con bulloni di grado 8.8 a coppia controllata e guarnizioni; un serbatoio da 1.000 m³ viene tipicamente montato in pochi giorni con piccole squadre e senza permessi per lavori a caldo.

· Accessori standardizzati: boccaporti, flange, botole sul tetto, scale, piattaforme, sfiati e supporti per miscelatori vengono imbullonati in posizioni predeterminate dei pannelli.

2. Perché i serbatoi a pannelli superano le alternative in calcestruzzo e saldate?

I serbatoi a pannelli vincono per velocità, controllo qualità e costo del ciclo di vita perché il lavoro critico — rivestimento e fabbricazione — avviene in fabbrica, non in cantiere.

· Velocità di costruzione: i pannelli imbullonati si montano 3-5 volte più velocemente delle gettate di calcestruzzo e non necessitano di 28 giorni di stagionatura; il montaggio procede parallelamente ai lavori civili.

· Integrità del rivestimento: i rivestimenti GFS e FBE vengono stagionati in forno e testati al 100% con scintilla ad alta tensione in fabbrica, eliminando i buchi che affliggono la verniciatura applicata in cantiere sui serbatoi saldati.

· Espandibilità e ricollocazione: la costruzione a pannelli consente ai proprietari di aumentare la capacità aggiungendo anelli, o di ricollocare l'intero serbatoio — impossibile per calcestruzzo gettato o monoliti saldati.

· Economia del ciclo di vita: con una vita di progetto GFS di 30-50 anni e nessun ciclo di riverniciatura, il costo totale di proprietà è inferiore a quello del calcestruzzo (riparazioni costanti) e dell'acciaio saldato rivestito (riverniciatura ogni 5-10 anni).

3. Come scegliere il giusto materiale e dimensione del pannello

La selezione del materiale segue il liquido immagazzinato; il dimensionamento segue la domanda del processo. Entrambe le decisioni dovrebbero essere supportate da ingegneria certificata.

· Acqua potabile: specificare pannelli GFS certificati NSF/ANSI 61 e WRAS ingegnerizzati secondo AWWA D103-09, con accesso al tetto e sfiato secondo la pratica standard.

· Acque reflue e fanghi: i pannelli FBE o GFS gestiscono solfuro di idrogeno e pH variabile; ISO 28765 regola la qualità dello smalto per questi usi.

· Liquidi ad alta purezza e chimici: i pannelli in acciaio inossidabile 304/316/316L forniscono una superficie inerte e lucidabile per processi alimentari, delle bevande e farmaceutici (opzioni conformi LFGB disponibili).

· Gamma di capacità: la geometria modulare dei pannelli copre da 20 m³ a oltre 20.000 m³; i progetti verificati FEA accomodano carichi di vento, sismici e neve per la posizione del progetto.

Garanzia di ingegneria

Ogni serbatoio di stoccaggio a pannelli Center Enamel viene spedito con calcoli strutturali basati su FEA, certificati di rivestimento, procedure di bullonatura a coppia controllata e opzioni di supervisione del montaggio secondo i sistemi di gestione ISO 9001 e ISO 45001, conformi ai requisiti AWWA D103-09, ISO 28765, NSF/ANSI 61, EN 1090 e NFPA.

Domande frequenti (FAQ)

Cos'è un serbatoio di stoccaggio a pannelli?

Un serbatoio di stoccaggio a pannelli è un serbatoio modulare costruito con pannelli in acciaio rivestiti in fabbrica imbullonati in cantiere con giunti guarniti. Non richiede saldatura o verniciatura in cantiere, si monta in pochi giorni e può essere ampliato anello per anello o ricollocato, con capacità da 20 m³ a oltre 20.000 m³.

Quanto tempo ci vuole per installare un serbatoio a pannelli?

La maggior parte dei serbatoi a pannelli si monta entro una o tre settimane a seconda della capacità — un serbatoio GFS da 1.000 m³ viene tipicamente assemblato in pochi giorni con una piccola squadra. Poiché i pannelli vengono imbullonati, non è richiesta alcuna stagionatura del calcestruzzo, saldatura o rivestimento in cantiere.

Quale materiale per pannelli dovrei scegliere?

Scegliere GFS per acqua potabile e usi corrosivi (certificato NSF/ANSI 61), FBE per acque reflue e chimiche, acciaio inossidabile 304/316/316L per applicazioni ad alta purezza e acciaio zincato per stoccaggio economico di acqua e a secco. Gli ingegneri Center Enamel confermano la scelta in base alla chimica del tuo liquido.

I serbatoi di stoccaggio a pannelli possono essere personalizzati?

Sì. Center Enamel personalizza diametro, altezza, tipo di tetto (cono, cupola geodetica, membrana) e accessori — boccaporti, flange, scale, piattaforme, miscelatori — per ogni progetto, con verifica FEA per carichi di vento e sismici locali.

·
