Tetto galleggiante per serbatoi di olio idraulico: Mantiene la purezza e la stabilità del fluido

Gli oli idraulici possiedono una pressione di vapore eccezionalmente bassa, rendendo la perdita per evaporazione una preoccupazione finanziaria minima. Tuttavia, nelle applicazioni di archiviazione di massa di grandi dimensioni, anTetto Galleggiante Interno (IFR)viene utilizzato per salvaguardare la purezza del fluido. Agisce come uno scudo fisico assoluto contro l'ossigeno atmosferico, l'assorbimento di umidità e l'ingresso di particelle microscopiche, i principali fattori di guasto dei componenti a valle.

Se immagazzinato in serbatoi convenzionali non sigillati a tetto fisso, il fluido idraulico industriale sfuso è esposto a tre vettori di degradazione catastrofici:

• Ossidazione:Il contatto costante tra l'ossigeno atmosferico e lo strato superficiale stagnante dell'olio avvia una disgregazione molecolare, producendo fanghi acidi, vernici insolubili e catene polimeriche che bloccano i servo di precisione.
• Idrolisi:Gli oli idraulici industriali sono intrinsecamente igroscopici. Quando la temperatura ambiente varia, il serbatoio "respira" aria umida, provocando la condensazione dell'umidità sul guscio interno del serbatoio e la miscelazione con il fluido, esaurendo rapidamente gli additivi antiusura.
• Ingresso di particolato:La polvere microscopica, la sabbia e la silice presenti nell'aria bypassano gli sfiati grossolani standard dei serbatoi, depositandosi direttamente nella matrice oleosa e causando usura abrasiva sui giochi meccanici a tolleranza stretta.

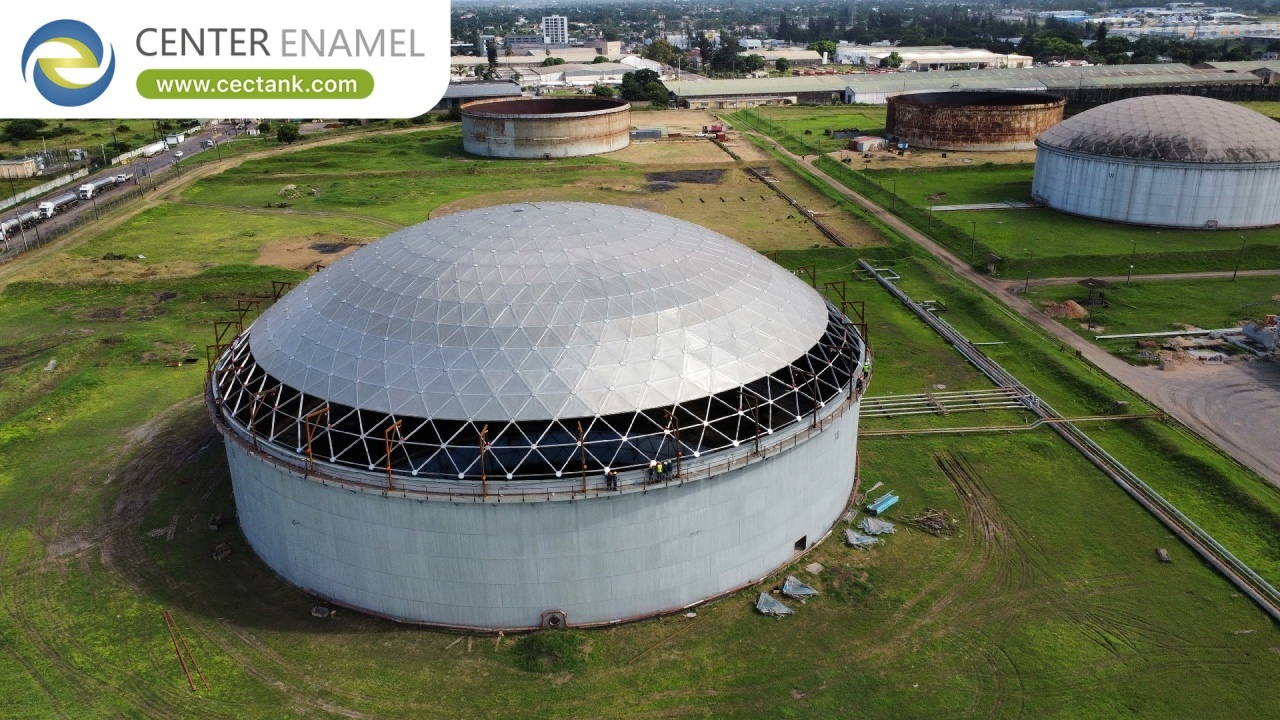

Un tetto galleggiante interno (IFR) funziona galleggiando direttamente sulla superficie del liquido all'interno di una struttura esterna fissa (come un serbatoio a cupola in acciaio o alluminio imbullonato). Il pannello flottante elimina lo spazio d'aria aperto sopra il fluido, garantendo che, anche durante i cicli di riempimento o scarico di volumi elevati, l'aria ambiente non venga a contatto con il volume sfuso dell'olio.

Per mantenere un corretto galleggiamento e prevenire l'inclinazione o l'affondamento sotto le forze di resistenza meccanica durante il funzionamento, il volume di spostamento dell'IFR deve superare in sicurezza la sua massa complessiva dell'insieme. La fisica che governa questo equilibrio è espressa attraverso la formula fondamentale dell’equilibrio di galleggiamento:

I parametri strutturali e le tolleranze ingegneristiche richieste per un IFR che gestisce lubrificanti idraulici industriali differiscono radicalmente dalle tipiche installazioni di petrolio volatile:

Risposta diretta:Il principale punto di vulnerabilità ingegneristica in un tetto galleggiante a olio idraulico è la guarnizione perimetrale del bordo. Poiché la guarnizione rimane in contatto permanente e diretto con l'olio idraulico, la mescola elastomerica deve essere perfettamente compatibile con i pacchetti di additivi specifici (compresi dialchilditiofosfato di zinco o polimeri antischiuma) per prevenire la rottura del materiale.

La selezione di un polimero errato può causare rigonfiamento chimico, rammollimento strutturale o fessurazione a secco, che distruggono l'integrità della guarnizione del serbatoio e rilasciano microscopici frammenti di gomma direttamente nell'alimentazione del fluido.

• Fluorocarbonio (Viton/FKM):L'opzione premium per oli idraulici sintetici, fluidi a base biologica e configurazioni di esteri fosforici. Sperimenta meno di3%variazione di volume nel corso di decenni di immersione continua e mantiene una pressione meccanica ottimale contro il guscio del serbatoio.
• Nitrile ad alto contenuto di acrilonitrile (NBR / Buna-N):Consigliato per oli idraulici convenzionali a base minerale. La formulazione deve mantenere un contenuto di acrilonitrile maggiore di36%per resistere alla tendenza al rigonfiamento tipica degli oli base industriali leggeri.
• Involucri per vapori in PTFE:Spesso utilizzato come uno scudo sottile e altamente resistente che avvolge i nuclei primari di schiuma resiliente, creando una barriera liscia e chimicamente impermeabile che riduce al minimo l'attrito lungo le pareti interne del serbatoio.

Le installazioni industriali che utilizzano tetti galleggianti per il contenimento di lubrificanti pesanti o olio idraulico devono rispettare rigorosamente i seguenti codici strutturali e di prova:

• Standard API 650 Appendice H:Regola la progettazione, la produzione e i margini di sicurezza di galleggiamento dei tetti galleggianti interni negli ambienti di stoccaggio atmosferici.
• AWWA D103-09:Regola l'implementazione di strutture di stoccaggio modulari in acciaio imbullonate, rivestite in fabbrica, che forniscono i profili interni lisci del guscio necessari per lo spostamento della guarnizione del tergicristallo a tenuta di fluido.
• Standard di pulizia ISO 4406:Utilizzato per verificare le prestazioni del serbatoio. Un tetto galleggiante interno adeguatamente sigillato, abbinato a un sistema di respirazione con essiccante assoluto sul tetto esterno fisso, dovrebbe mantenere in modo affidabile la purezza dell'olio sfuso pari o superiore a unISO 16/14/11valutazione della pulizia.

L'elevata viscosità del fluido aumenta la resistenza al taglio del fluido esercitata contro le guarnizioni periferiche del bordo durante i cicli di riempimento e svuotamento. Per compensare questa resistenza, il progetto strutturale deve includere pali guida extra rigidi e cavi antirotazione per garantire che il ponte galleggiante si sposti verticalmente senza legarsi, inclinarsi o incastrarsi contro le pareti del serbatoio.

SÌ. La combinazione di un IFR con un sistema di polmonazione con azoto a bassa pressione ($N_2$) rappresenta lo standard più elevato di conservazione dei fluidi. Il tetto galleggiante elimina l'eccesso98%dell'area di interfaccia liquido-gas, che riduce significativamente la quantità di gas azoto necessaria per proteggere lo spazio di testa rimanente del serbatoio dall'ossigeno.

A differenza dei carburanti leggeri, l'olio idraulico lascia una pellicola lubrificante persistente e pesante sulla parete interna del serbatoio quando il tetto si abbassa. Questo film attira le particelle fini se riescono a entrare nello spazio superiore del vapore. Sono necessarie ispezioni visive regolari per garantire che le guarnizioni dei tergicristalli primari siano pulite e che i sedimenti accumulati sulle pareti del serbatoio non rompano i bordi delle guarnizioni.

Poiché il ponte galleggiante è protetto da un tetto esterno fisso (una configurazione del tetto galleggiante interno), l'acqua piovana non si raccoglie direttamente sulla superficie del ponte come accadrebbe su un tetto galleggiante esterno. Di conseguenza, non sono necessari complessi tubi di scarico flessibili interni, che corrono il rischio di perdite o intasamenti. Questa scelta progettuale riduce notevolmente le esigenze di manutenzione continua del sistema.

Qualsiasi rottura nei pannelli del ponte o guasto della guarnizione del bordo che consenta all'olio idraulico di accumularsi sulla parte superiore del tetto galleggiante ne riduce il margine di galleggiamento complessivo. Se non corretto, il peso dell'olio accumulato può causare l'inclinazione o l'abbassamento del tetto. I serbatoi dovrebbero essere dotati di indicatori di livello automatici o porte di ispezione visiva per individuare tempestivamente eventuali accumuli di liquidi.
