Separatori ad alto standard di ingegneria: guida ai requisiti del codice ASME

Separatori ad alto standard di ingegneria: guida ai requisiti del codice ASME

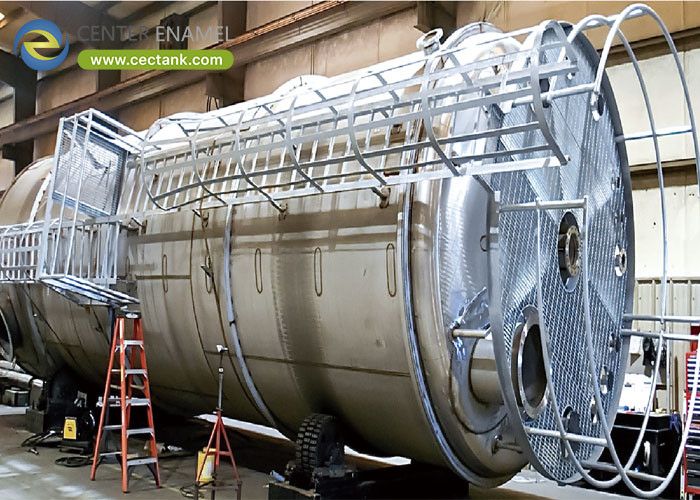

Nel complesso mondo dell'ingegneria dei processi, in particolare nelle industrie del petrolio e del gas, della petrolchimica e del trattamento delle acque,la separazione efficiente e sicura delle varie fasi ̇ liquido da gasIl processo di separazione consiste in un processo di separazione in cui il liquido viene separato da un liquido e il solido da un liquido.Questi dispositivi critici devono essere progettati, fabbricati e testati secondo i più elevati standard per garantire l'affidabilità operativa, prevenire guasti catastrofici e salvaguardare sia il personale che l'ambiente.In prima linea di queste norme si trova il codice ASME per le caldaie e i recipienti a pressione (BPVC), un punto di riferimento riconosciuto a livello mondiale per la progettazione, la costruzione, l'ispezione e la sperimentazione di vasi a pressione.L'adesione ai requisiti del codice ASME non è solo un obbligo normativo, ma un principio fondamentale che sta alla base della qualità, la sicurezza e la longevità dei loro separatori di alto livello.

Esploreremo le sezioni chiave rilevanti per la progettazione e la fabbricazione del separatore, l'importanza della selezione del materiale, le complessità della saldatura e l'esame non distruttivo,e il ruolo cruciale delle prove di pressione e della certificazione. Understanding these elements provides valuable insight into the engineering rigor that goes into producing separators that meet the demanding needs of various industries while adhering to the highest safety and quality standards.

La pietra angolare: comprendere il codice ASME per caldaie e vascelli a pressione

L'ASME BPVC è un insieme completo di regole e linee guida che regolano la progettazione, la fabbricazione, l'ispezione, i test e la certificazione delle caldaie e dei recipienti a pressione.È sviluppato e mantenuto dalla American Society of Mechanical Engineers (ASME) ed è adottato come legge in molte giurisdizioni in tutto il mondoIl codice è organizzato in diverse sezioni, ognuna delle quali affronta aspetti specifici dell'ingegneria dei recipienti a pressione.

Sezione VIII, sezione 1: Regole di costruzione dei vasi a pressione: questa è la sezione principale che disciplina la progettazione, la fabbricazione, l'ispezione, le prove,e certificazione dei recipienti a pressione che funzionano a pressioni interne o esterne superiori a 15 psigEsso fornisce requisiti dettagliati per vari aspetti, compresi i calcoli di progettazione, la selezione dei materiali, le procedure di saldatura, l'esame non distruttivo (NDE) e le prove di pressione.

Sezione II: Materiali: in questa sezione sono specificati i materiali accettabili per la costruzione di recipienti a pressione, le loro proprietà chimiche e fisiche, i valori di sollecitazione ammissibili,e requisiti di provaL'osservanza della sezione II garantisce che i materiali utilizzati nella fabbricazione dei separatori abbiano la forza e la resistenza alla corrosione necessarie per il loro uso previsto.

Sezione V: Esame non distruttivo: in questa sezione sono dettagliati i requisiti relativi ai vari metodi NDE utilizzati per verificare la qualità delle saldature e dei materiali, compreso l'esame visivo (VT),esame radiografico (RT), esame ad ultrasuoni (UT), esame a particelle magnetiche (MT) e esame a penetrazione liquida (PT).La corretta applicazione di questi metodi è fondamentale per individuare le discontinuità e garantire l'integrità strutturale del separatore.

Sezione IX: Qualifiche di saldatura e brasatura: questa sezione stabilisce le regole per la qualificazione delle procedure di saldatura e brasatura, dei saldatori e dei brasatori.Il rispetto della sezione IX garantisce che tutte le saldature effettuate durante la fabbricazione del separatore siano effettuate da personale qualificato utilizzando procedure approvate., che si traduce in saldature forti e affidabili.

La navigazione in queste sezioni richiede una profonda comprensione dei requisiti del codice e della loro applicazione pratica nella progettazione e nella fabbricazione dei separatori.Gli ingegneri del Center Enamel possiedono questa esperienza, garantendo che ogni separatore fabbricato soddisfi o superi le severe norme stabilite dall'ASME.

Integrità del progetto: il fondamento di un separatore di elevato livello

La fase di progettazione è la base su cui è costruito un separatore sicuro ed efficiente.che comprende diverse considerazioni critiche:

Pressione e temperatura di progettazione: si tratta della pressione e della temperatura massime che il separatore dovrebbe subire durante il normale funzionamento.La determinazione accurata di questi parametri è fondamentale per la selezione dei materiali appropriati e il calcolo degli spessori di parete richiesti.

Analisi dello stress:Il codice ASME richiede una rigorosa analisi dello stress per garantire che il separatore possa resistere alla pressione di progetto e ad altri carichi applicati senza superare i limiti di stress ammissibili per i materiali sceltiCiò comporta il calcolo delle sollecitazioni dovute alla pressione interna, alla pressione esterna (se applicabile), al peso morto, ai carichi sismici e ad altre forze operative.L'analisi degli elementi finiti (FEA) è spesso impiegata per geometrie complesse per prevedere con precisione la distribuzione dello stress.

Calcolo dello spessore della parete: sulla base della pressione di progettazione, dello sforzo materiale ammissibile e della geometria del recipiente, il codice ASME fornisce formule per il calcolo dello spessore minimo della parete richiesto per la conchiglia,Questi calcoli comprendono fattori di sicurezza per garantire un'adeguata integrità strutturale.

Disegno dell'ugello e dell'apertura: i separatori richiedono invariabilmente ugelli e aperture per l'ingresso, l'uscita, gli strumenti e l'accesso.Il codice ASME prevede regole specifiche per il rinforzo di queste aperture per compensare il materiale rimosso e garantire il mantenimento dell'integrità strutturale del recipienteLe regole di sostituzione delle superfici e i pad di rinforzo sono metodi comuni impiegati.

Progettazione del supporto: la progettazione dei supporti (canne, selle o gambe) deve garantire che il separatore sia adeguatamente supportato in tutte le condizioni di esercizio e di prova, tenuto conto dei carichi statici,carichi dinamici (come il vento e i sismici)Il codice ASME fornisce linee guida per la progettazione del supporto per evitare sollecitazioni eccessive sul guscio del recipiente.

Progettazione dei componenti interni: sebbene non sia rigorosamente disciplinata dal codice dei vasi a pressione, la progettazione di componenti interni come deflettori, dighe, eliminatori di nebbia,e coalescenti è cruciale per le prestazioni del separatoreQuesti componenti devono essere progettati per resistere alle condizioni di processo e alle portate senza causare uno sforzo eccessivo sul guscio del recipiente o ostacolare l'efficienza della separazione.L'esperienza di Center Enamel si estende alla progettazione e all'integrazione di questi interni critici.

Adesione a questi principi di progettazione, guidati dall'ASME BPVC,garantisce che i separatori di Center Enamel non siano solo strutturalmente solidi, ma anche ottimizzati per i compiti specifici di separazione che sono destinati a svolgere.

Selezione del materiale: garantire compatibilità e resistenza

La selezione dei materiali appropriati è fondamentale per la sicurezza e la longevità di un separatore.con caratteristiche chimiche e fisiche specifiche, compresa la resistenza alla trazione, la resistenza al rendimento e i valori di sollecitazione ammissibili a varie temperature.

Condizioni di servizio: la temperatura, la pressione e la composizione chimica dei fluidi trattati dettano le proprietà del materiale richieste.E la fragilità è cruciale..

Requisiti di resistenza:Il materiale deve avere una resistenza alla trazione e alla resa sufficienti per resistere alla pressione di progetto e ad altri carichi applicati entro i limiti di sollecitazione ammissibili specificati dal codice ASME.

Saldabilità: il materiale scelto deve essere facilmente saldabile con procedure approvate senza compromettere le sue proprietà meccaniche o la sua resistenza alla corrosione.

Costo e disponibilità: mentre la sicurezza e le prestazioni sono fondamentali, anche il costo-efficacia e la disponibilità dei materiali sono considerazioni pratiche.

I materiali utilizzati nella fabbricazione dei separatori sono vari tipi di acciaio al carbonio, acciaio inossidabile e acciai legati, ognuno dei quali offre diverse combinazioni di resistenza, resistenza alla corrosione,e costiIl processo di selezione dei materiali di Center Enamel prevede una valutazione approfondita delle condizioni di servizio e dei requisiti di progettazione per garantire la scelta del materiale ottimale per ciascun separatore,in piena conformità con la sezione II dell'ASME.

L'arte e la scienza della saldatura e dell'esame non distruttivo

La saldatura è il metodo principale per unire i vari componenti di un separatore. L'integrità di queste saldature è fondamentale per l'integrità strutturale generale e la sicurezza del recipiente a pressione.La sezione IX dell'ASME stabilisce requisiti rigorosi per le procedure di saldatura e le qualifiche dei saldatoriGli aspetti chiave sono:

Specifiche di procedura di saldatura (WPS): un WPS è un documento dettagliato che descrive i parametri specifici di saldatura (ad esempio, processo di saldatura, metallo di riempimento, tecnica di saldatura, tensione,Amperaggio) da utilizzare per un particolare materiale e per la progettazione di giunzioniI WPS devono essere qualificati mediante documenti di qualificazione delle procedure (PQR) per dimostrare di poter produrre costantemente saldature con le proprietà meccaniche richieste.

Qualifica dei saldatori: i saldatori devono essere qualificati mediante prove per dimostrare la loro capacità di produrre saldature sane secondo WPS qualificati.tipo di materiale, e posizione di saldatura.

Per garantire la qualità delle saldature, viene utilizzato l'esame non distruttivo (NDE).

Esame visivo (VT): metodo di base ma essenziale per rilevare le discontinuità superficiali.

Esame radiografico (RT): utilizza raggi X o raggi gamma per ispezionare la solidità interna delle saldature.

Esame ad ultrasuoni (UT): utilizza onde sonore ad alta frequenza per rilevare discontinuità sia in superficie che sotto la superficie.

Esame delle particelle magnetiche (MT): utilizzato per rilevare discontinuità superficiali e leggermente sottosuperficiali nei materiali ferromagnetici.

Esame del penetrante liquido (PT): utilizzato per rilevare discontinuità di rottura superficiale in materiali non porosi.

L'estensione e il tipo di NDE richiesti sono specificati dalla sezione VIII, divisione 1 dell'ASME in base alle condizioni di progettazione, allo spessore del materiale e ai requisiti di servizio.Center Enamel impiega saldatori qualificati e personale certificato NDE, rispettando rigorosamente le sezioni IX e V dell'ASME, per garantire le saldature di altissima qualità nei loro separatori.

Prova e certificazione a pressione: la verifica finale

Prima che un separatore esci dalla fabbrica, viene sottoposto a rigorose prove di pressione per verificare la sua integrità strutturale e la sua tenuta alla perdita.La sezione 1 fornisce dettagli sui requisiti per le prove idrostatiche (con acqua) o pneumatiche (con aria o altro gas)La pressione di prova è in genere 1,3 volte la pressione di progetto per la prova idrostatica.è un passo cruciale nel processo di certificazione.

Dopo aver completato con successo tutti i requisiti di progettazione, fabbricazione, ispezione e collaudo,il separatore è timbrato con il timbro ASME U (per recipienti a pressione non a combustione) e viene redatta una relazione sui dati del fabbricante (modulo U-1);Questa relazione documenta tutti gli aspetti della progettazione, dei materiali, della fabbricazione, dell'ispezione e dei test della nave.E' firmato dal fabbricante e dall'ispettore autorizzato (un ispettore indipendente accreditato dall'ASME)Il timbro ASME U e il modulo U-1 testimoniano che il separatore è stato progettato, fabbricato e testato in conformità con i severi requisiti dell'ASME BPVC.

Center Enamel: eccellenza ingegneristica attraverso la conformità ASME

Per Shijiazhuang Zhengzhong Technology Co., Ltd (Center Enamel), il rispetto dei requisiti del codice ASME è radicato nei loro processi di ingegneria e produzione.Il loro impegno per la qualità e la sicurezza è evidente in ogni separatore prodotto. Impiegando ingegneri esperti con una profonda conoscenza dell'ASME BPVC, utilizzando materiali di alta qualità conformi alla sezione II,l'impiego di saldatori qualificati e personale certificato NDE conforme alle sezioni IX e V;, e conducendo rigorosi test di pressione e certificazione, Center Enamel garantisce che i loro separatori soddisfino i più elevati standard del settore.

Questa dedizione alla conformità ASME si traduce in numerosi vantaggi per i clienti di Center Enamel:

Sicurezza migliorata: i separatori certificati ASME sono progettati e costruiti per resistere a pressioni e temperature di funzionamento in modo sicuro, riducendo al minimo il rischio di guasto e proteggendo il personale e l'ambiente.

Affidabilità operativa: l'osservanza di rigorosi standard di fabbricazione e ispezione garantisce l'integrità strutturale e la tenuta alla perdita dei separatori, portando a un funzionamento affidabile ed efficiente.

Conformità normativa: la certificazione ASME è ampiamente riconosciuta e spesso imposta dalle autorità di regolamentazione in tutto il mondo, garantendo che i separatori di Center Enamel soddisfino i requisiti legali necessari.

L'utilizzo di materiali di qualità e il rispetto di solide prassi di progettazione e fabbricazione contribuiscono alla longevità dei separatori.fornire un ritorno sugli investimenti a lungo termine.

Accettazione globale: il timbro U ASME è un marchio di qualità riconosciuto a livello mondiale, che facilita l'accettazione e il funzionamento dei separatori di Center Enamel in vari mercati internazionali.

La progettazione di separatori ad elevato standard è un processo poliedrico che richiede un'attenzione meticolosa ai dettagli e una conoscenza approfondita di codici e standard complessi.La navigazione del codice ASME per le caldaie e i vasi a pressione non è solo un esercizio tecnico, ma un impegno per la sicurezzaShijiazhuang Zhengzhong Technology Co., Ltd (Center Enamel)'s unwavering adherence to ASME requirements underscores their dedication to providing their customers with separators that are not only efficient and reliable but also engineered to the highest safety standards, garantendo tranquillità e valore a lungo termine nelle applicazioni industriali più esigenti.
