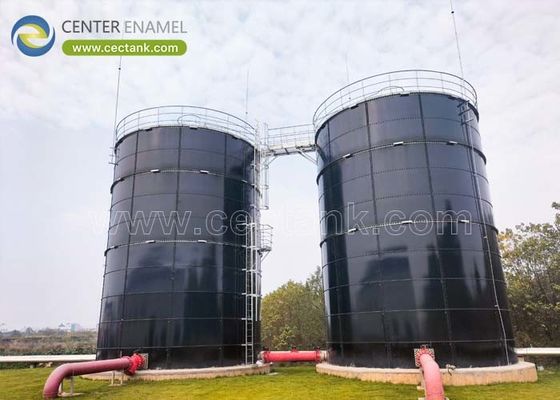

Reattore di vetro fuso all'acciaio per impianti di trattamento delle acque reflue

Risposta diretta:In ingegneria delle acque reflue industriali e municipali, unReattore UASB in vetro fuso in acciaio (GFS)funge da sistema di trattamento biologico anaerobico avanzato progettato per ridurre rapidamente la domanda di ossigeno chimico (COD) e la domanda di ossigeno biochimico (BOD) durante la cattura di biogas rinnovabile.Le acque reflue entrano dal fondo del reattore e scorrono verso l'alto attraverso un denso, copertura sospesa di fanghi anaerobici granulari.

Center Enamel affronta le sfide di corrosione intense di questo processo utilizzando pannelli GFS modulari.Questo rivestimento applicato in fabbrica fusiona molecolarmente il vetro borosilicato con l'acciaio al carbonio ad alta resistenza, impedendo il degrado strutturale da ambienti acidi e gas volatili mantenendo al contempo la completa integrità del serbatoio per una durata di vita di oltre 30 anni.

L'efficienza di un reattore UASB dipende dal mantenimento di un equilibrioTasso di carico organico (OLR)e controllare laVelocità di risalitaSe il liquido si muove verso l'alto troppo rapidamente, può lavare il letto di fanghi granulari attivi; se si muove troppo lentamente, può causare flussi canalizzati e ridurre l'efficienza del trattamento..

Per assicurare che la copertura di fanghi granulari rimanga correttamente sospesa senza uscire dal reattore, la velocità di flusso deve essere accuratamente regolata:

Dove?Arappresenta la superficie orizzontale della sezione trasversale del serbatoio GFS. Per applicazioni industriali ad alta resistenza (ad esempio birrerie, cartiere e impianti di trasformazione alimentare),I parametri di progettazione mantengono generalmente una continuità0.5 e 1,5 metri all'ora.

L'ambiente chimico all'interno di un reattore anaerobico è molto aggressivo.mentre la sezione superiore raccoglie metano umido e solfuro di idrogeno ($text{H}_2text{S}$) gas.

Il componente centrale di qualsiasi reattore UASB ad alte prestazioni è ilSeparatore trifase, che è posizionato nella sezione superiore delle configurazioni del serbatoio GFS di Center Enamel.

[ Zona di uscita di biogas ] ───  Gas defletor baffles
- Sì, certo. - Sì.
[ Zona di insediamento (liquido) ] ───?? Lo fango si deposita di nuovo in basso
- Sì, certo. - Sì.
Le acque reflue scorrono verso l' alto

Il separatore utilizza un sistema di deflettori di gas e sedimentatori per gestire simultaneamente tre fasi distinte:

1. La fase gassosa:Le bolle di biogas che si alzano colpiscono le pareti di riserva inclinate sommerse, che deviano il gas nelle cupole di raccolta nella parte superiore del serbatoio, impedendogli di entrare nella zona di sedimentazione.

2. La fase solida:Le particelle granulari di fanghi rilasciate dalle bolle di gas entrano nella zona di sedimentazione tranquilla, scivolano lungo le pareti inclinate della struttura del separatore e ritornano nel letto di fanghi attivo sottostante.

3. La fase liquida:Gli effluenti chiarificati continuano a salire oltre le spalle di separazione e scorrono verso l'esterno attraverso le lavanderie perimetrali a V-notch per lo scarico finale o il trattamento secondario.

Questo strumento di ingegneria interattivo consente ai progettisti di processo di stimare il volume del reattore richiesto e la produzione di metano prevista sulla base dei profili delle acque reflue organiche influenti.

La tecnologia modulare Center Enamel® Glass-Fused-to-Steel sposta le fasi critiche della costruzione fuori dal campo e in un ambiente di fabbrica controllato:

• Uniformità avanzata del rivestimento:L'impasto di smalto viene applicato con apparecchiature automatizzate per garantire uno spessore uniforme su tutti i bordi della piastra e i fori del bullone, eliminando i punti deboli in cui potrebbe iniziare la corrosione.

• Norme rigorose di prova:Ogni pannello GFS subisce un test di vacanza ad alta tensione aDa 1500 a 2500 Vverificare prima della spedizione che lo strato di vetro sia continuo e completamente privo di difetti microscopici.

• Adattabilità modulare:Il sistema di assemblaggio a bulloni consente agli impianti di trattamento delle acque reflue di ampliare successivamente la loro capacità se necessario.ridurre al minimo i tempi di fermo e proteggere l'investimento iniziale in infrastrutture.

La digestione anaerobica produce gas solforato di idrogeno ($text{H}_2text{S}$I rivestimenti epossidici standard possono formare pori microscopici nel tempo, permettendo all'acido di raggiungere e corrodere l'acciaio sottostante.Centro Il rivestimento di vetro dello smalto offre una barriera chimica completamente non porosa che non si degrada in presenza di gas acidi.

Poiché la superficie fusa in vetro è ultra liscia e non porosa, resiste naturalmente all'accumulo di scala e all'adesione della biomassa.le superfici interne non richiedono alcuna raschiatura meccanica o pulizia chimica di routine, riducendo significativamente i costi di manutenzione rispetto alle alternative concrete.

I pannelli del serbatoio sono sigillati con guarnizioni specializzate di EPDM o silicone di alta qualità che resistono all'usura chimica e al movimento termico.Le giunzioni sono fissate con bulloni strutturali ad alta resistenza coperti da tappi di plastica protettivi, creando un sigillo a tenuta a gas e di lunga durata che impedisce le perdite di metano.
