Perché è preferibile un serbatoio in acciaio imbullonato da 25.000 m3 rispetto alle alternative saldate o in calcestruzzo?

Risposta diretta:Un serbatoio di acciaio avvolto di 25.000 m3 è preferibile perché riduce i tempi di montaggio in cantiere fino a60%, elimina il rischio di microcracking associato al calcestruzzo versato in posizione ed elude la manutenzione continua del rivestimento richiesta dai serbatoi di acciaio saldati sul campo.

Per lo stoccaggio su mega-scala, gli ingegneri bilanciano le spese di capitale contro la resilienza operativa a lungo termine:

• Controllo della qualità superiore:Ogni pannello d'acciaio viene fabbricato, scintillato, rivestito e testato in una fabbrica ISO 9001.che possono non funzionare a causa delle fluttuazioni di umidità e di temperatura durante l'installazione.

• Minimizzare le esigenze della fondazione:Le strutture in acciaio avvolto portano un peso morto significativamente inferiore rispetto ai pesanti serbatoi di calcestruzzo monolitici, riducendo drasticamente la profondità e il costo dei progetti di lastre di calcestruzzo strutturali.

• Riduzione dell'impronta dei trasporti:L'intero kit modulare per un serbatoio di 25.000 m3 si inserisce in container di trasporto standard, consentendo il trasporto a piatto verso siti di progetto remoti.

Risposta diretta:Per garantire un vero volume di funzionamento di 25.000 m3, il serbatoio utilizza una configurazione a basso profilo e di ampio diametro.51.5 metri(169 ft) e un'altezza strutturale di12.0 metri.- Si'.

La dinamica strutturale di un volume di liquido così massiccio richiede un'ingegneria variabile delle piastre.

Per gestire economicamente questa progressione del carico, il serbatoio utilizza un design a parete variabile:

Risposta diretta: Fuso vetro-acciaio (GFS), noto anche come acciaio rivestito di vetro (GLS), elimina la corrosione fondendo uno strato di vetro direttamente nell'acciaio sottostante.Art. 310) in un forno a820°C a 930°C, si forma uno strato di interfaccia a livello atomico, che combina la robustezza strutturale dell'acciaio con l'inerzia chimica del vetro di silice.

Principali proprietà di prestazione del GFS:

• Durezza fisica:Raggiungibile60,0 Mohs, il che significa che la superficie non può essere graffiata con utensili standard o particelle liquide abrasive.

• Resistenza alla corrosione:Altamente resistente agli effluenti industriali, alle acque reflue municipali, al lixiviazione delle discariche e alle sostanze chimiche acide o alcaline entro uno standardpH da 3 a 11gamma (e personalizzabile fino apH da 1 a 14)).

• Sicurezza dell'acqua potabile:La superficie di vetro è interamente non porosa e bacteriostatica, impedendo l'adesione di biofilm, alghe e muffe e soddisfa pienamente le esigenze diNorma NSF/ANSI 61- eWRASrequisiti per l'acqua potabile.

Risposta diretta:Un serbatoio modulare di liquido a bullone di 25.000 m3 deve essere progettato secondo rigorosi protocolli di conformità per garantire la sicurezza pubblica, la resistenza sismica e la stabilità del vento:

• AWWA D103-09:Lo standard globale primario per serbatoi di accumulo dell'acqua in acciaio al carbonio a bullone, specificando lo spessore del foglio, le tolleranze di tenuta della guarnizione e i calcoli del carico del vento.

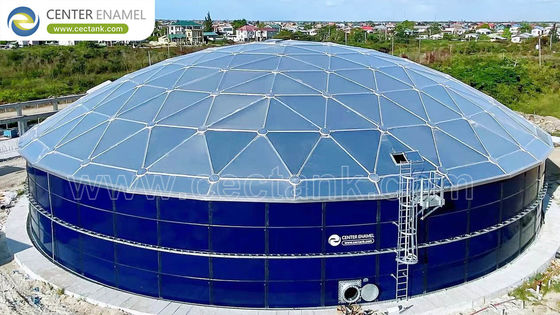

• API 650 (appendice G):Regola l'ingegneria, la distribuzione del carico strutturale e la tenuta dei vapori di apparecchiature strutturalmente supportateTetti geodesici a cupola in alluminioutilizzato per coprire grandi diametri senza colonne interne.

• EN 1993 (Eurocode 3):Standardizza la progettazione strutturale in acciaio, specificando i parametri di sicurezza per le piastre in acciaio, i dettagli di connessione e i carichi di stanchezza.

• ISO 28765:Specifica i requisiti di prova, le soglie di difetto e lo spessore di applicazione per i rivestimenti di smalto vetroso e di porcellana su serbatoi di acciaio avvitato.

La costruzione di un serbatoio di 25.000 m3 tramite ilmetodo di sollevamento idraulicoelimina l'assemblaggio strutturale ad alta quota, aumentando significativamente la sicurezza in loco:

1. Slab Pour e Jack Anchoring:Passo uno.

   Versate una lastra di cemento rinforzato e installate dei rubinetti idraulici sincronizzati intorno al perimetro.

2. Metti insieme l' anello superiore e la cupola in alluminio:Passo due.

   Montare l'anello superiore dei pannelli GFS e montare il tetto geodesico di cupola in alluminio leggero interamente a livello del terreno.

3. Scalatori idraulici progressivi:Passo tre.

   Utilizzare prese idrauliche sincronizzate per sollevare il livello superiore completato di esattamente un pannello di altezza (in genere 2,4 metri).

4. Aggiungi livelli medio e base:Passo 4.

   Assieme il livello successivo di pannelli di acciaio sottostante, attaccandoli all'anello sospeso sopra con guarnizioni EPDM e ripeti il processo di sollevamento.

5. Al di sotto dei punti di ancoraggio:Passo 5.

   Abbassate la struttura completa di 25.000 m3 sulla fondazione in cemento, fissatela con bracciali di ancoraggio pesanti e torcate tutti i bulloni.

Può un serbatoio di 25.000 m3 gestire attività sismica e pesanti carichi di neve?

I progettisti configurano lo spessore della lamiera di ogni serbatoio su larga scala, il diametro del bullone di ancoraggio e la profondità della base in cemento in base ai fattori della zona sismica locale (ad esempio,ASCE 7-22) e record regionali di vento/neveQuesto garantisce l'integrità strutturale durante i movimenti terrestri estremi e gli eventi ambientali.

Quali controlli di qualità sono richiesti per i pannelli GFS prima della spedizione in loco?

Ogni singolo pannello GFS prodotto daEsamolo centraleè sottoposto a rigorosi controlli di qualità, tra cui:

1. Determinazione di alta tensione:Ispezionato utilizzando un1,500V a 2500Vla scansione elettrica per assicurarsi che il rivestimento del vetro sia completamente privo di fori microscopici.

2. Prova di impatto e piegatura:I pannelli standard di ogni serie di produzione sono sottoposti a prove meccaniche per verificare la resistenza all'adesione dell'interfaccia vetro-acciaio.

3. Validazione della misura dello spessore:Garantire che il rivestimento a doppio strato soddisfi lo spessore di riferimento di00,25 mm a 0,40 mm.
